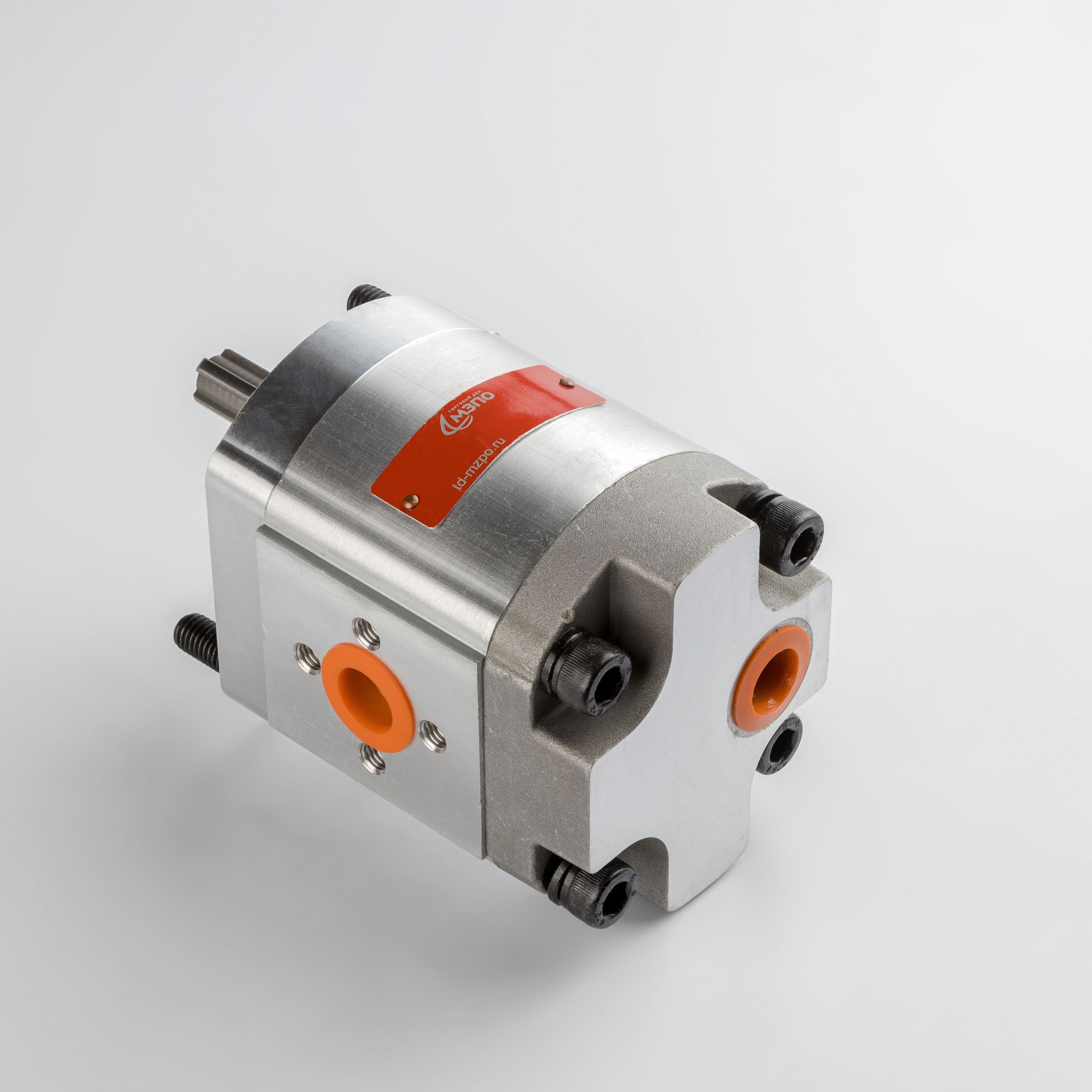

Техническое описание шестеренного насоса серии CBN
Шестеренный насос модификации CBN-F320L предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидросистемах мобильной техники, включая минитракторы, погрузчики и сельскохозяйственные машины.
Конструктивные и эксплуатационные особенности:
- Тип насоса: Шестеренный, внешнего зацепления.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
- Гидравлические порты: Расположение под углом 90 градусов обеспечивает компактность монтажа в ограниченном пространстве.
- Рабочая среда: Минеральные масла с кинематической вязкостью согласно эксплуатационным требованиям гидросистемы.
- Соответствие стандартам: Изделие спроектировано и изготовлено с учетом требований ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний).
Технические характеристики:
- Рабочий объем: 20 см³/об.
- Номинальное давление: 200 бар (20 МПа).
- Максимальное пиковое давление: 250 бар (25 МПа).
- Диапазон частоты вращения: от 600 до 3000 об/мин.
- Приводной вал: Шлицевой (4 шлица).
- Присоединительная резьба: Вход — 14 мм, Выход — М 18*1,5.
Эксплуатация насоса должна производиться в соответствии с ГОСТ 15150-69 в части климатического исполнения и условий хранения.
