Техническое описание вторичного клапана

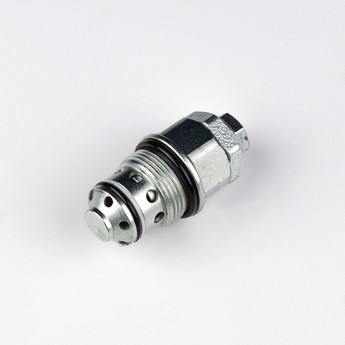

Вторичный предохранительный клапан картриджного типа предназначен для интеграции в рабочие секции гидрораспределителей серии DCV 100. Устройство выполняет функцию ограничения максимального давления в конкретной гидролинии потребителя, обеспечивая защиту гидравлического контура от механических перегрузок.
При достижении установленного значения давления срабатывания (в диапазоне от 13 до 230 бар), запорный элемент клапана смещается, обеспечивая перепуск рабочей жидкости из напорной магистрали в сливную линию. Конструкция клапана соответствует требованиям ГОСТ 31177-2003 (Клапаны предохранительные. Общие технические требования).
Технические характеристики:
- Назначение: Ограничение давления в рабочих полостях исполнительных механизмов.
- Диапазон регулировки: 13–230 бар (1.3–23 МПа).
- Тип монтажа: Встраиваемый (картриджный) в секцию DCV 100.
- Присоединительная резьба: G 3/4".
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 сСт.
- Стандарт проектирования: ГОСТ 31177-2003.
