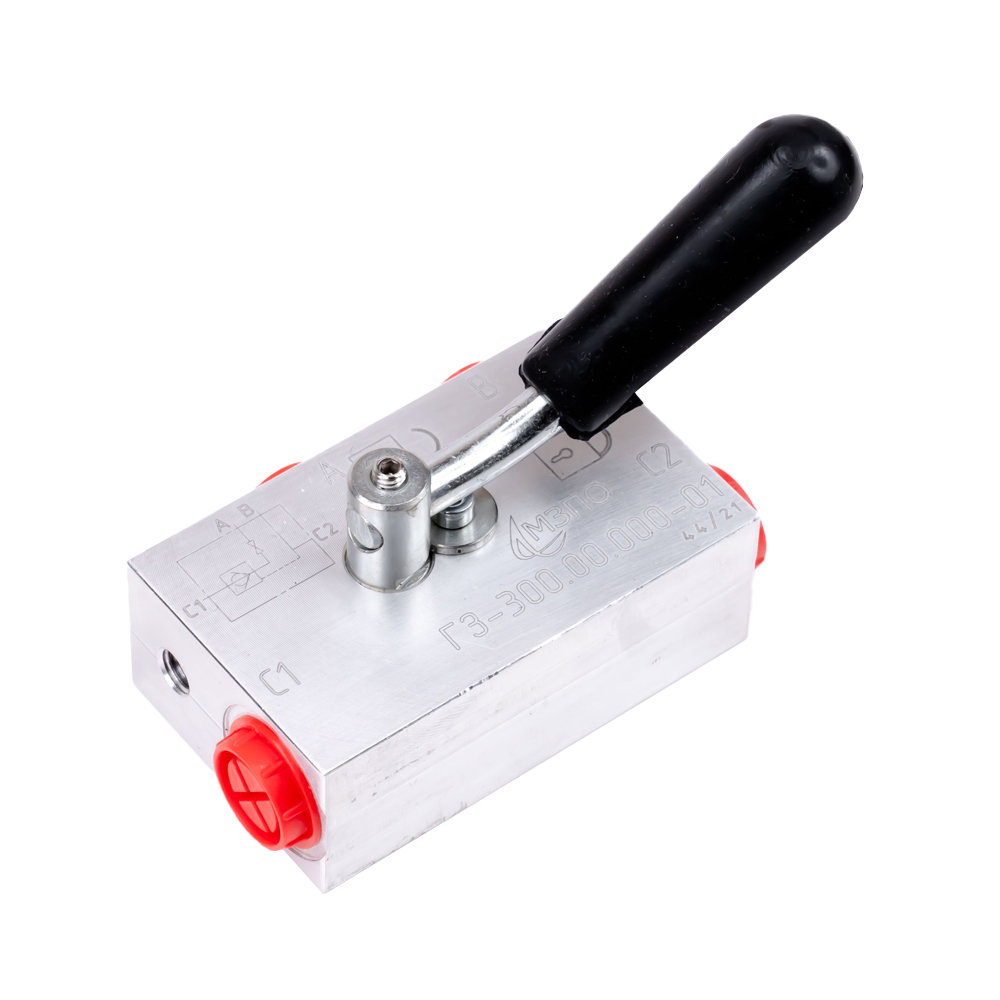

Техническое описание гидрозамка ГЗ-300.00.000-01
Гидрозамок односторонний управляемый (правого исполнения) предназначен для герметичной фиксации исполнительного механизма (гидроцилиндра) под нагрузкой в одном направлении. Устройство обеспечивает свободное прохождение рабочей жидкости в одном направлении и блокирует поток в обратном до подачи управляющего давления в линию управления.
Конструктивные особенности и принцип работы
Гидрозамок относится к классу направляющей гидроаппаратуры. Запорный элемент удерживается в закрытом состоянии пружиной и давлением рабочей жидкости. При подаче давления управления на поршень происходит принудительное открытие обратного клапана, что позволяет жидкости перетекать из запертой полости в сливную магистраль. Изделие спроектировано с учетом требований ГОСТ 16514-96 (Гидроприводы объемные. Гидроаппараты. Общие технические требования).
Технические характеристики:
- Тип: Односторонний, управляемый
- Максимальное рабочее давление: 400 бар
- Номинальный расход: 40 л/мин
- Присоединительная резьба: G3/8"
- Материал корпуса: Высокопрочный алюминиевый сплав
- Климатическое исполнение: Эксплуатация при температуре окружающей среды от -40°C до +50°C согласно ГОСТ 15150-69
Область применения
Применяется в гидросистемах мобильной техники для предотвращения самопроизвольного перемещения (опускания) исполнительных органов. Основные узлы установки: выносные опоры (аутригеры) манипуляторов, эвакуаторные платформы, автокраны и иная спецтехника.
