Техническое описание манометра APG806
Промышленный деформационный манометр APG806 с трубчатой пружиной (трубка Бурдона) предназначен для измерения избыточного давления неагрессивных газообразных и жидких сред, не вступающих в химическую реакцию с медными сплавами. Прибор спроектирован в соответствии с требованиями ГОСТ 2405-88, что гарантирует точность и надежность измерений в заявленном диапазоне.
Конструктивные особенности:
- Корпус: Выполнен из коррозионностойкой нержавеющей стали AISI 304, что обеспечивает защиту внутренних механизмов от внешних воздействий и агрессивных сред.
- Измерительный элемент: Механизм на основе медного сплава с классом точности 2.5 обеспечивает стабильную работу при статических нагрузках.

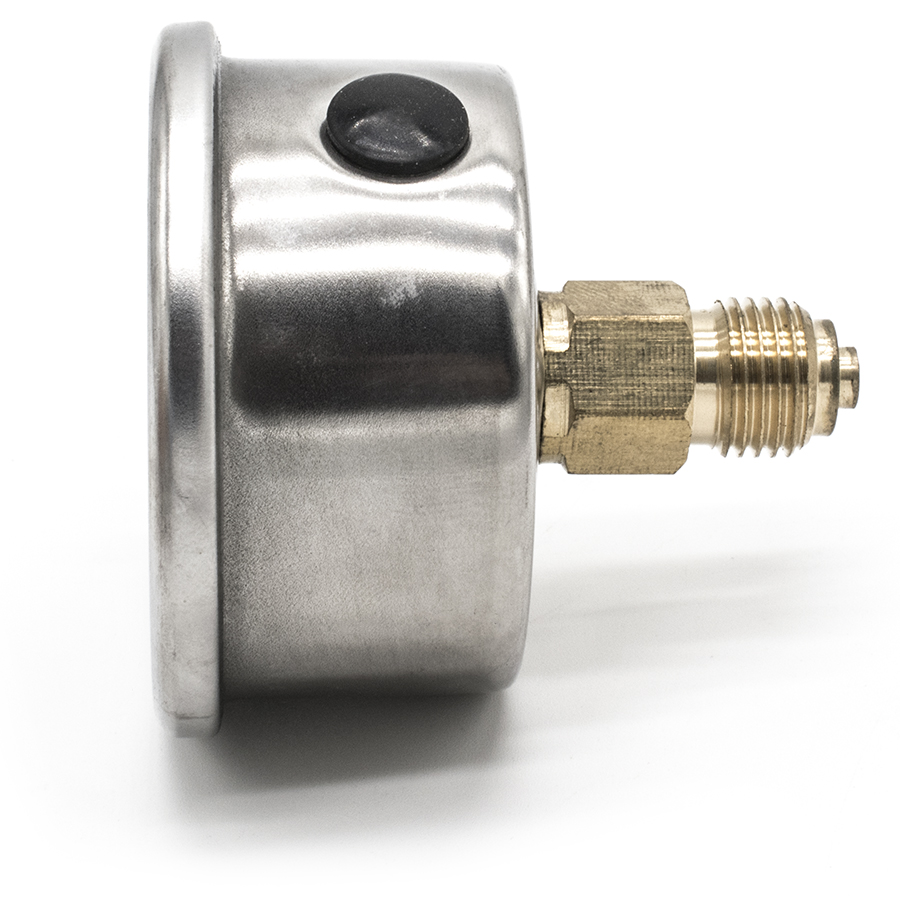

- Присоединение: Тыльное (осевое) расположение штуцера с резьбовым соединением G1/4" (длина резьбовой части 10 мм, шестигранник под ключ 14 мм).
- Смотровое окно: Прибор оснащен техническим стеклом, устойчивым к помутнению, что сохраняет отличную читаемость шкалы в течение всего срока эксплуатации.
Технические характеристики:
- Диапазон измерения: 0...20 бар (0...2.0 МПа).
- Диаметр корпуса: 57 мм.
- Температурный режим: эксплуатация в диапазоне от -25 °C до +55 °C.
- Соответствие стандартам: ГОСТ 2405-88.
Манометр является оптимальным решением для систем пневмоавтоматики и гидравлических установок с умеренным рабочим давлением.
