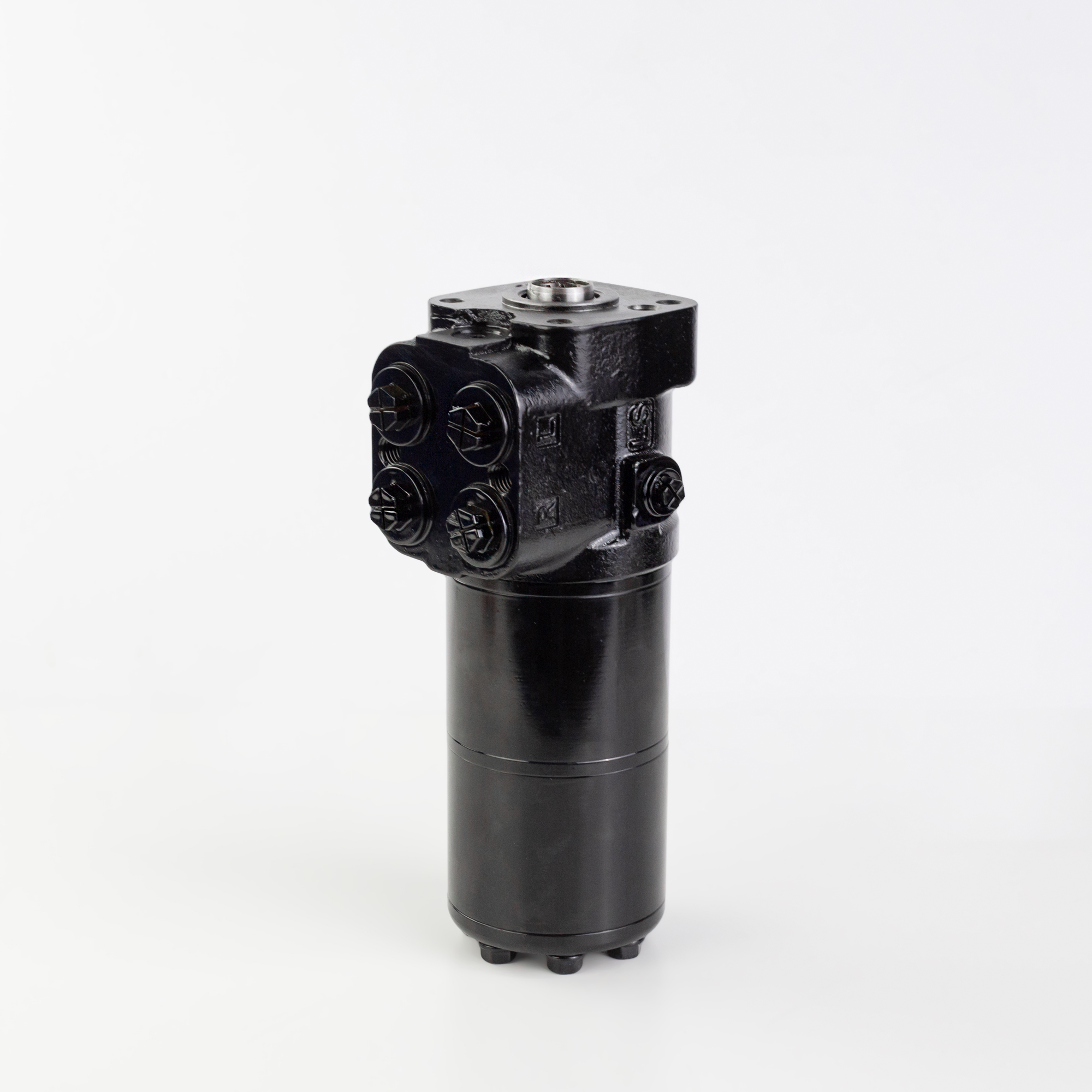

Техническое описание гидроруля (насоса-дозатора) 1000
Насос-дозатор (гидроруль) рабочим объемом 1000 см³/об предназначен для изменения направления и величины потока рабочей жидкости от насоса к исполнительным гидроцилиндрам поворота колес. Изделие соответствует требованиям ГОСТ 14534-2006 (Узлы и агрегаты объемных гидроприводов тракторов и сельскохозяйственных машин).
Конструктивные особенности и функциональные клапаны:
- Входной обратный клапан: Исключает передачу обратных ударов на рулевое колесо при возникновении реактивных нагрузок со стороны управляемых колес, блокируя возврат потока в линию нагнетания.
- Противоударные клапаны: Обеспечивают защиту гидравлических линий и РВД от разрушения при резких скачках давления в полостях гидроцилиндров.
- Предохранительный клапан: Ограничивает максимальное рабочее давление в контуре управления, предотвращая перегрузку гидравлической системы.
- Антикавитационные клапаны: Предотвращают возникновение вакуума в рабочих полостях при резких маневрах.
Технические параметры:
- Геометрический объем: 1000 см³/об;
- Номинальная подача: 100 л/мин;
- Максимальное давление в системе: 240 бар;
- Присоединительные порты (P, T, A, B): G1/2";
- Порт управления (LS): G1/4".
