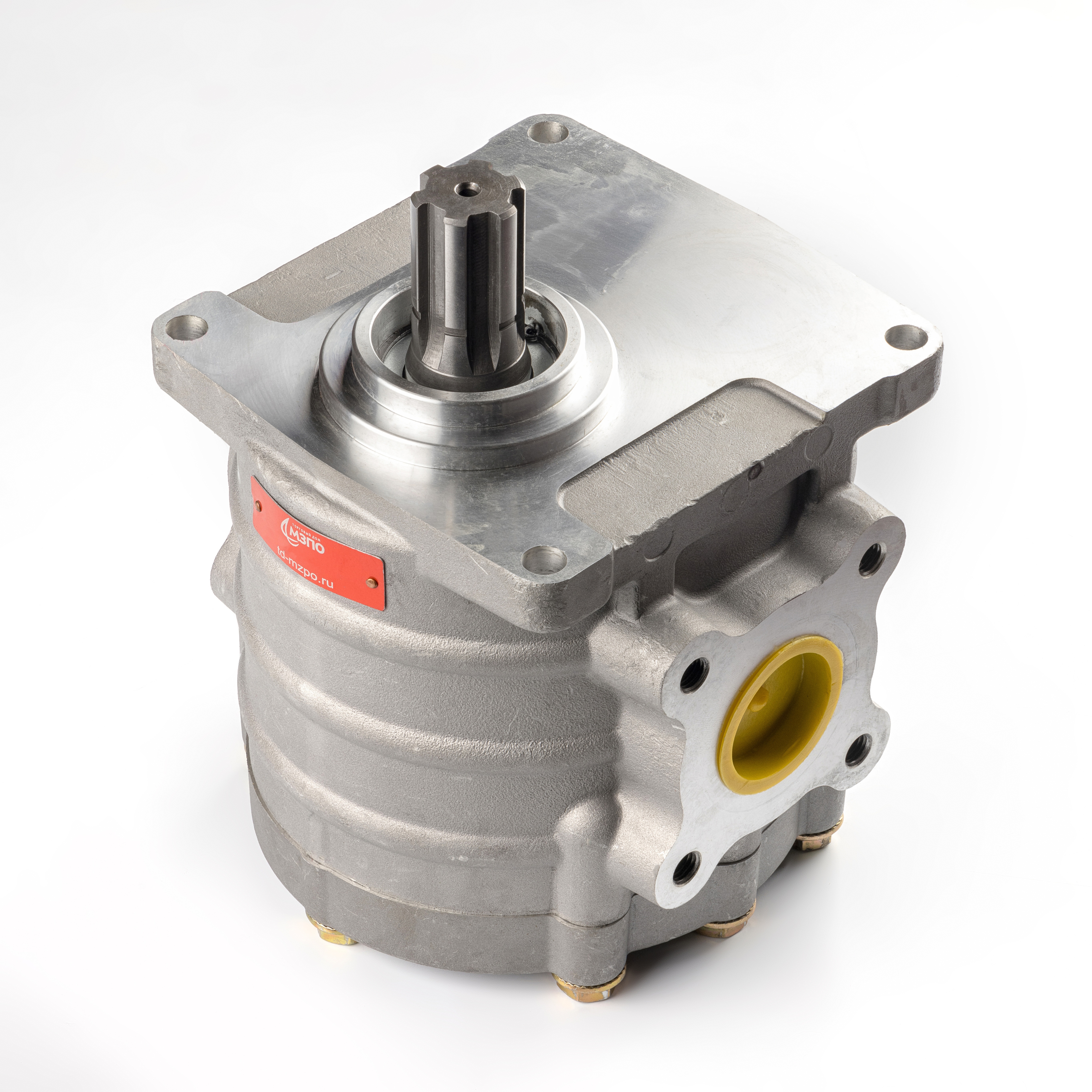

Техническое описание шестеренного насоса НШ-100А
Шестеренный насос НШ-100А представляет собой объемный роторный гидромашину, предназначенную для трансформации механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем мобильных машин и стационарных установок.
Конструктивные особенности и принцип работы
Конструкция насоса базируется на принципе внешнего зацепления двух шестерен. Изделие выполнено в высокопрочном литом корпусе, обеспечивающем жесткость конструкции при высоких нагрузках. Насос соответствует требованиям ГОСТ 15150-69 по климатическому исполнению, что позволяет использовать его в различных температурных режимах.
Технические параметры и эксплуатация
- Рабочий цикл: Нагнетание минеральных масел в гидравлические контуры с номинальным давлением 16 МПа (160 бар).
- Кинематика: Направление вращения ведущего вала — правое (по часовой стрелке со стороны привода).
- Стандартизация: Изготовление и параметры соответствуют ГОСТ 8752-79 (в части уплотнений) и общим техническим условиям для гидравлического оборудования.
- Применяемость: Гидросистемы тракторной, дорожно-строительной и сельскохозяйственной техники, а также промышленные гидростанции.
При монтаже необходимо обеспечить соосность вала привода и вала насоса для исключения осевых и радиальных нагрузок, превышающих допустимые значения. Чистота рабочей жидкости должна соответствовать классу не ниже 12 по ГОСТ 17216-2001.
