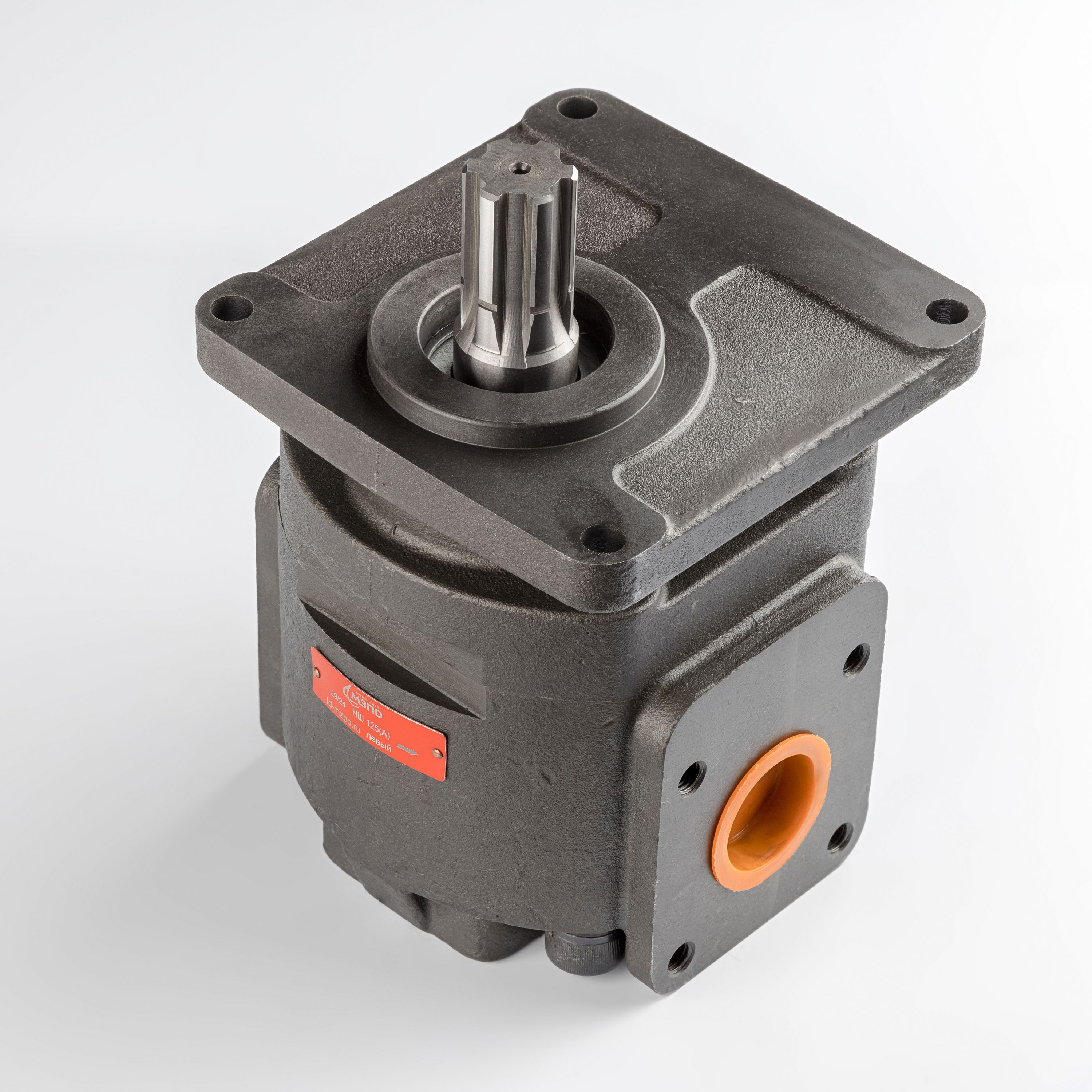

![Насос НШ-125 20 МПа левый "МЗПО" чугунный корпус](/upload/iblock/3b7/0pgc5qd77v4jq36fwxrlwnruaxbvx681.jpg "Насос НШ-125 20 МПа левый "МЗПО" чугунный корпус")

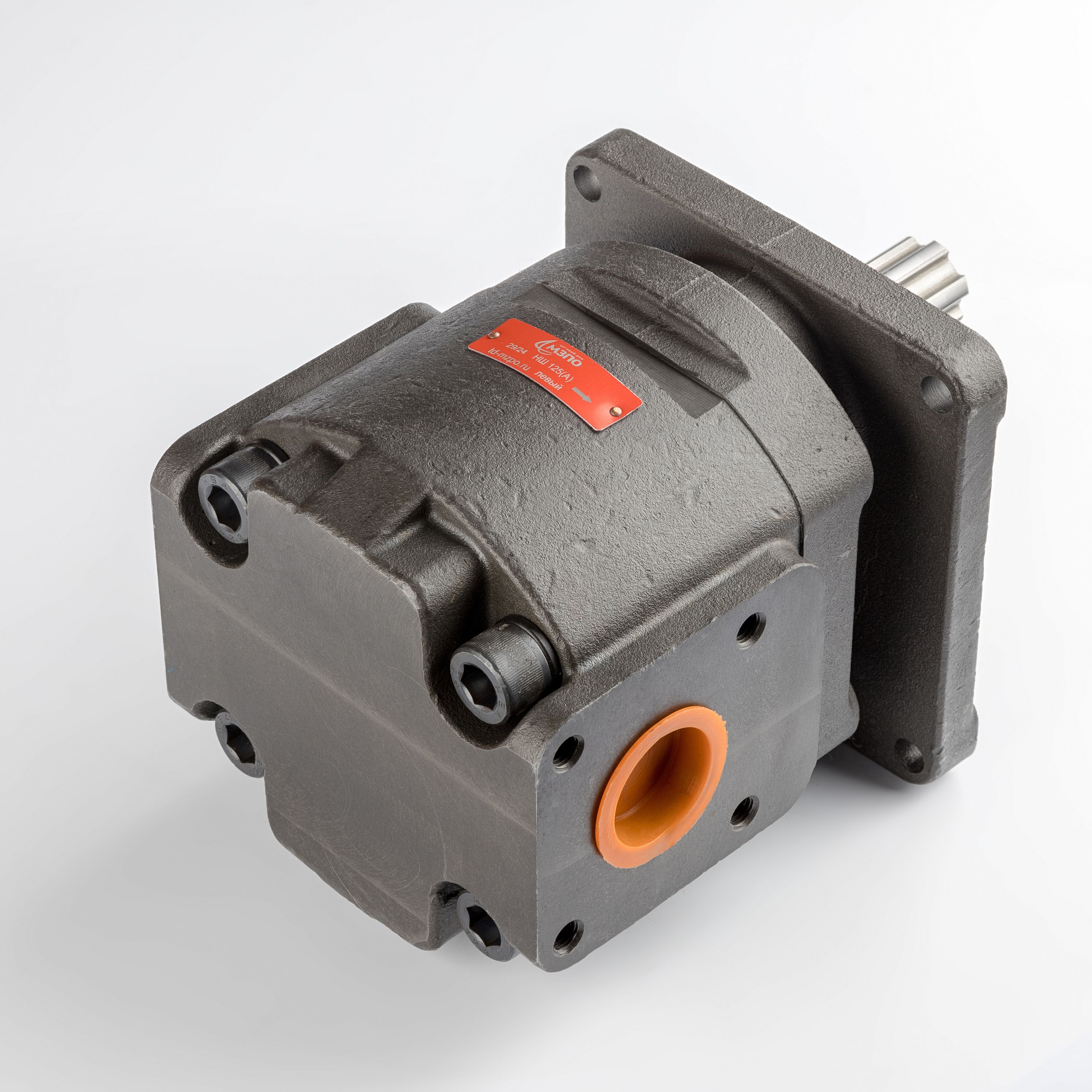

![Насос НШ-125 20 МПа левый "МЗПО" чугунный корпус](/upload/iblock/4d7/9ja2f1p7moyw24xah2lpcwoy1fncvepw.jpg "Насос НШ-125 20 МПа левый "МЗПО" чугунный корпус")
Техническое описание шестеренного насоса НШ-125
Шестеренный насос НШ-125 представляет собой гидравлический агрегат объемного типа, спроектированный для нагнетания рабочей жидкости в гидросистемы промышленного оборудования и тяжелой спецтехники. Конструктивное исполнение соответствует требованиям ГОСТ 15150-69 по климатической устойчивости и ГОСТ 8752-79 по уплотнительным элементам.
Конструктивные особенности:
- Корпусные детали: Фланец, корпус и крышка выполнены из высокопрочного серого чугуна методом литья, что обеспечивает жесткость конструкции при высоких эксплуатационных нагрузках и минимизирует деформации.
- Качающий узел: Состоит из ведущей и ведомой шестерен, изготовленных из легированной стали с последующей термообработкой. Геометрия зубьев оптимизирована для снижения уровня пульсации давления и шумовых характеристик.
- Подшипниковый узел: Втулки подшипников скольжения запрессованы непосредственно в крышку и фланец, что гарантирует соосность валов.
- Система компенсации: Осевые зазоры минимизируются посредством плавающих поджимных платиков из алюминиевого сплава. Уплотнение зон высокого давления осуществляется эластомерными элементами, расположенными в прецизионных канавках платиков.
Технические параметры функционирования:
Агрегат имеет левое направление вращения ведущего вала. Боковое расположение всасывающего и напорного портов позволяет сохранить целостность силовой структуры корпуса, обеспечивая стабильную работу при номинальном давлении 20 МПа. Эксплуатация изделия должна производиться в строгом соответствии с регламентами ГОСТ 14658-86, определяющими правила приемки и методы испытаний шестеренных насосов.
