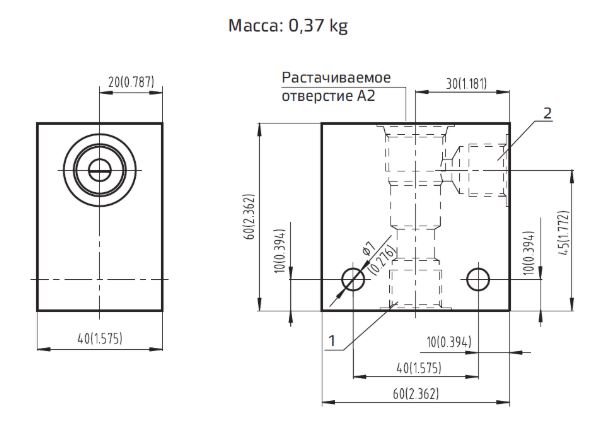

Техническое описание плиты для встраиваемых клапанов LAB-78-2/12
Гидравлическая плита LAB-78-2/12 предназначена для монтажа встраиваемого гидравлического оборудования (картриджных клапанов) в гидравлических системах высокого давления. Данный компонент обеспечивает компактное размещение управляющей аппаратуры и минимизацию гидравлических потерь в контуре.
Основные технические характеристики:
- Типоразмер посадочного места: 7/8"-14UNF (соответствует стандартам для встраиваемых клапанов данной серии).
- Присоединительная резьба портов: G1/2" (трубная цилиндрическая резьба), обеспечивающая надежное соединение с гидравлическими линиями.
- Тип исполнения: Одноместная плита для монтажа одного картриджного клапана.
- Материал корпуса: Высокопрочный сплав, устойчивый к циклическим нагрузкам и воздействию рабочей среды.
Конструктивные особенности:
Корпус плиты выполнен методом прецизионной механической обработки, что гарантирует точную геометрию посадочного гнезда и герметичность сопряжения с клапаном. Конфигурация внутренних каналов оптимизирована для обеспечения номинального расхода жидкости при минимальном перепаде давления.
Область применения:
Применяется в составе мобильной и промышленной гидравлики для реализации функций ограничения давления, управления направлением потока или разгрузки системы при использовании соответствующих встраиваемых компонентов.
