Техническое описание комплекта крепления HSD-ZVB10P
Специализированный монтажный комплект HSD-ZVB10P предназначен для жесткой фиксации гидравлических монтажных плит типоразмера CETOP 5 (DN10) на несущих конструкциях гидравлических станций и промышленного оборудования.
Конструктивное исполнение и крепежные элементы соответствуют требованиям ГОСТ 15108-80 в части присоединительных поверхностей и обеспечения герметичности стыков гидравлических систем. Метизы, входящие в состав комплекта, изготовлены из высокопрочной стали с антикоррозийным покрытием, обеспечивающим надежную эксплуатацию в условиях вибрационных нагрузок.
Состав комплекта:

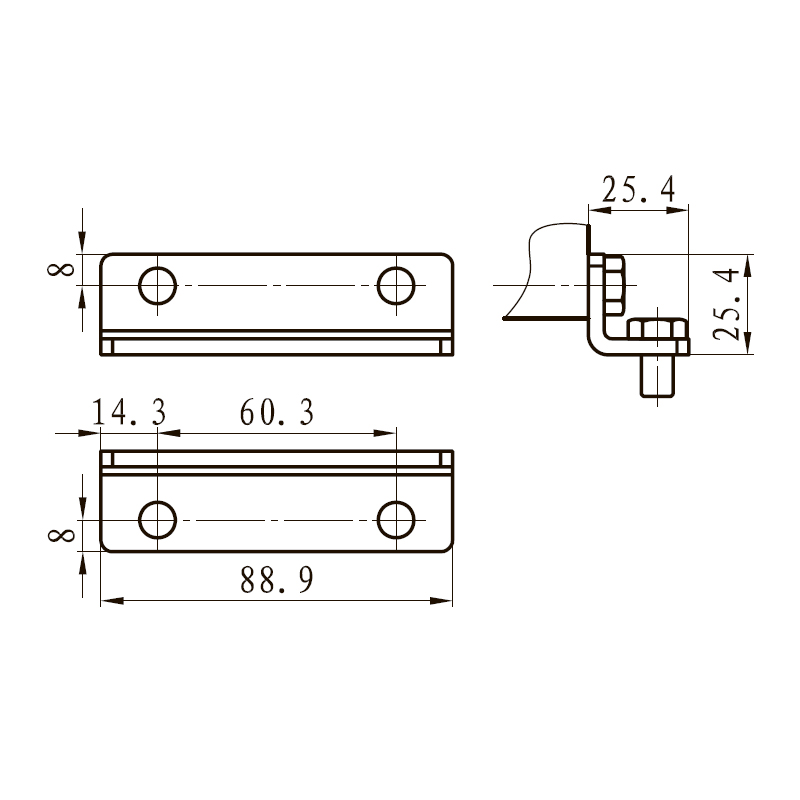

- Кронштейн ZVB10-02: 2 шт. (обеспечивают фиксацию корпуса плиты).
- Болт M8X16 (стандарт GB/T5782-2000 / аналог ГОСТ 7798-70): 8 шт.
Важное примечание: Данный комплект является сопутствующим товаром и поставляется исключительно в сборе с соответствующей монтажной плитой.
