Техническое описание монтажной плиты 100M-17F

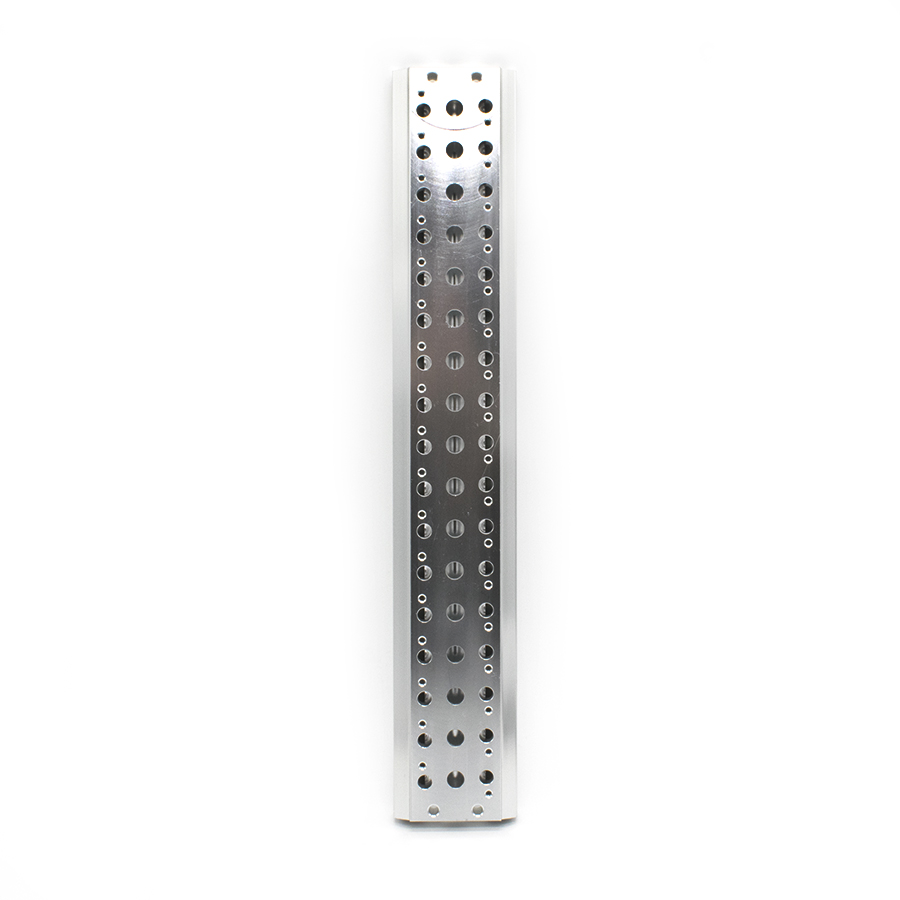

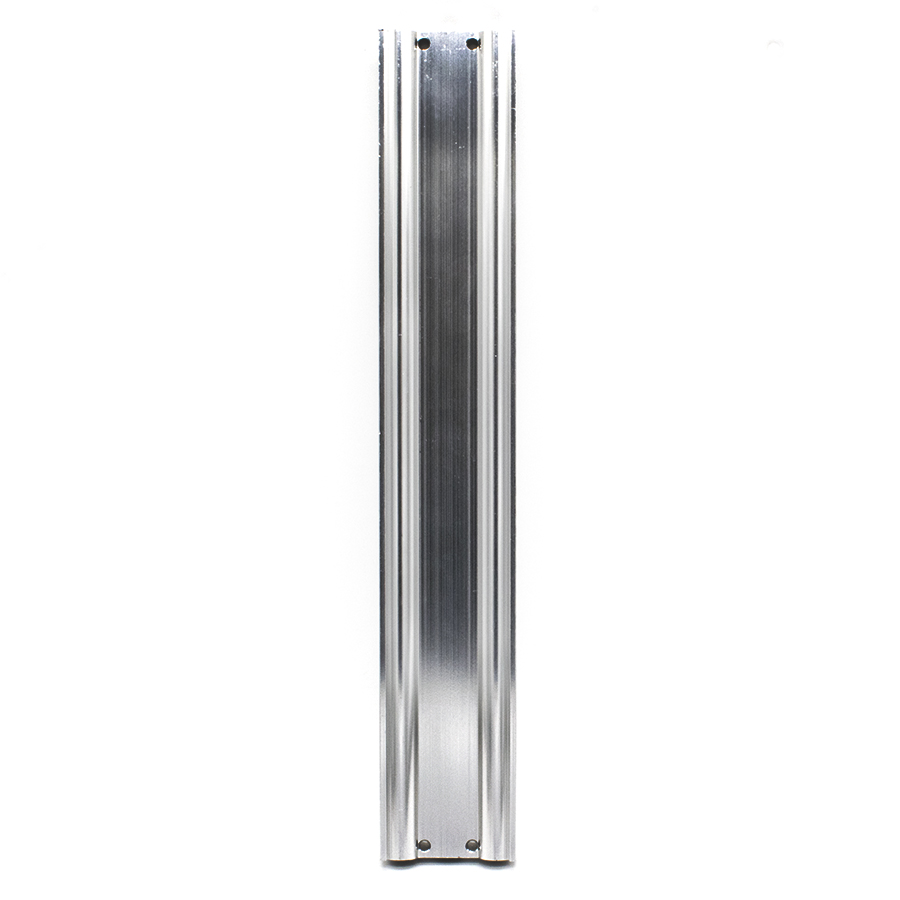

Монтажная плита серии 100M-17F представляет собой групповой коллектор (манифольд), предназначенный для компактного монтажа до 17 пневматических распределителей 100-й серии с функциональной схемой 5/2 и 5/3. Изделие обеспечивает объединение каналов питания (1) и выхлопа (3, 5), что оптимизирует пневматическую разводку и снижает количество фитингов в системе.
Конструкция выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров и герметичность соединений в условиях постоянных вибрационных нагрузок. Продукт соответствует требованиям ГОСТ 15150-69 по условиям эксплуатации в различных климатических районах.
Технические характеристики и комплектация:
- Количество монтажных позиций: 17 станций.
- Совместимость: пневмораспределители серии 4V100.
- Тип монтажа: групповой, с общим подводом и выхлопом воздуха.
- Комплект поставки:
- Плита монтажная алюминиевая — 1 шт.
- Винты крепления распределителей — 34 шт.
- Уплотнительные прокладки (интерфейс плита-распределитель) — 17 шт.
Изделие изготовлено и испытано с учетом норм ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции), обеспечивая надежную фиксацию исполнительных механизмов и эффективный сброс отработанного воздуха через общие магистрали.
