Техническое описание монтажной плиты 300M-7F

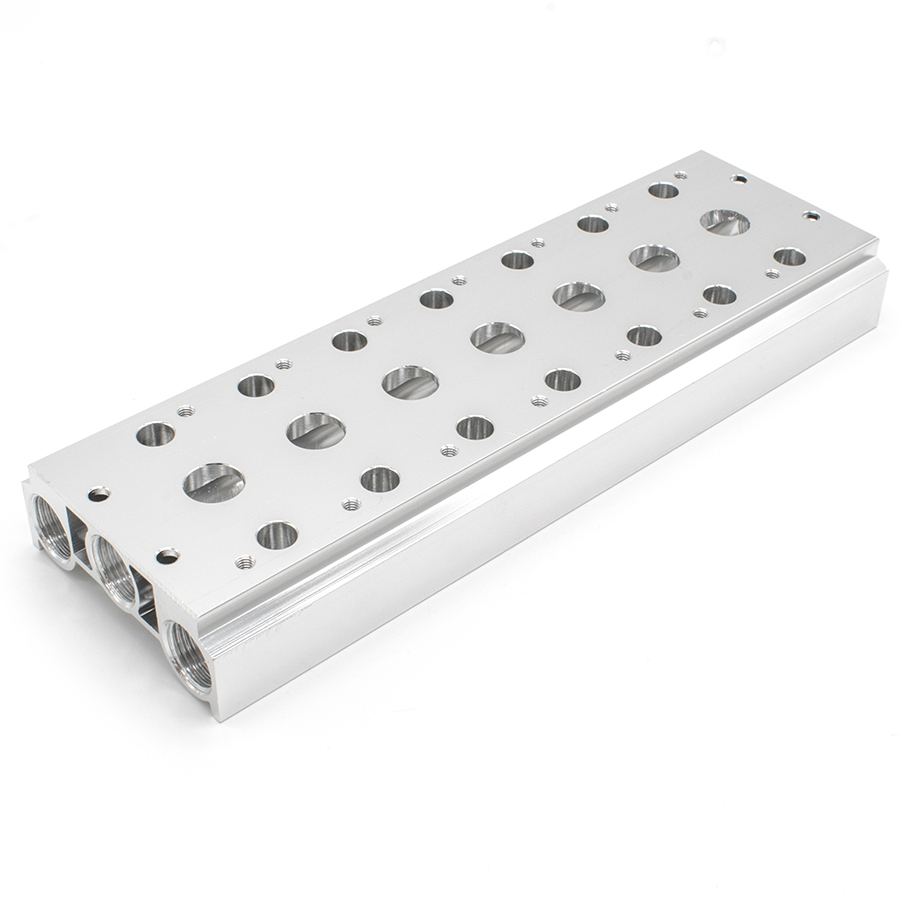

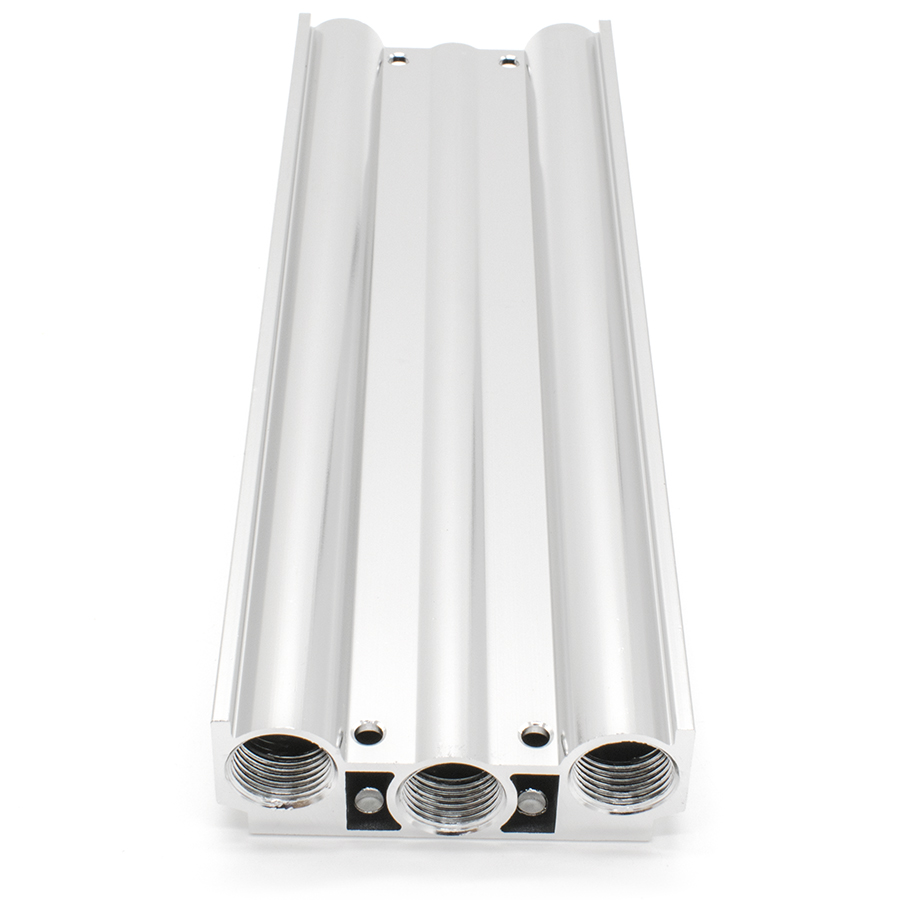

Монтажная плита серии 300M-7F представляет собой групповой коллектор (манифольд), предназначенный для компактного монтажа и интеграции пневматических распределителей 300-й серии (типоразмеры 4V310, 4V320, 4V330) с функциональной схемой 5/2 и 5/3. Устройство обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и снижает уровень шума при использовании глушителей.
Изделие изготовлено методом прецизионной механической обработки алюминиевого сплава с последующим анодированием, что гарантирует высокую коррозионную стойкость и долговечность в соответствии с требованиями ГОСТ 15150-69. Геометрические параметры присоединительных плоскостей и уплотнительных элементов соответствуют стандартам для промышленной пневмоавтоматики.
Технические характеристики и комплектация:
- Количество монтажных мест: 7 позиций;
- Тип распределителей: 5-линейные (серии 4V300);
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм);
- Материал корпуса: анодированный алюминий;
- Соответствие стандартам: изготовлено с учетом норм ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 14 шт.
- Межкомпонентные уплотнения (плита-распределитель) — 7 шт.
