Техническое описание монтажной плиты 300M-12F

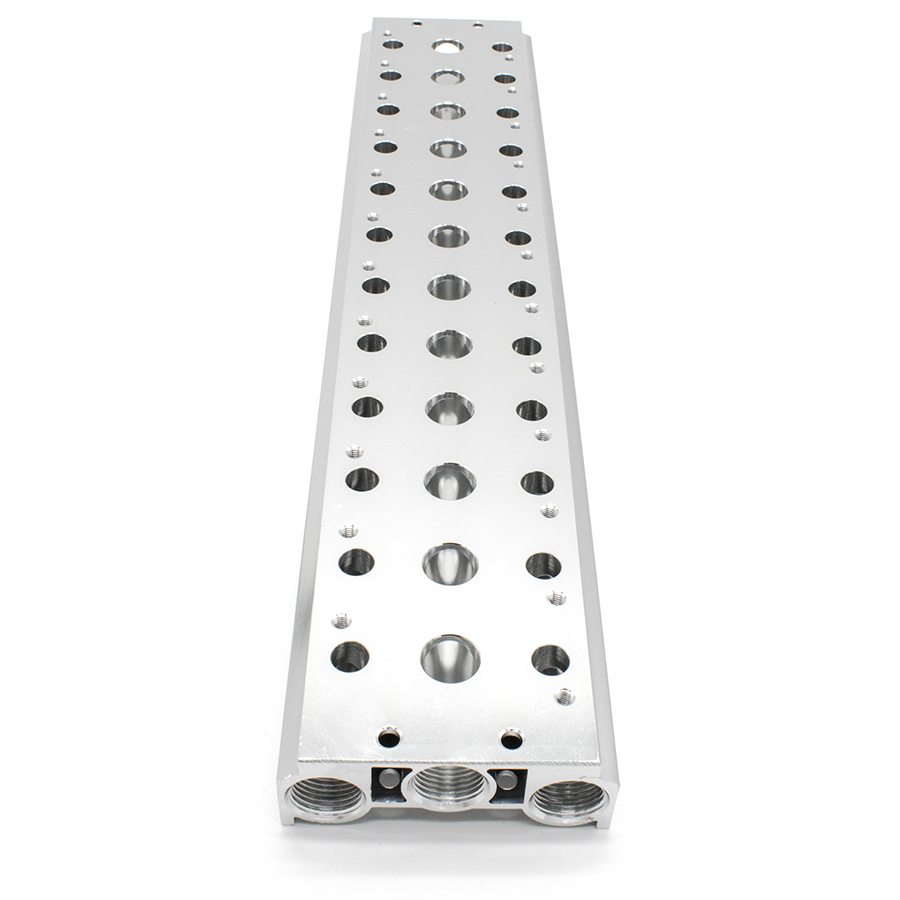

Многостанционная монтажная плита серии 300M-12F предназначена для группового монтажа пневматических распределителей 300-й серии с конфигурацией 5/2 и 5/3 лин/поз. Изделие обеспечивает компактное размещение пневмокомпонентов и организацию единого канала питания и выхлопа, что существенно упрощает пневматическую разводку в системах промышленной автоматизации.

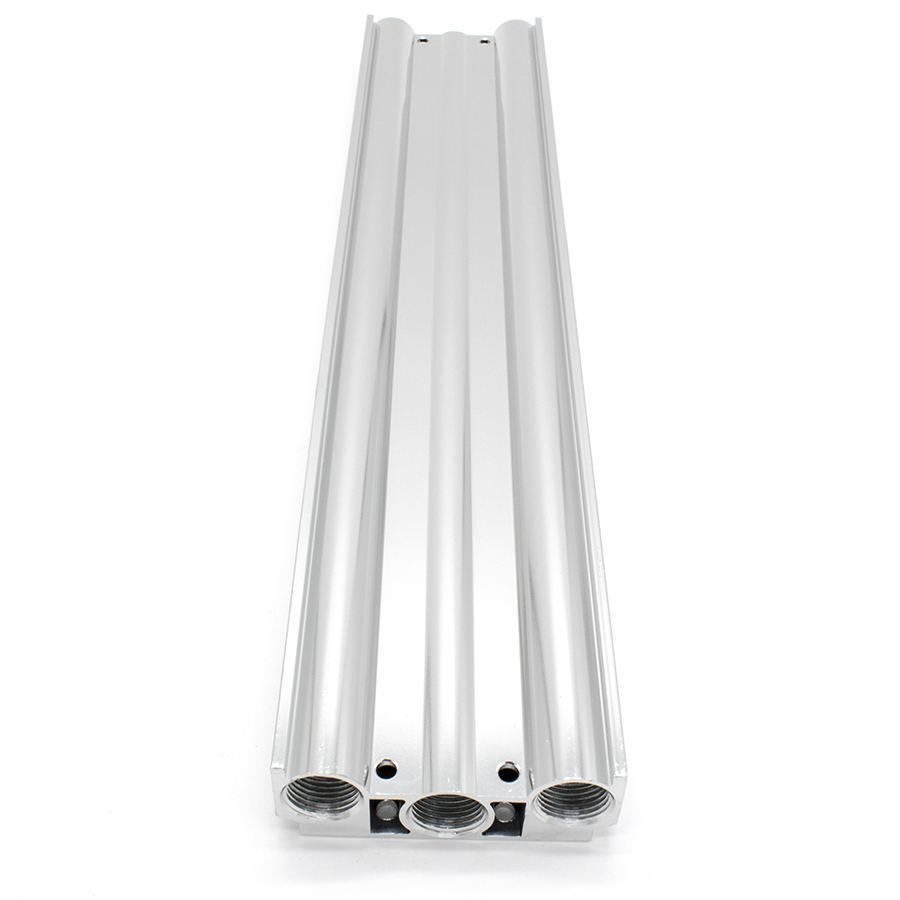

Конструкция плиты выполнена из высокопрочного алюминиевого сплава методом прецизионной механической обработки, что гарантирует герметичность соединений и устойчивость к коррозии. Технические параметры и присоединительные размеры соответствуют требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 18460-91 по общим техническим требованиям к пневмоприводам.
Основные технические характеристики:
- Количество монтажных мест: 12 позиций;
- Совместимость: пневмораспределители серии 4V300;
- Тип распределителей: 5-ти линейные (5/2, 5/3);
- Материал корпуса: анодированный алюминий;
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм);
- Комплектация: монтажный блок (1 шт.), крепежные винты (24 шт.), уплотнительные элементы (12 шт.).
Применение данной плиты позволяет минимизировать количество фитингов и трубок, снижая риск утечек и сокращая время на техническое обслуживание пневмосистемы.
