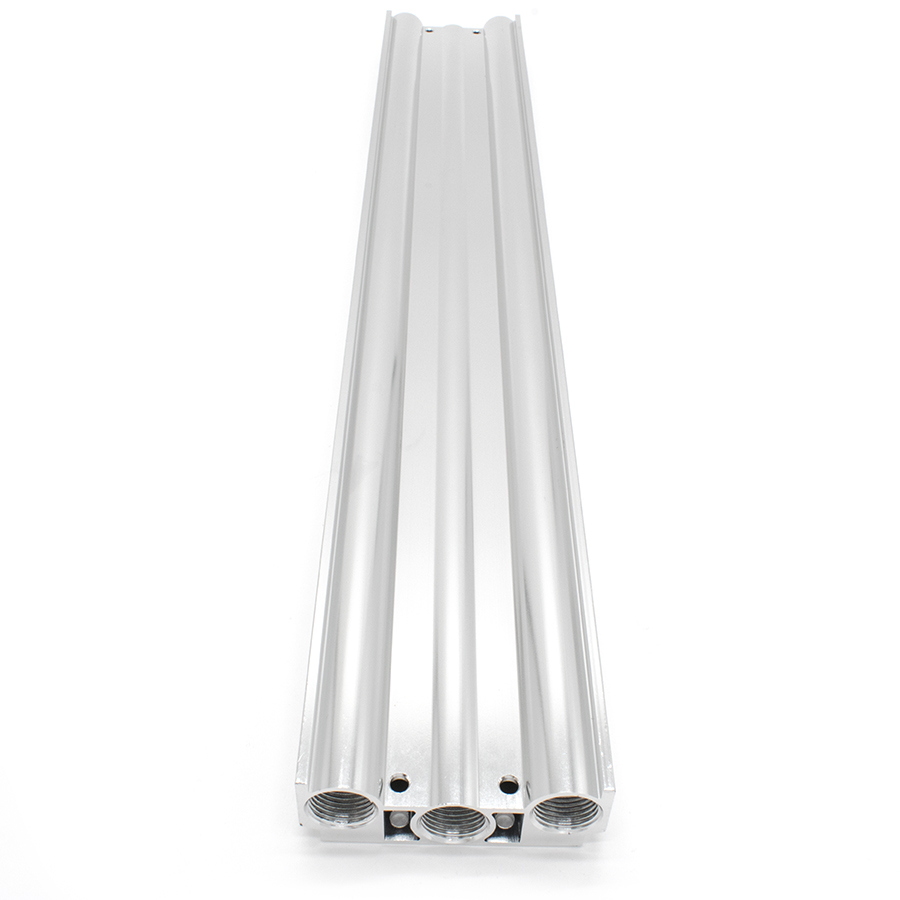

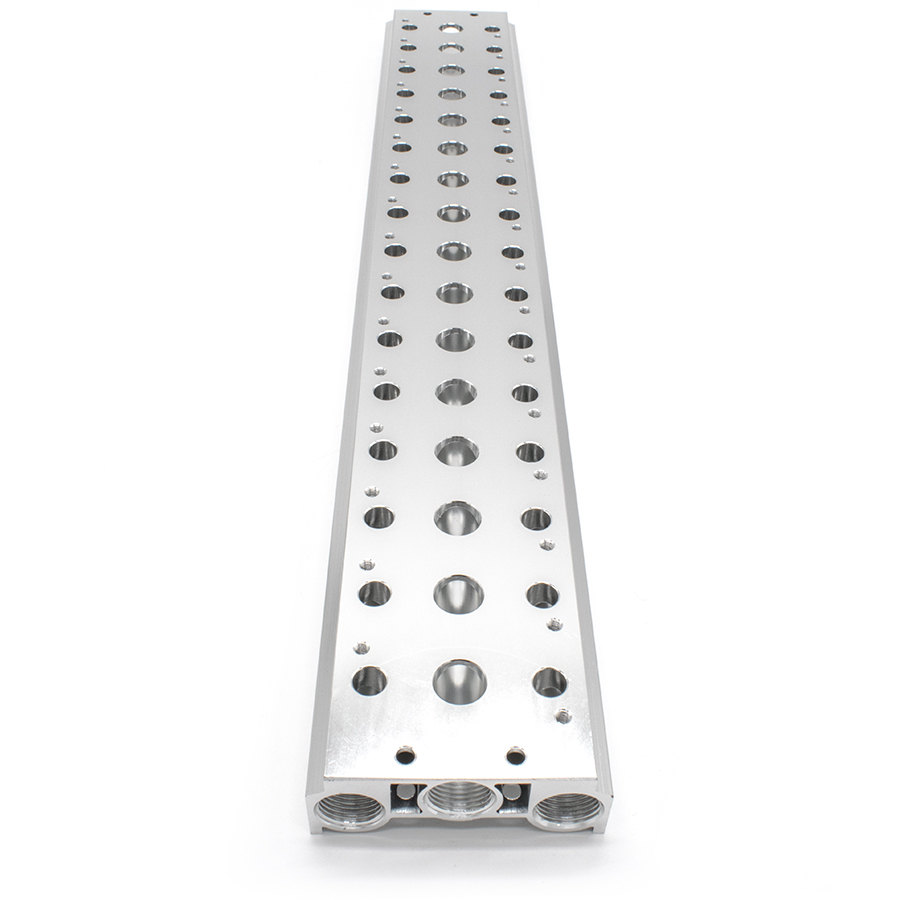

Техническое описание монтажной плиты 300M-16F
Монтажная плита серии 300M-16F представляет собой групповой коллектор (базовую плиту) для компактного монтажа до 16 пневматических распределителей 300-й серии с функциональной схемой 5/2 и 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую разводку и снижает уровень шума в системе. Конструкция соответствует требованиям ГОСТ 15150-69 в части устойчивости к воздействию факторов внешней среды.
Технические параметры и особенности эксплуатации:
- Количество монтажных позиций: 16.
- Совместимость: пневмораспределители серии 4V310, 4V320, 4V330.
- Материал корпуса: анодированный алюминиевый сплав, обладающий высокой коррозионной стойкостью согласно ГОСТ 9.301-86.
- Тип монтажа: стационарный, с фиксацией через технологические отверстия в корпусе плиты.
- Герметичность: обеспечивается комплектными уплотнениями из эластомера (NBR), устойчивого к воздействию минеральных масел.
Комплект поставки включает плиту коллекторную (1 шт.), винты крепления распределителей (32 шт.) и межкомпонентные уплотнительные прокладки (16 шт.). Проектирование и изготовление плиты выполнено с учетом норм ГОСТ 12.2.101-84 по безопасности пневматических приводов.
