Техническое описание монтажной плиты 300M-17F

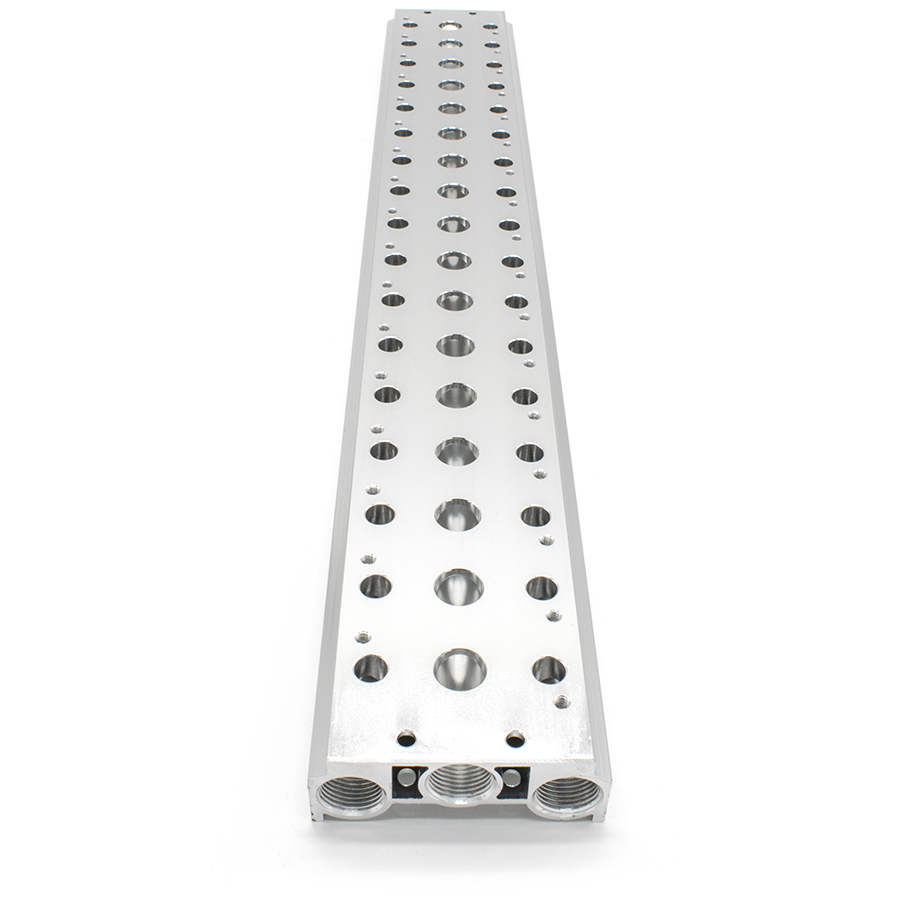

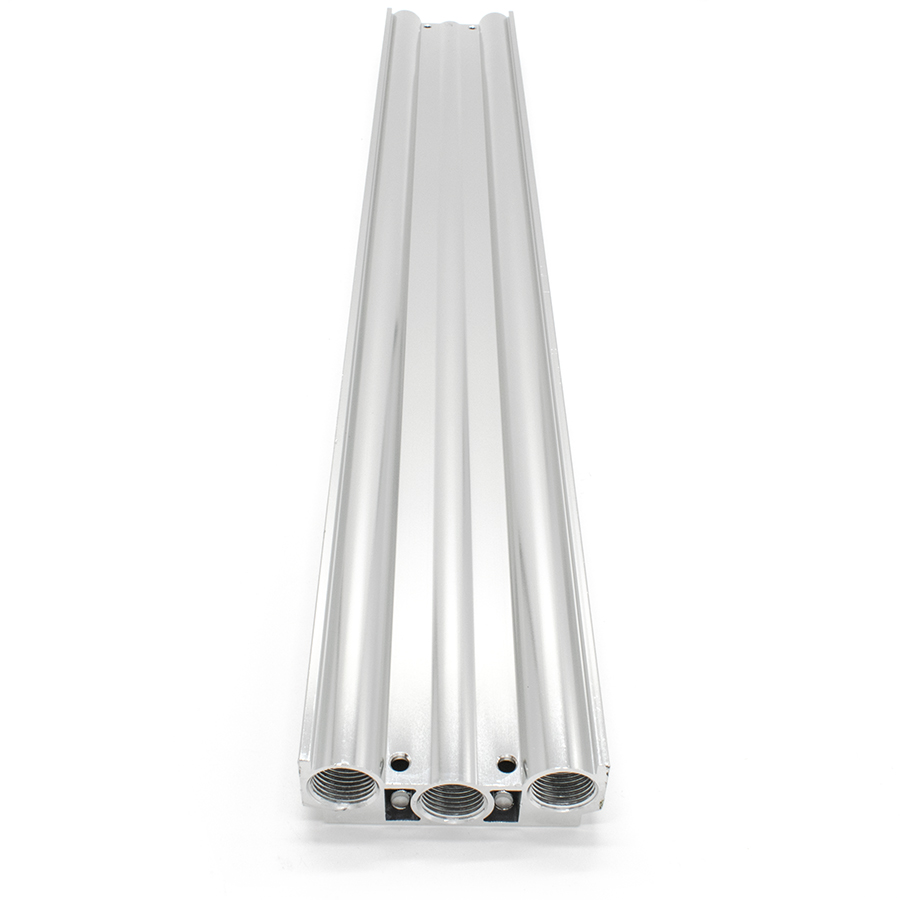

Многоместная монтажная плита серии 300M-17F предназначена для группового монтажа пневматических распределителей 300-й серии (схемы 5/2 и 5/3 лин/поз) в единый пневмоостров. Конструкция обеспечивает компактное размещение компонентов и централизованный отвод отработанного воздуха через общие каналы выхлопа.
Конструктивные особенности и эксплуатация:
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием, обеспечивающий жесткость конструкции и долговечность в соответствии с требованиями промышленной эксплуатации.
- Интеграция: Плита позволяет объединить до 17 пневмораспределителей, минимизируя количество необходимых фитингов и упрощая пневматическую разводку.
- Климатическое исполнение: Изделие соответствует требованиям ГОСТ 15150-69, что гарантирует стабильную работу в широком диапазоне температур и условий окружающей среды.
- Монтажный интерфейс: Прецизионная обработка посадочных поверхностей и каналов гарантирует герметичность соединений при соблюдении моментов затяжки крепежных элементов.
Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 34 шт.
- Комплект межкомпонентных уплотнений (плита-распределитель) — 17 шт.
Данное техническое решение оптимизирует габариты пневматической системы и повышает общую ремонтопригодность узла управления за счет быстрого доступа к отдельным распределителям.
