Техническое описание монтажной плиты 300M-19F

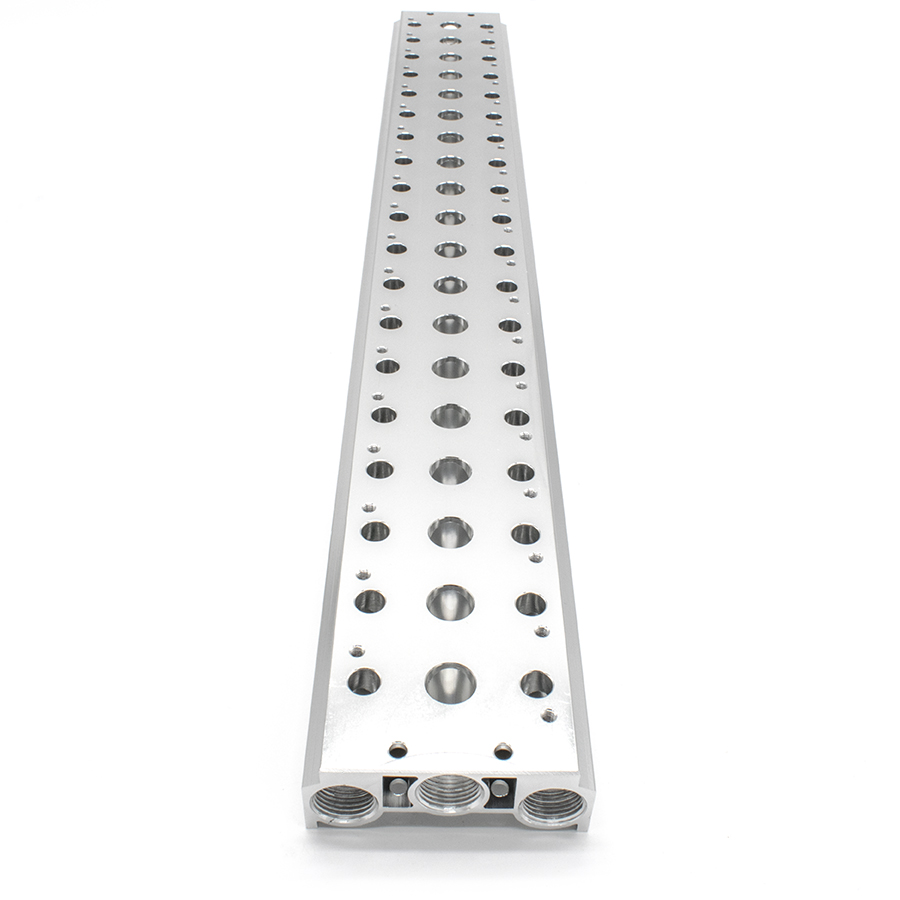

Монтажная плита модели 300M-19F представляет собой прецизионный коллекторный блок, предназначенный для группового монтажа пневматических распределителей 300-й серии (конфигурации 5/2 и 5/3 лин/поз). Изделие обеспечивает компактное размещение пневмокомпонентов и организацию единой линии питания и выхлопа, что существенно упрощает пневматическую разводку в системах промышленной автоматизации.
Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при воздействии вибрационных нагрузок и перепадов давления. Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических систем.
Технические характеристики и комплектация:
- Количество монтажных позиций: 19 посадочных мест для распределителей.
- Тип распределителей: серия 4V300 (5-линейные).
- Материал корпуса: анодированный алюминий.
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации согласно ГОСТ 17433-80).
- Комплект поставки:
- Плита монтажная — 1 шт.
- Винты крепления распределителей — 38 шт. (по 2 на позицию).
- Уплотнительные прокладки — 19 шт.
Геометрические параметры присоединительных отверстий и допуски на плоскостность сопрягаемых поверхностей обеспечивают герметичность соединений и минимизацию потерь давления в системе.
