Техническое описание монтажной плиты 300M-4F

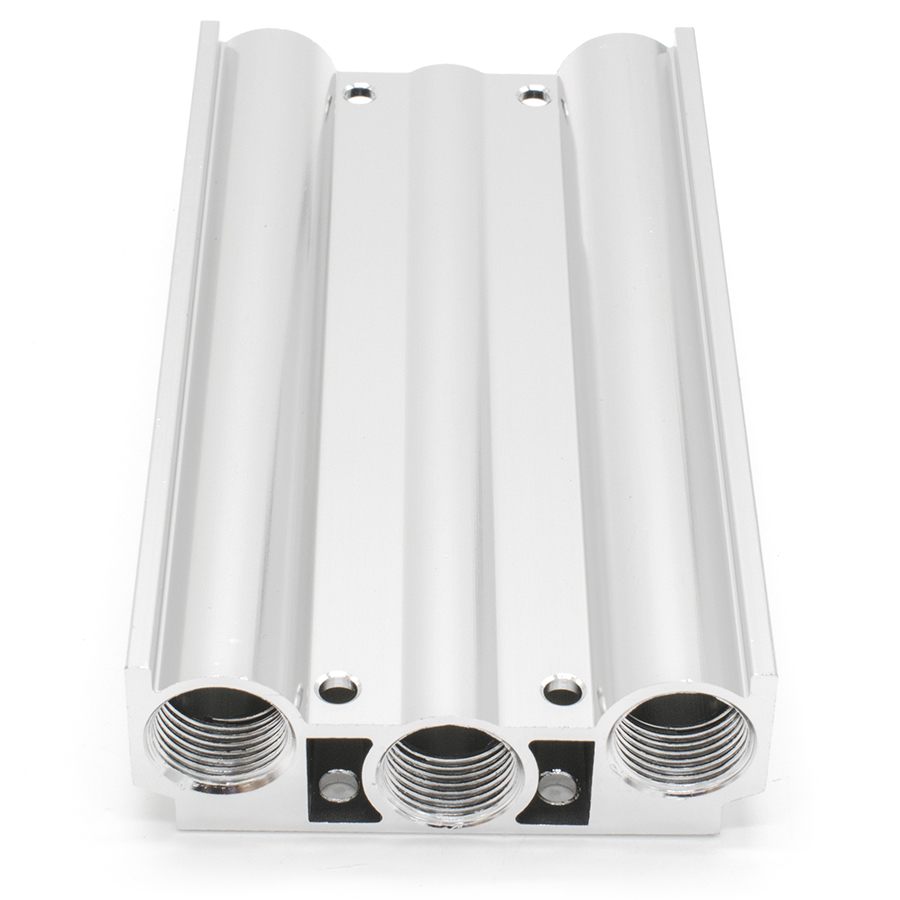

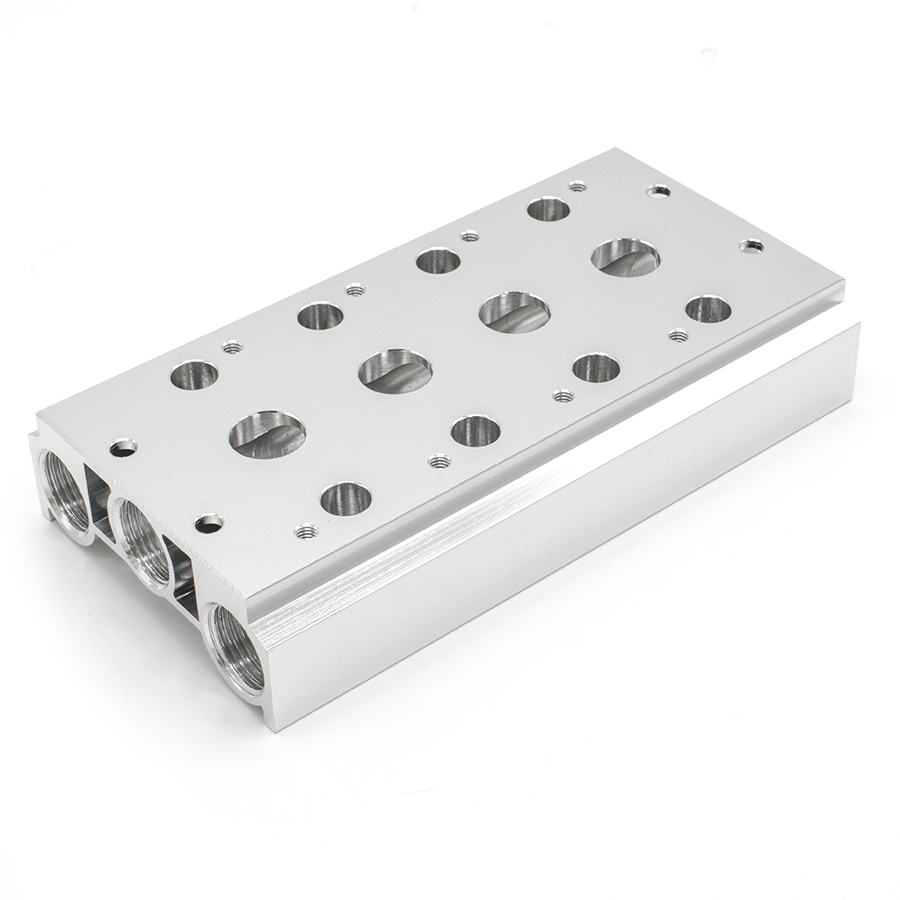

Монтажная плита серии 300M-4F представляет собой групповой коллектор (базовый блок), предназначенный для стационарной установки и объединения пневматических линий питания и выхлопа четырех пневмораспределителей 300-й серии. Данное исполнение оптимизировано для работы с распределителями конфигураций 5/2 и 5/3 (линейно-позиционные схемы).
Изделие обеспечивает герметичное сопряжение пневматических компонентов, минимизируя количество внешних соединений и упрощая топологию пневмосистемы. Конструкция плиты предусматривает общий канал подвода сжатого воздуха и объединенный выхлопной тракт, что позволяет использовать централизованные глушители или систему отвода отработанного воздуха. Изготовление и эксплуатационные характеристики соответствуют требованиям ГОСТ 15150-69 в части стойкости к климатическим воздействиям и ГОСТ 12.2.101-84 по безопасности пневматических систем.
Технические характеристики и комплектация:
- Количество монтажных мест: 4 позиции для пневмораспределителей.
- Совместимость: Пневмораспределители серии 300 (5/2, 5/3).
- Материал корпуса: Анодированный алюминиевый сплав (устойчивость к коррозии и механическим нагрузкам).
- Тип выхлопа: Объединенный (централизованный).
- Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 8 шт. (по 2 на каждую позицию).
- Уплотнительные элементы (прокладки) — 4 комплекта.
Монтажная плита 300M-4F сертифицирована и соответствует стандартам промышленной пневматики, обеспечивая высокую ремонтопригодность и надежность узла распределения воздуха в автоматизированных линиях.
