Техническое описание монтажной плиты 300M-9F

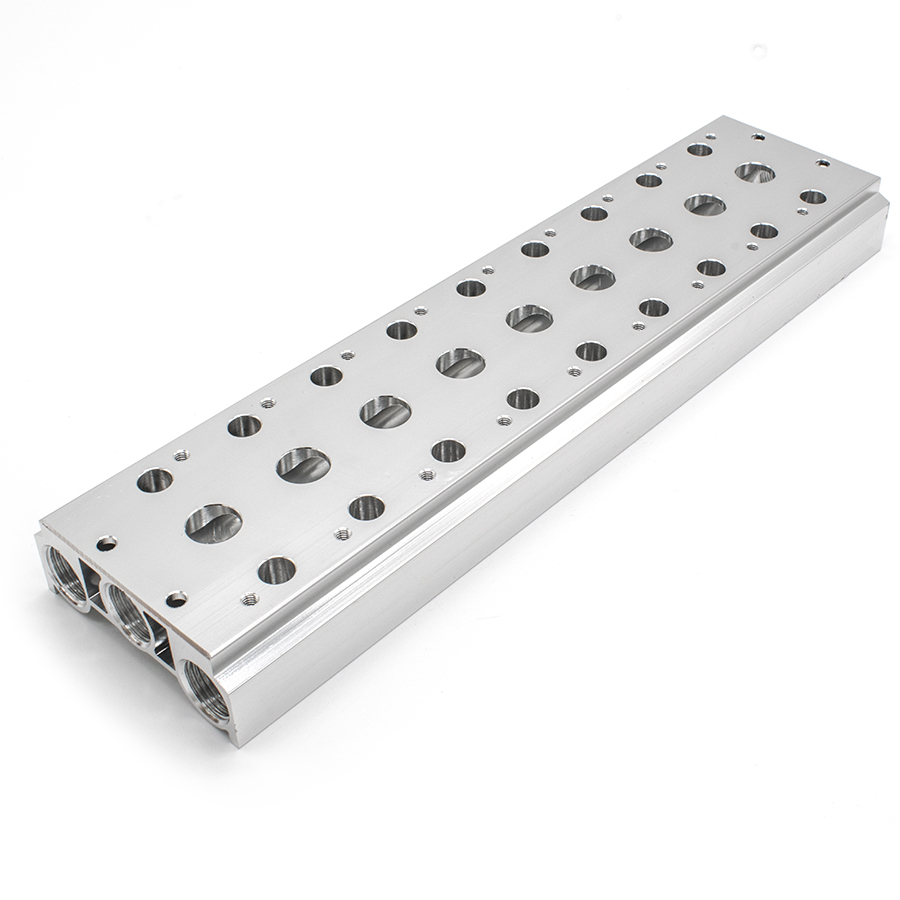

Монтажная плита серии 300M-9F представляет собой групповой коллектор (базовый блок) для компактного монтажа пневматических распределителей 300-й серии с конфигурацией 5/2 и 5/3 (линейно-позиционных). Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и упрощает техническое обслуживание системы.

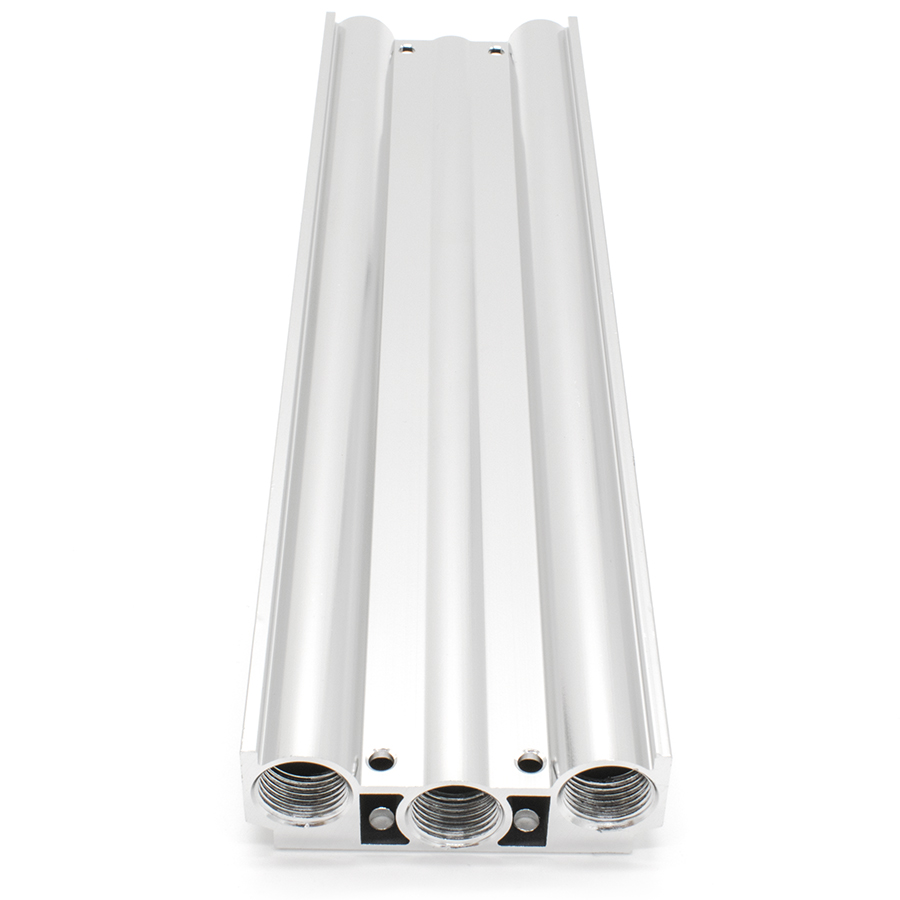

Конструкция плиты выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров и герметичность соединений в условиях вибрационных нагрузок. Продукт соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам.
Технические характеристики и комплектация:
- Количество монтажных мест: 9 позиций.
- Совместимость: пневмораспределители серии 4V300.
- Тип каналов: объединенный выхлоп (R, S) и общий подвод питания (P).
- Крепежный комплект: 18 винтов для фиксации распределителей.
- Уплотнение: 9 комплектов межпозиционных прокладок для обеспечения герметичности интерфейса «плита-распределитель».
Применение данной плиты позволяет сократить количество фитингов и трубопроводов, обеспечивая высокую плотность компоновки пневмоострова в шкафах управления и на станинах оборудования.
