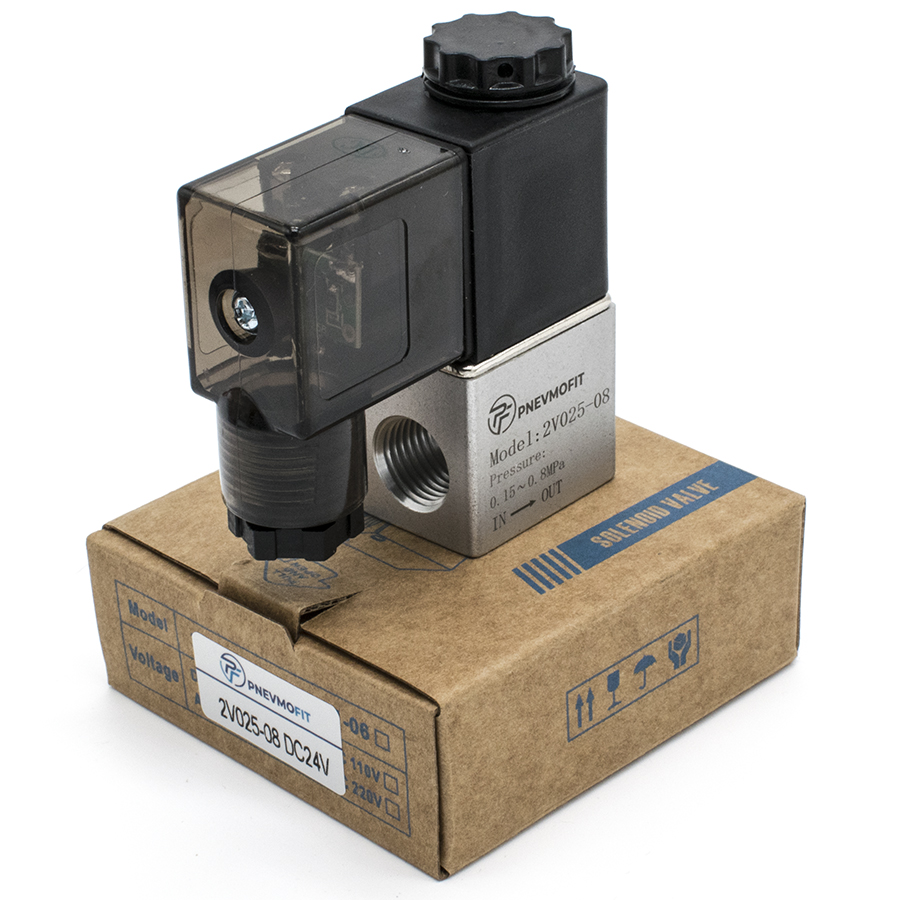

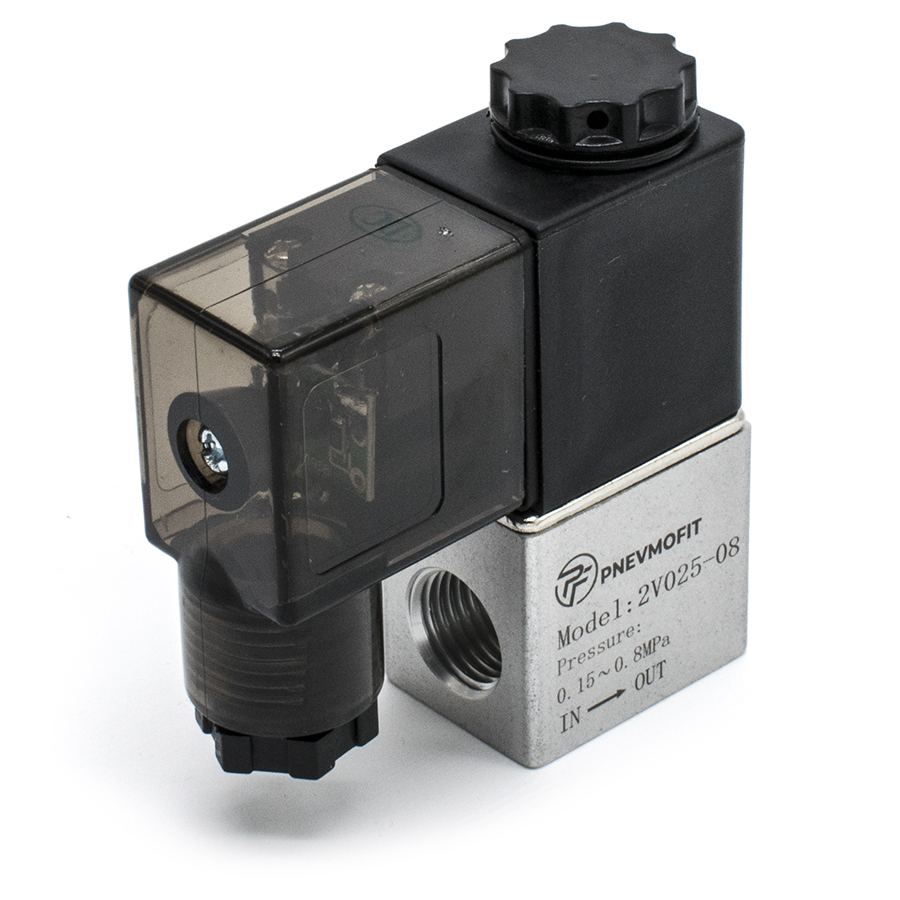

Техническое описание пневмоклапана 2V025-08 DC24V
Электромагнитный пневматический клапан серии 2V025-08 представляет собой двухходовой запорно-регулирующий орган прямого действия, предназначенный для автоматизации потоков сжатого воздуха, воды и технических масел. Устройство функционирует по принципу "нормально закрытый" (НЗ), обеспечивая перекрытие потока при отсутствии напряжения на катушке управления.
Конструктивные особенности и эксплуатация
Корпус изделия выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность. Прямое электромагнитное управление позволяет минимизировать время срабатывания до 0.05 сек, обеспечивая высокую частоту циклов (до 5 Гц). Клапан соответствует требованиям ГОСТ 12.2.101-84 в части обеспечения безопасности пневмоприводов и систем управления.
Технические параметры:
- Тип управления: Электромагнитное (соленоидное), прямого действия.
- Рабочая среда: Фильтрованный сжатый воздух (40 мкм), техническая вода, гидравлическое масло.
- Климатическое исполнение: Соответствует ГОСТ 15150-69, диапазон рабочих температур от -10 до +80°C.
- Электрические характеристики: Напряжение питания 24V DC, потребляемая мощность 6.0W, класс защиты IP65.
- Пропускная способность: Cv = 0.23, диаметр проходного сечения 2.5 мм.
Присоединение осуществляется через порты с резьбой G1/4". Устройство рассчитано на работу в диапазоне давления от 0.05 до 0.7 МПа, выдерживая кратковременные пиковые нагрузки до 1.6 МПа.
