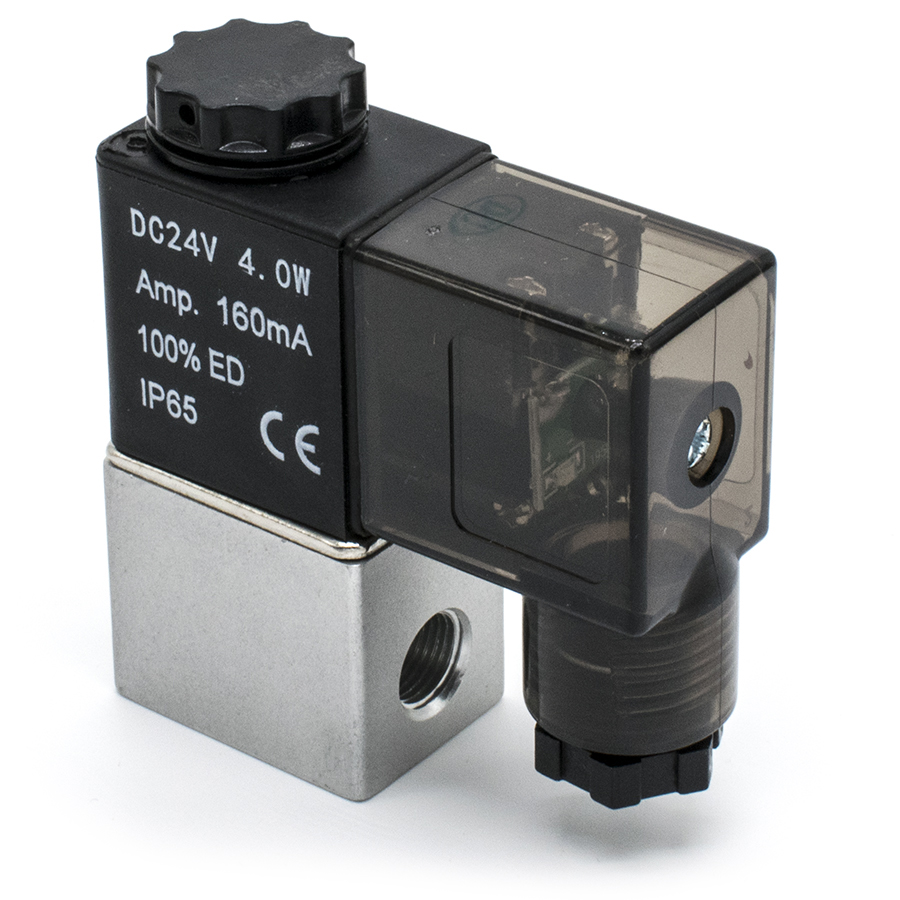

Техническое описание пневмоклапана 2V025-06 DC24V
Пневматический распределитель серии 2V025-06 представляет собой двухлинейный двухпозиционный (2/2) электромагнитный клапан прямого действия с нормально закрытым исходным состоянием (NC). Устройство предназначено для оперативного управления потоками сжатого воздуха, технической воды и масел в промышленных пневматических системах.
Переключение рабочего состояния осуществляется посредством подачи электрического сигнала на электромагнитную катушку (соленоид), что приводит к перемещению запорного элемента и открытию проходного сечения. Клапан обеспечивает высокую точность срабатывания и стабильность параметров при номинальном рабочем давлении от 0.05 до 0.7 МПа. Конструктивное исполнение корпуса из алюминиевого сплава гарантирует коррозионную стойкость и долговечность изделия.
Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Степень защиты оболочки электромагнита соответствует классу IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
Технические характеристики:
- Режим функционирования: прямое действие (Direct Acting);
- Условный проход (DN): 2.5 мм;
- Присоединительная резьба: G1/8";
- Электропитание: 24В постоянного тока (DC24V);
- Потребляемая мощность: 6.0 Вт;
- Температурный диапазон: от -10 до +80°C;
- Максимально допустимое давление: 1.6 МПа.
