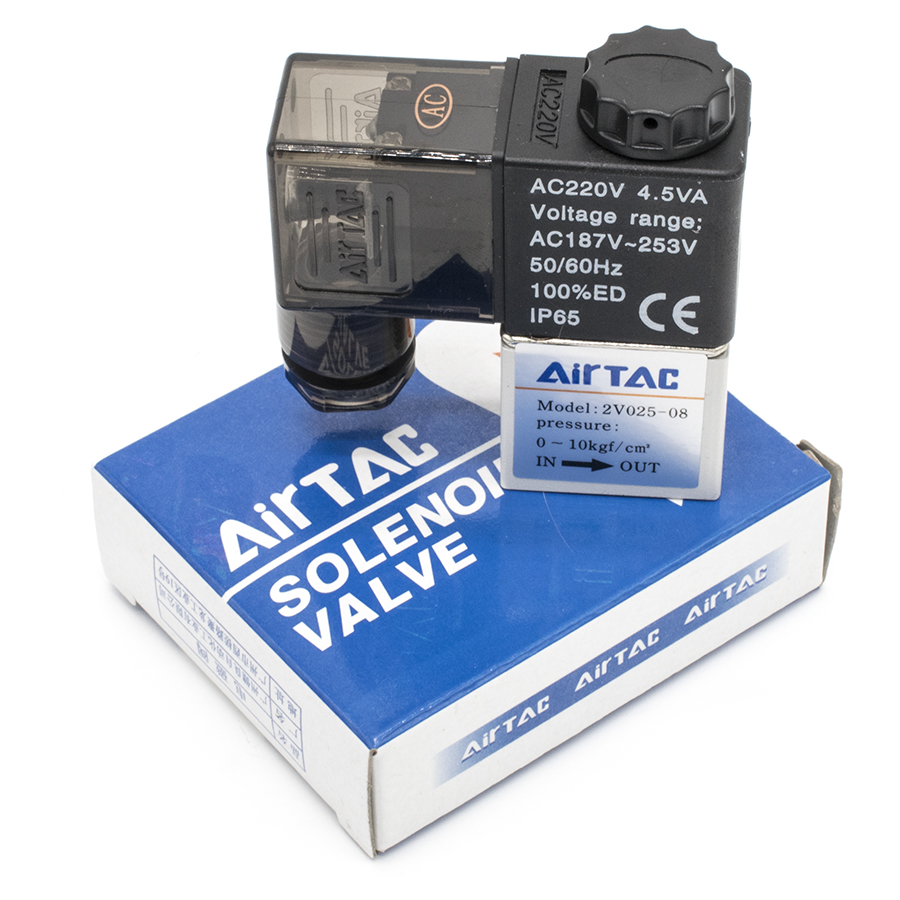

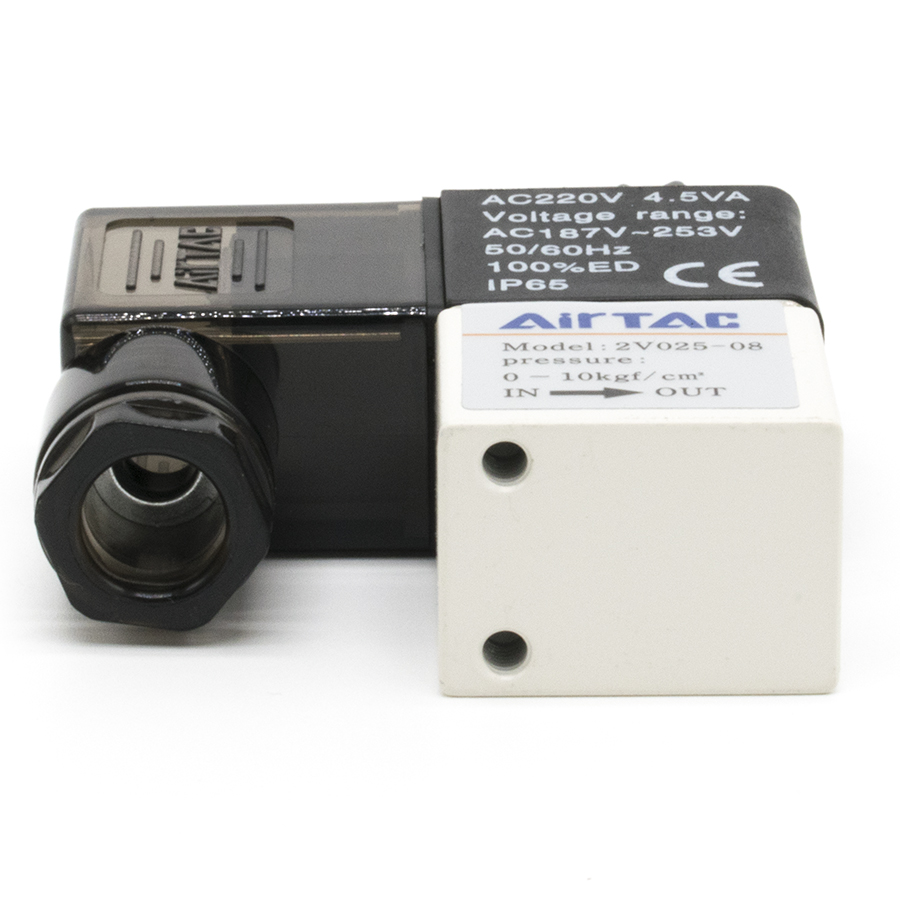

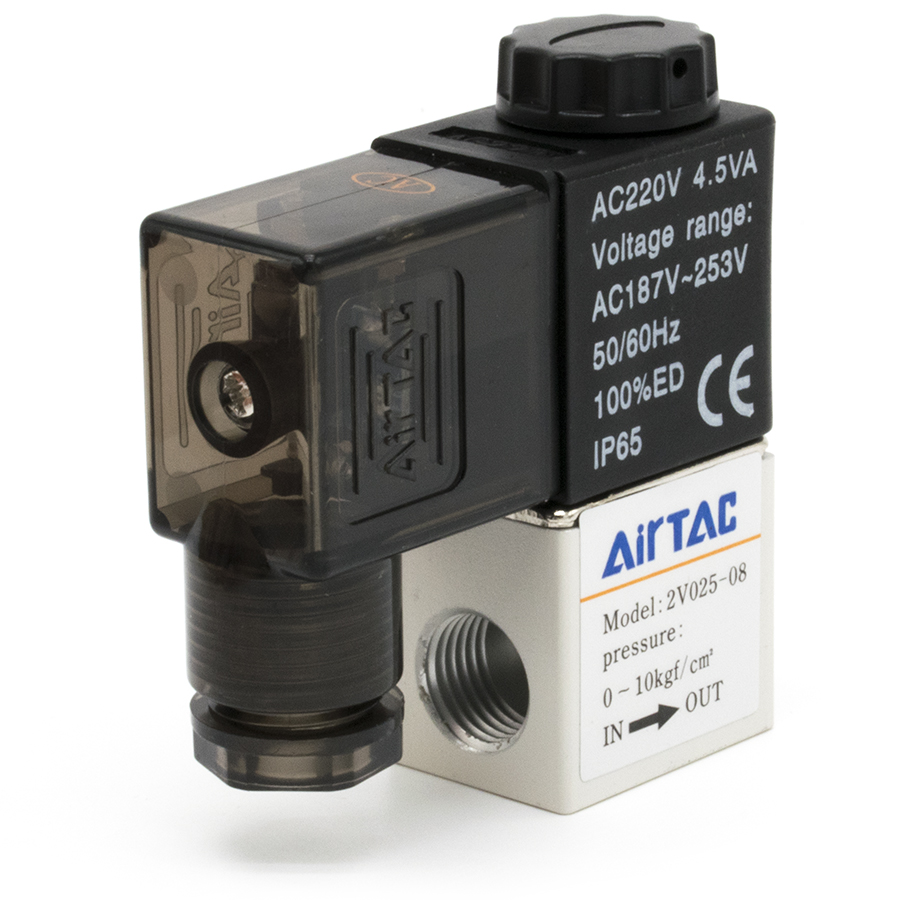

Техническое описание пневмоклапана 2V025-08 220VAC
Электромагнитный пневмоклапан серии 2V025 представляет собой двухлинейный двухпозиционный (2/2) запорный орган прямого действия, предназначенный для управления потоками сжатого воздуха, воды и масел с кинематической вязкостью не более 20 сСт. Изделие соответствует требованиям ГОСТ 19264-82 в части общих технических условий для пневмораспределителей.
Конструктивные и эксплуатационные особенности:
- Принцип работы: Клапан относится к типу нормально-закрытых (НЗ), обеспечивая перекрытие потока при отсутствии напряжения на катушке. Прямое действие пилотного управления позволяет функционировать в диапазоне давления от 0 до 10 Бар.
- Материалы и среда: Устройство адаптировано для работы в температурном диапазоне от -20 °C до +60 °C. Корпус рассчитан на кратковременное пиковое давление до 15 Бар.
- Электрические характеристики: Катушка управления рассчитана на номинальное напряжение 220VAC с допустимым отклонением ±10%. Потребляемая мощность составляет 4.5VA, что обеспечивает высокую энергоэффективность при частоте срабатывания до 5 циклов в секунду.

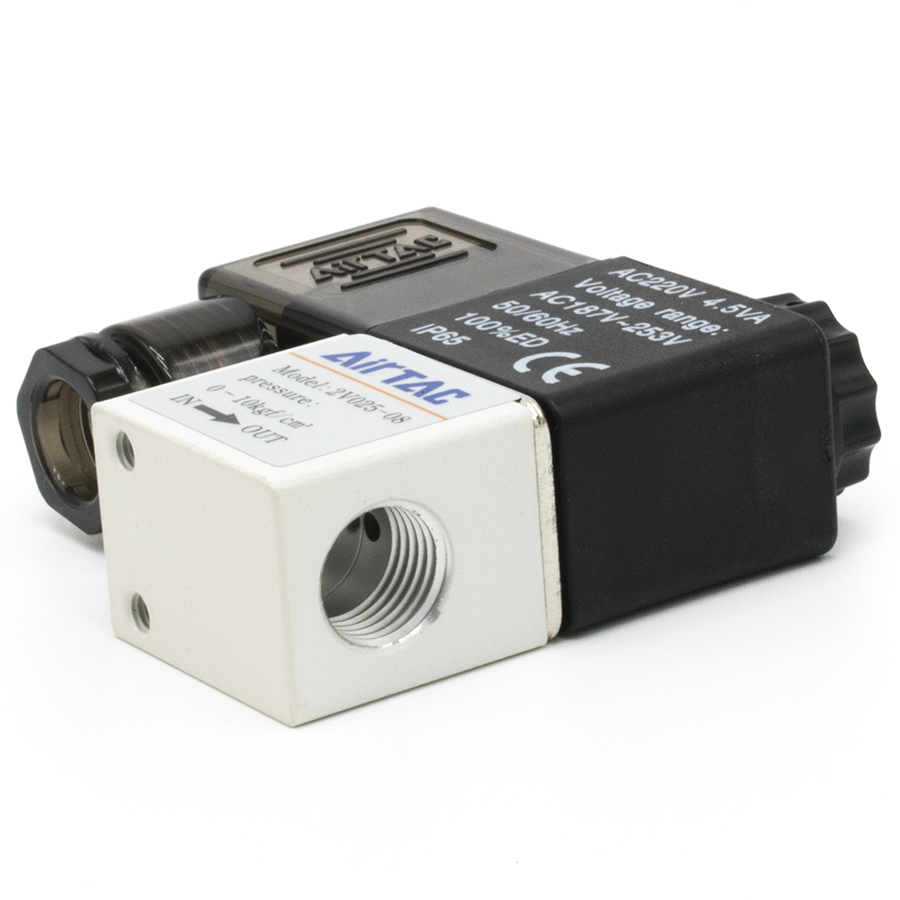

- Пневматические параметры: Присоединительные порты имеют резьбу G1/4". Условный проход (диаметр отверстия) составляет 2.5 мм, что обеспечивает пропускную способность на уровне 0.25 м³/ч.
Технические характеристики согласно регламенту:
Минимальное время срабатывания устройства составляет 0.05 сек, что позволяет использовать его в высокопроизводительных автоматизированных системах. Монтаж и эксплуатация должны производиться с учетом требований промышленной безопасности и технических стандартов ГОСТ.
