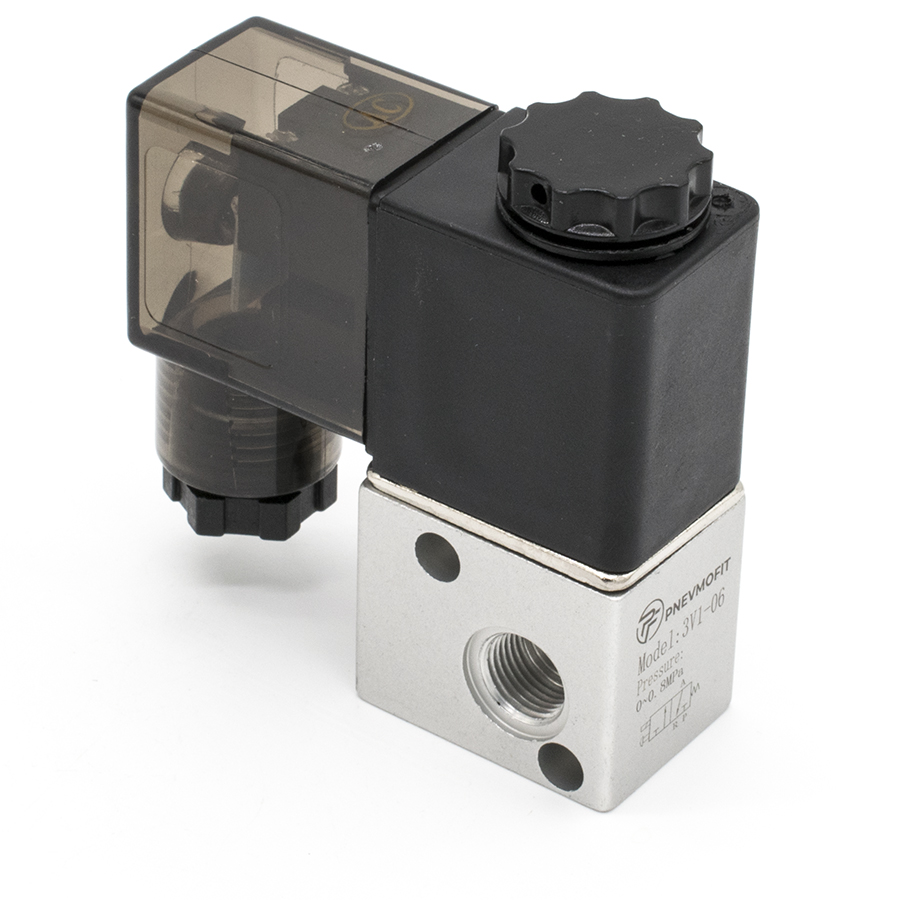

Техническое описание пневмораспределителя 3V1-06 AC220V
Пневматический распределитель серии 3V1-06 представляет собой трехлинейный двухпозиционный (3/2) клапан прямого электромагнитного действия. Данное устройство предназначено для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих режимов осуществляется посредством воздействия электромагнитного поля катушки на запорный элемент, что обеспечивает высокую точность и скорость срабатывания.
Конструктивные и эксплуатационные особенности:
- Тип управления: Одностороннее электромагнитное управление (возврат пружинный).
- Исполнение: Нормально-закрытый (NC), что обеспечивает отсечку давления при отсутствии питающего напряжения.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Среда эксплуатации: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Стандарты качества: Изделие соответствует требованиям ГОСТ 31441.1-2011 (Оборудование неэлектрическое, предназначенное для использования в потенциально взрывоопасных средах) и ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические параметры:
- Рабочее давление: 0.0 – 0.8 МПа (допускается работа в вакуумных линиях при соответствующей схеме подключения).
- Максимальное испытательное давление: 1.2 МПа.
- Напряжение питания: переменный ток AC 220V с допустимым отклонением ±10%.
- Класс защиты соленоида: IP65 (пыле- и влагозащищенное исполнение).
- Температурный диапазон: от -10 до +60 °C.
