Техническое описание пневмопедали K23R7-8

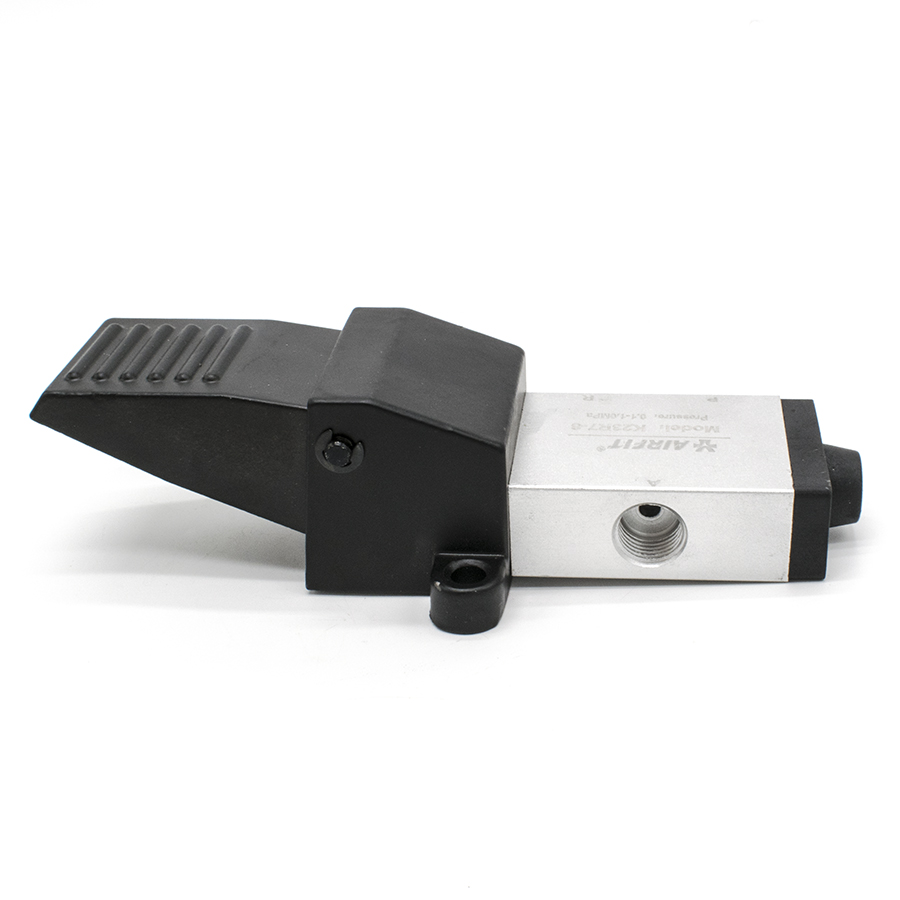

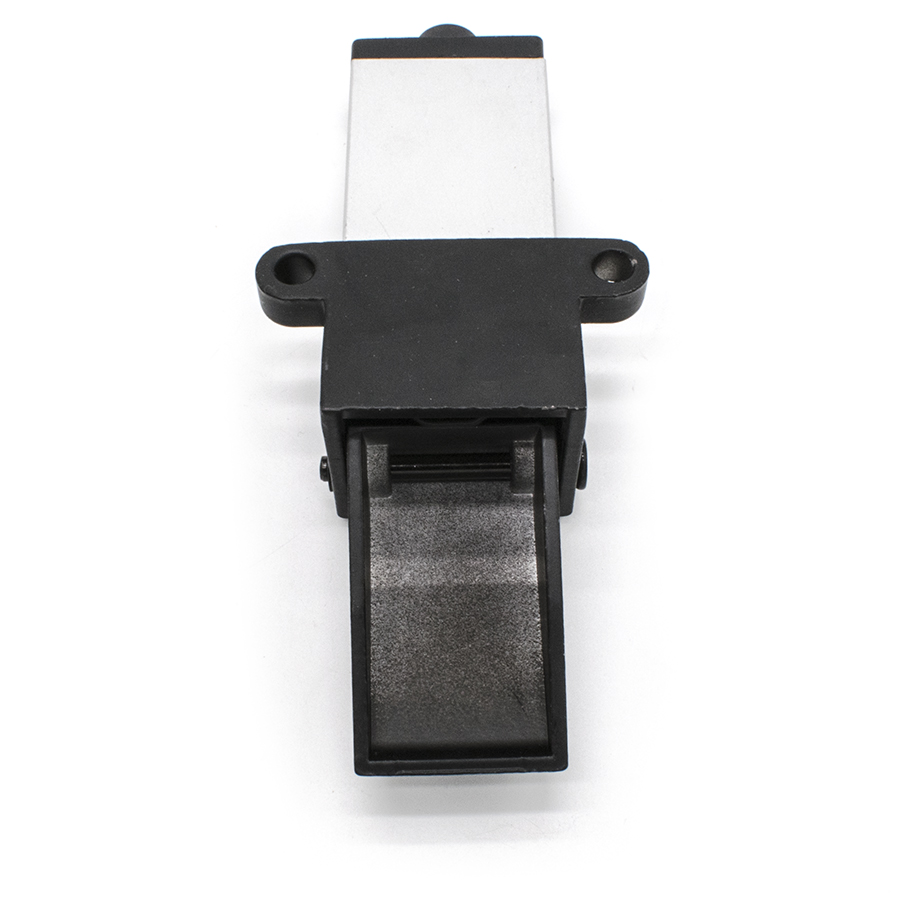

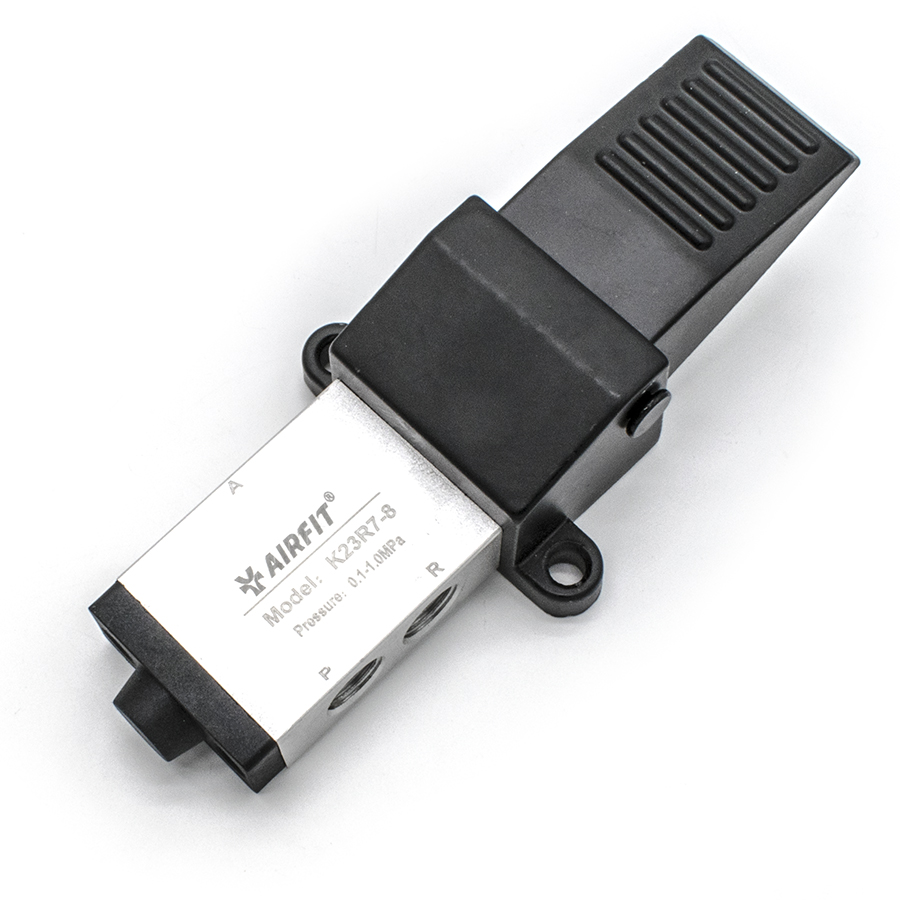

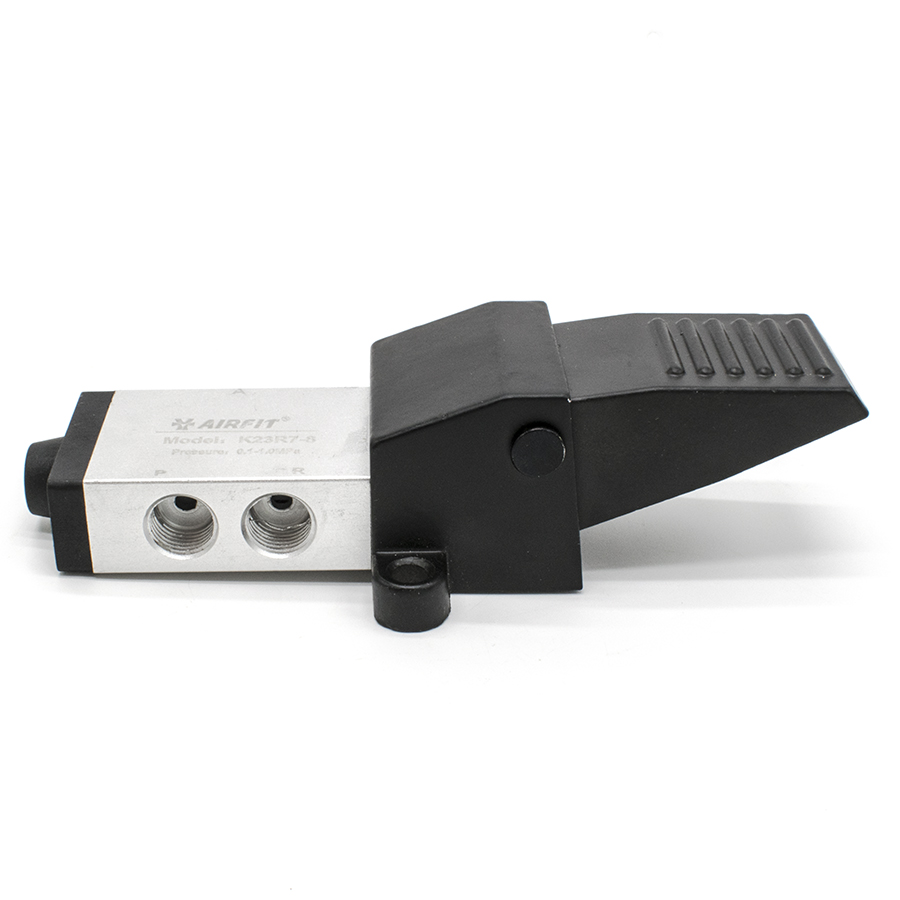

Пневматический распределитель с ножным управлением (пневмопедаль) серии K23R7-8 предназначен для управления потоками сжатого воздуха в исполнительных механизмах пневматических систем. Устройство функционирует по принципу 3/2 линейного распределения (трехлинейный двухпозиционный) с пружинным возвратом в исходное состояние.
Конструктивное исполнение соответствует требованиям ГОСТ 31051-2002 и ГОСТ 12.2.101-84 в части обеспечения безопасности и эргономики органов управления. Корпус выполнен из коррозионностойкого алюминиевого сплава, педаль оснащена защитным кожухом для предотвращения случайного срабатывания.
Технические характеристики:
- Тип распределителя: 3/2 (трехлинейный двухпозиционный)
- Тип управления: механический (ножной привод)
- Рабочая среда: сжатый воздух (фильтрация не менее 40 мкм)
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8.0 бар)
- Присоединительная резьба: G1/4"
- Температурный диапазон: от -5°C до +60°C
- Материал уплотнений: NBR (нитрильный каучук)
- Соответствие стандартам: ГОСТ 18460-91
