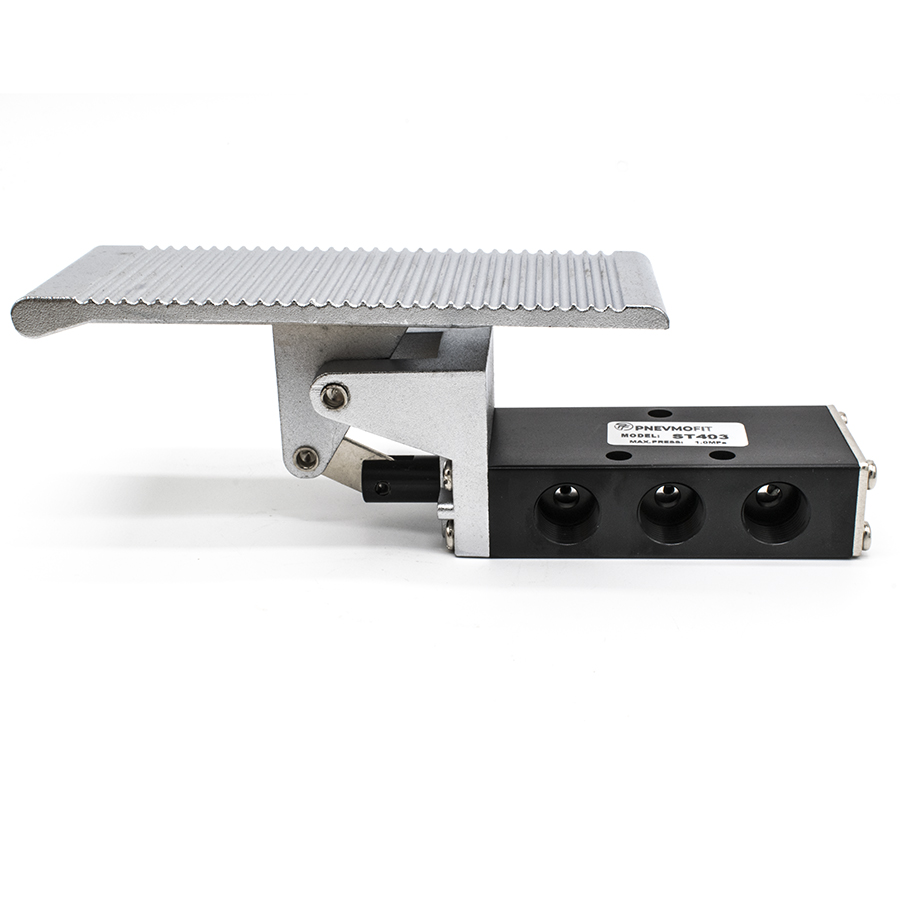

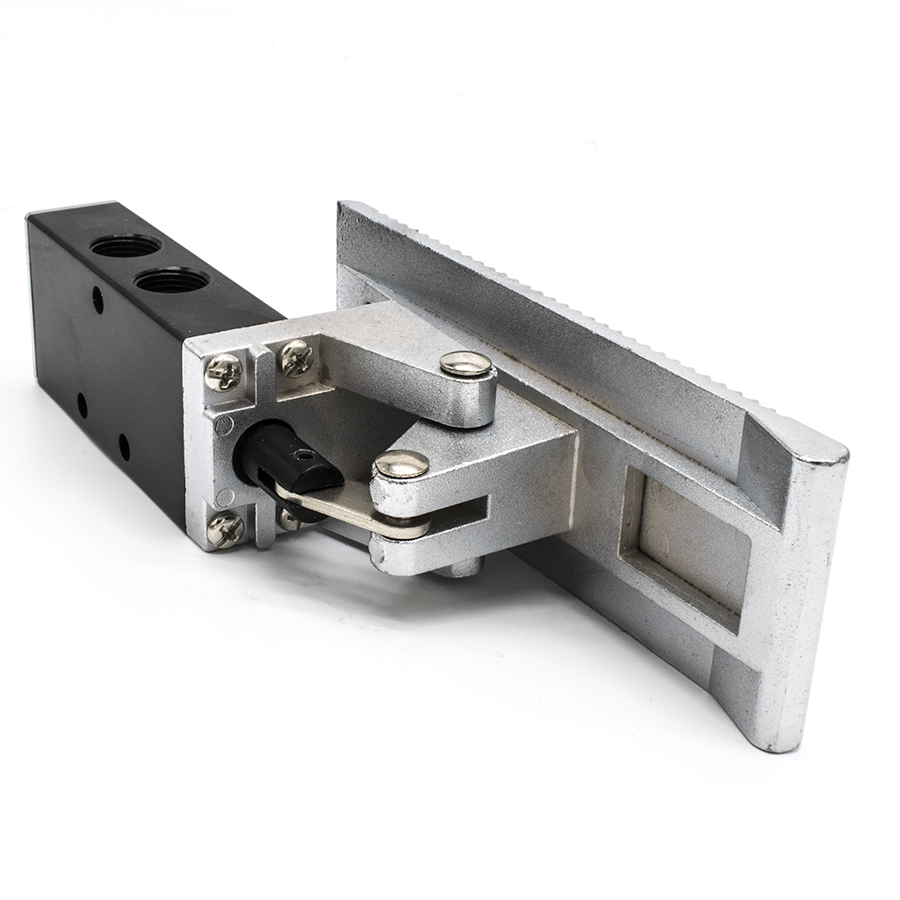

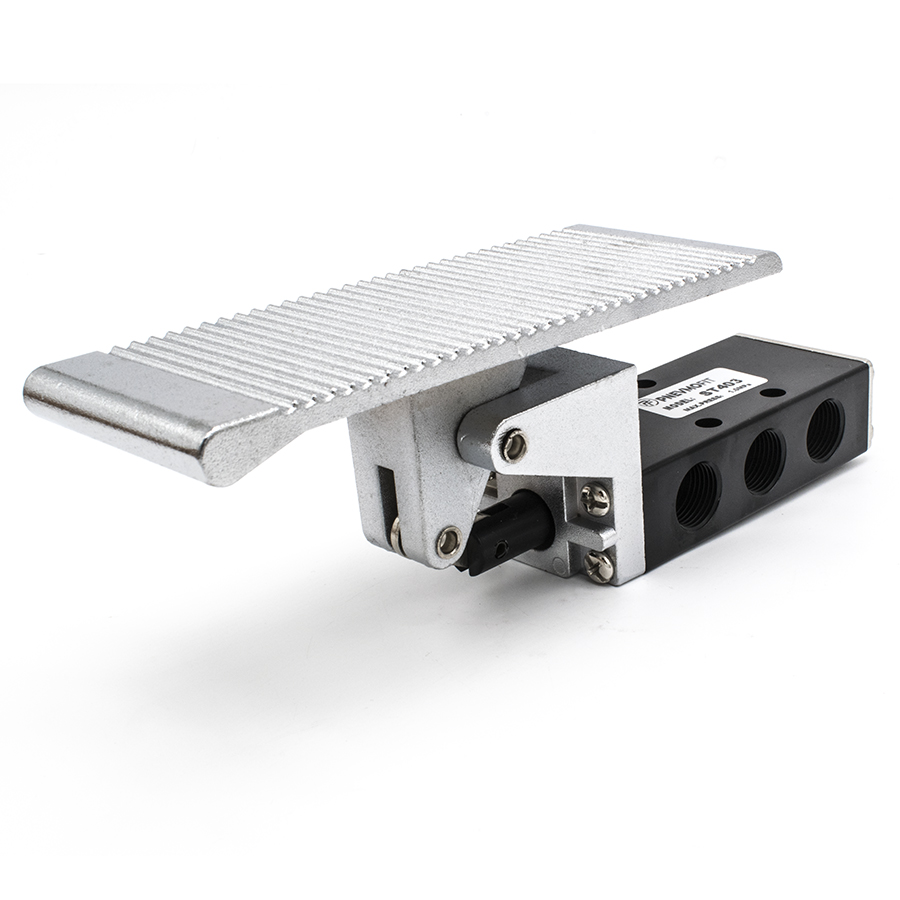

Техническое описание пневмопедали ST403
Пневматический распределитель с ножным управлением (пневмопедаль) серии ST403 предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно рабочей схеме 5/2 (пятилинейный двухпозиционный) и соответствует требованиям ГОСТ 31051-2002 в части общих технических условий для пневматических приводов и устройств управления.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность механизма при интенсивных циклических нагрузках.
- Механизм управления: Механическое воздействие на педаль обеспечивает четкое переключение позиций золотника.
- Присоединительные порты: Резьбовые отверстия G3/8" обеспечивают надежную герметизацию и высокую пропускную способность магистрали.
- Рабочая среда: Очищенный сжатый воздух (с фильтрацией не менее 40 мкм). Допускается работа как с подачей смазки (масляный туман), так и без нее.
Технические характеристики:
- Тип распределителя: 5/2 линейный/позиционный;
- Диапазон рабочего давления: от 0 до 1.0 МПа (10 Бар);
- Температурный режим эксплуатации: от -5 °C до +70 °C;
- Условный проход (Ду): соответствует присоединительной резьбе G3/8".
Изделие спроектировано для эксплуатации в автоматизированных линиях, зажимных устройствах и прочем пневматическом оборудовании, где требуется освобождение рук оператора в процессе управления циклом.
