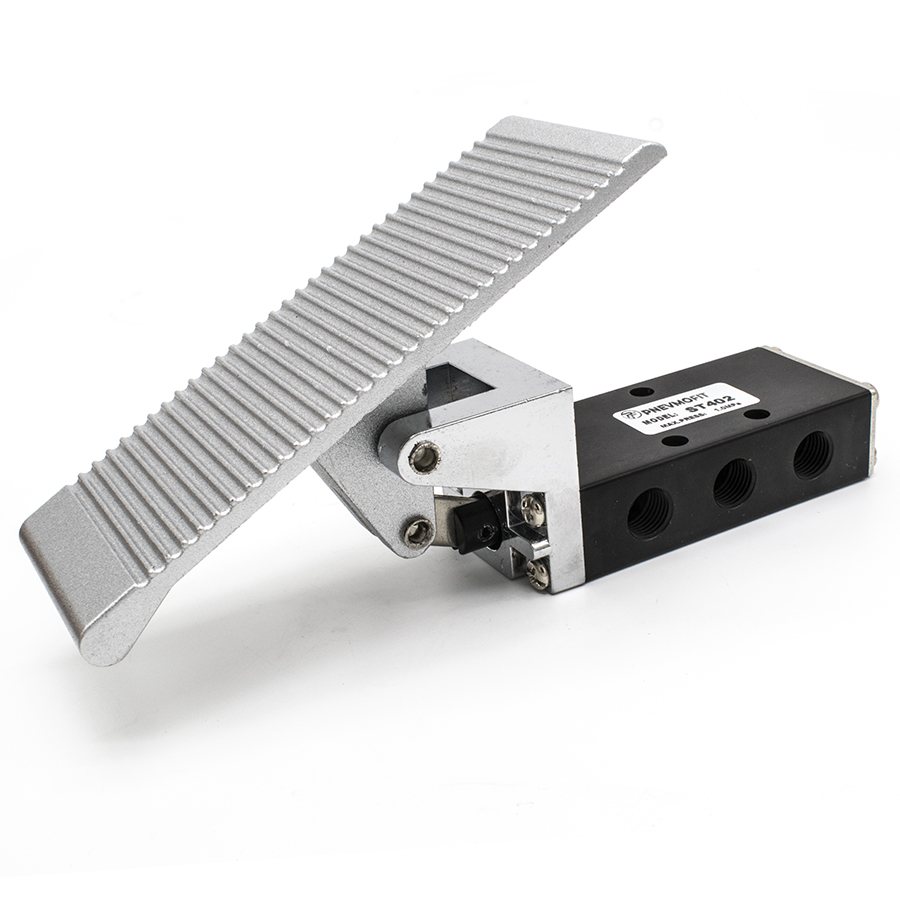

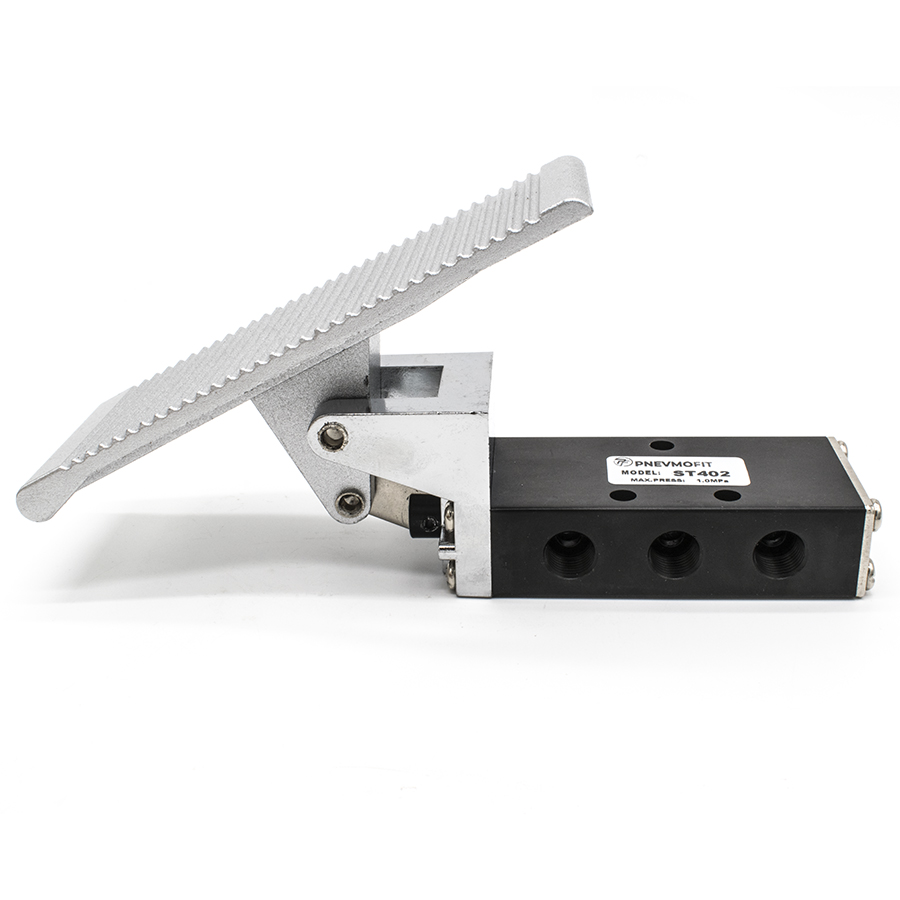

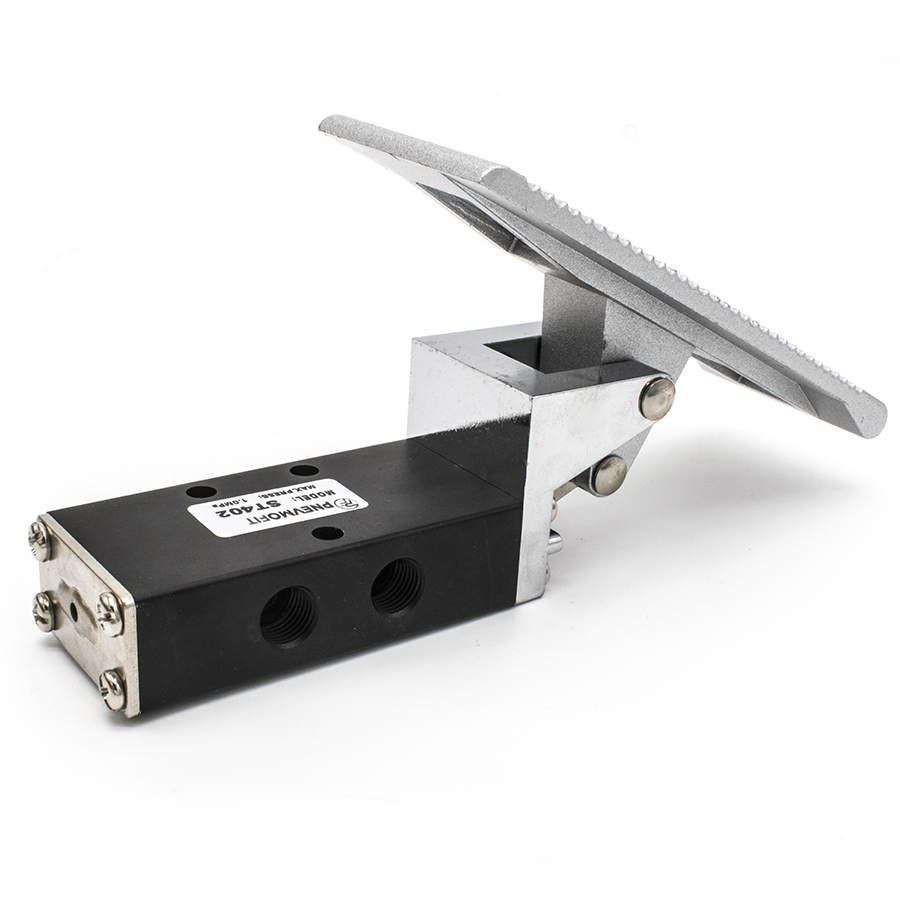

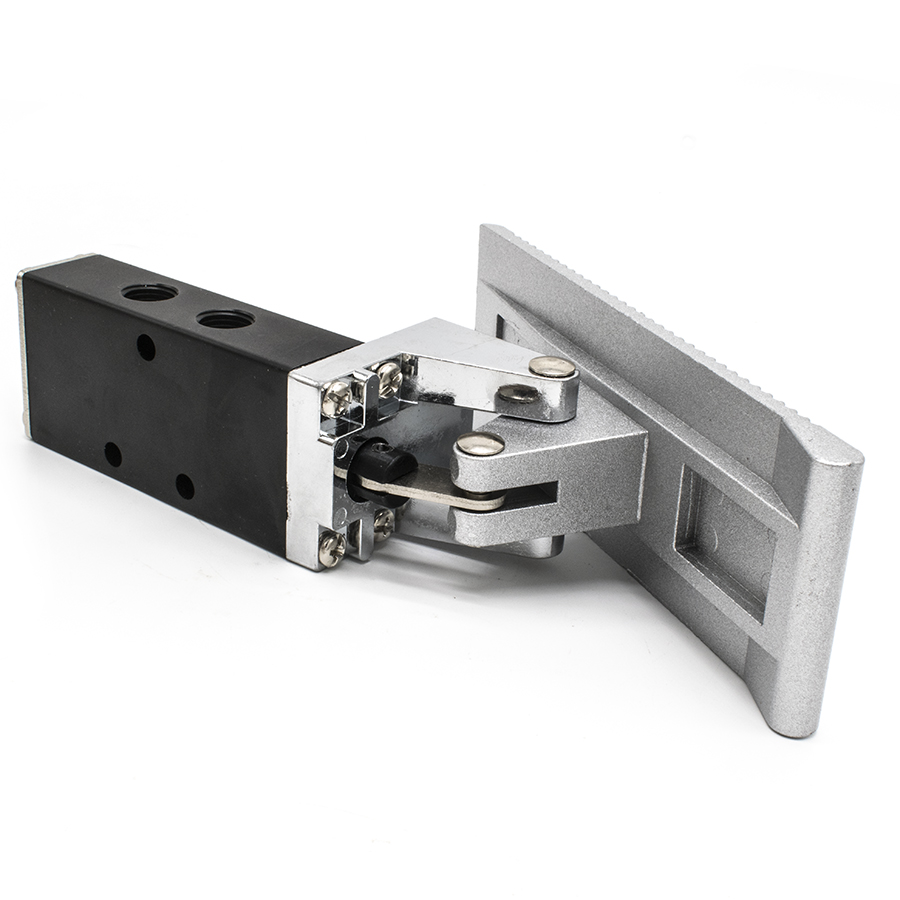

Техническое описание пневмопедали ST402
Пневматическая педаль ST402 представляет собой исполнительное устройство механического управления, предназначенное для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель функционирует по рабочей схеме 5/2 (пятилинейный двухпозиционный распределитель), что позволяет эффективно управлять пневмоцилиндрами двустороннего действия.
Корпус изделия выполнен из высокопрочного алюминиевого сплава методом литья под давлением, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых производственных условиях. Конструкция соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), гарантируя надежность срабатывания и герметичность соединений.
Технические особенности:
- Тип распределителя: золотникового типа с механическим приводом от педали.
- Рабочая среда: очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) согласно ГОСТ 17433-80.
- Присоединительные порты: внутренняя резьба G1/4", обеспечивающая высокую пропускную способность.
- Температурный диапазон: стабильное функционирование в интервале от -5 °C до +70 °C.
- Эксплуатационное давление: до 10 Бар (1.0 МПа).
Устройство оснащено защитным кожухом (в зависимости от модификации) для предотвращения случайного нажатия и обеспечения безопасности оператора в соответствии с нормами охраны труда на производстве.
