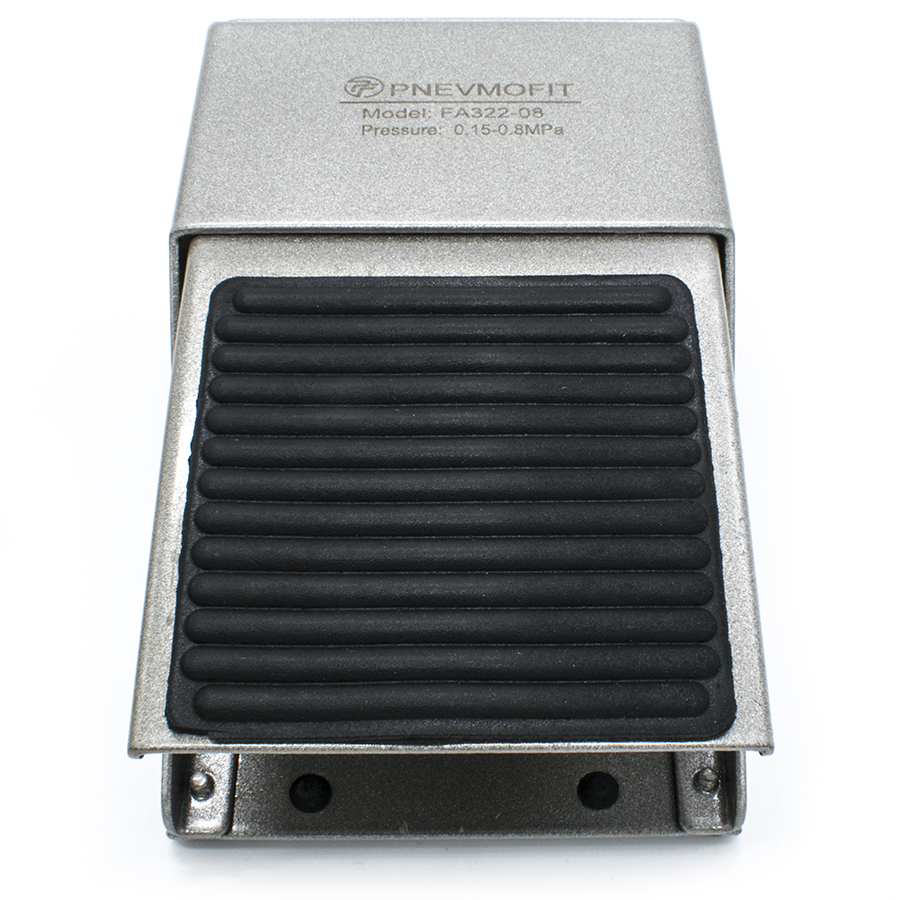

Техническое описание пневмораспределителя FA322-08
Пневматическая педаль FA322-08 представляет собой трехлинейный двухпозиционный (3/2) пневмораспределитель с механическим управлением. Устройство предназначено для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель функционирует без фиксации положения: переключение происходит при нажатии на педаль, а возврат в исходное состояние осуществляется пружинным механизмом после снятия усилия.
Конструктивные и эксплуатационные особенности:
- Материал корпуса: Высокопрочный алюминиевый сплав, обеспечивающий коррозионную стойкость и долговечность конструкции.
- Тип управления: Прямое механическое воздействие (ножной привод).
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Герметичность: Соответствует высоким стандартам промышленной пневматики, обеспечивая стабильную работу в диапазоне давлений 0.15–0.8 МПа.
- Стандартизация: Изделие разработано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:

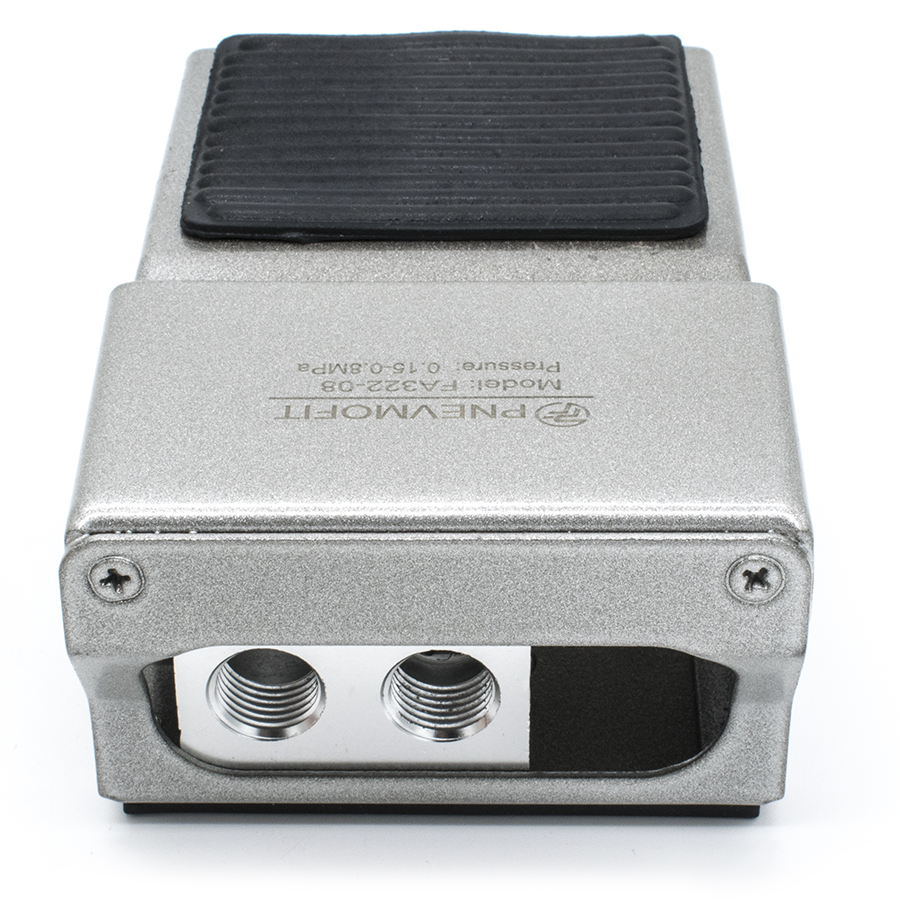

- Присоединительная резьба (вход/выход): G1/4"
- Резьба выхлопного отверстия: G1/8"
- Диапазон рабочих температур: от -5 до +60°C
- Схема работы: 3/2 лин./поз.
