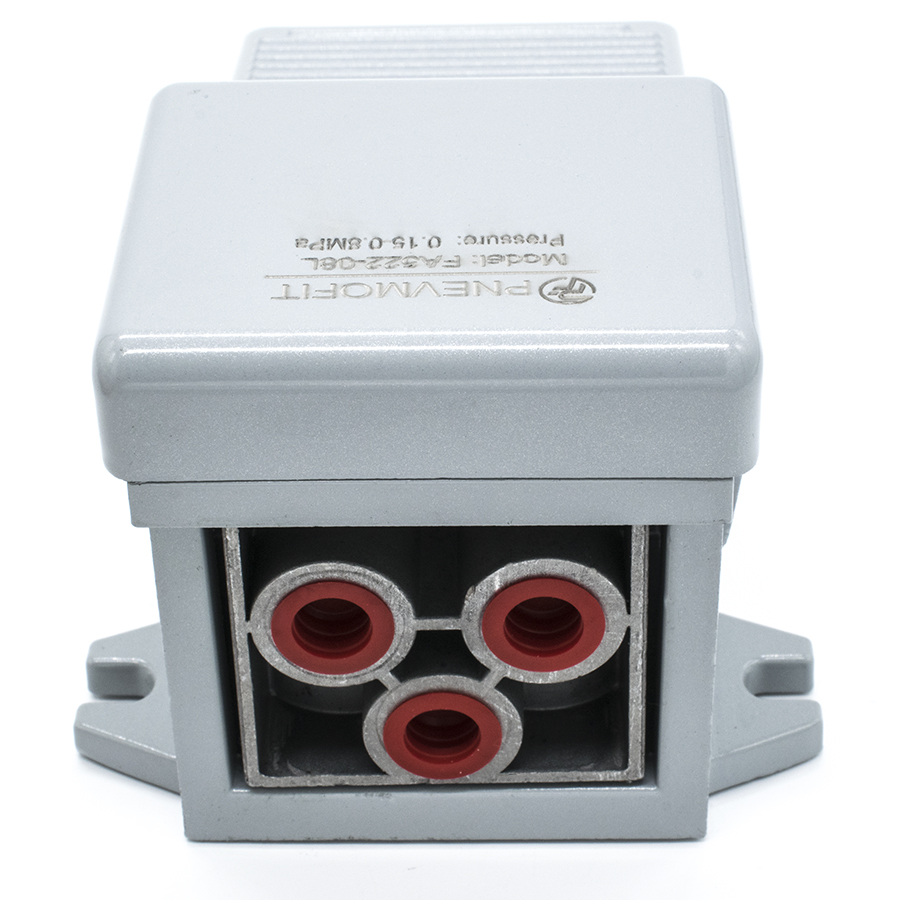

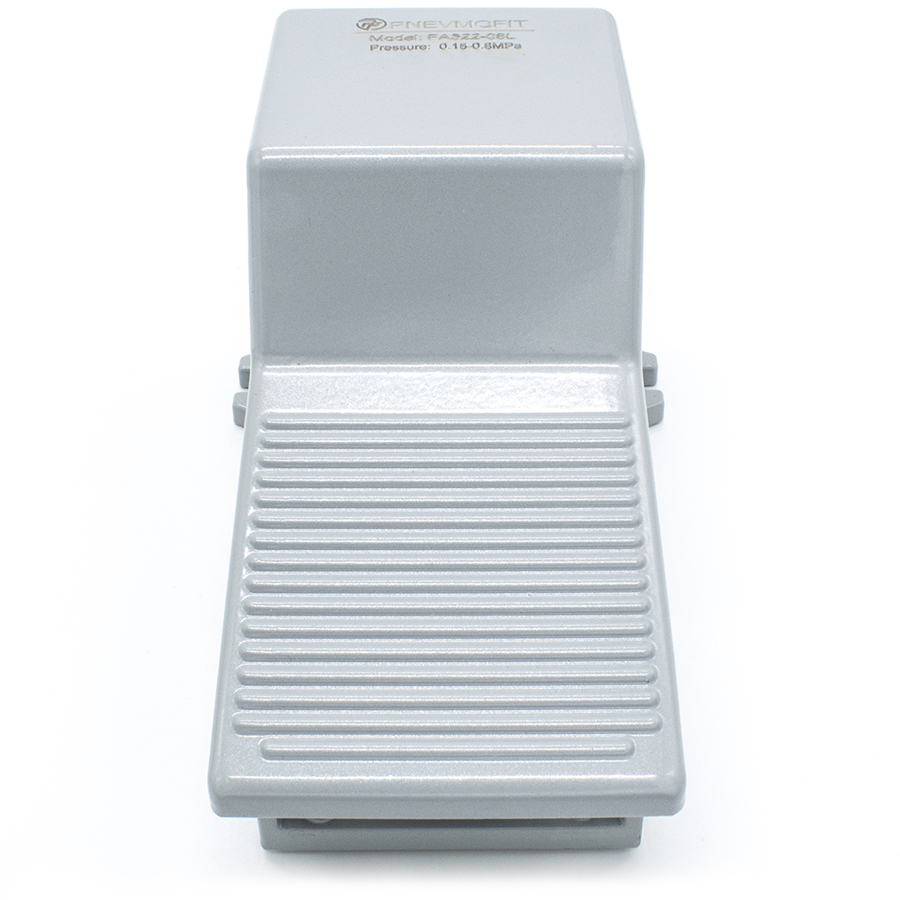

Техническое описание пневмопедали FA522-08
Пневматический распределитель с ножным управлением (пневмопедаль) серии FA522-08 предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно схеме 5/2 (пятилинейный двухпозиционный) и соответствует требованиям ГОСТ 18460-91 в части пневматических приводов и устройств управления.
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое воздействие на педальный рычаг без фиксации в рабочем положении (подпружиненный возврат в исходное состояние).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность подвижных элементов.
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Герметичность: Обеспечивается за счет прецизионной обработки золотникового механизма и применения износостойких уплотнений.
Технические характеристики:
- Присоединительная резьба: G1/4" (линии питания и потребителей);
- Диапазон рабочего давления: 0 – 1.0 МПа (0 – 10 бар);
- Максимально допустимое давление: 1.5 МПа;
- Температурный диапазон эксплуатации: от -20°C до +70°C;
- Условный проход: 8 мм.
Изделие спроектировано для обеспечения высокой частоты циклов переключения и обладает повышенным ресурсом наработки на отказ в условиях интенсивной эксплуатации.
