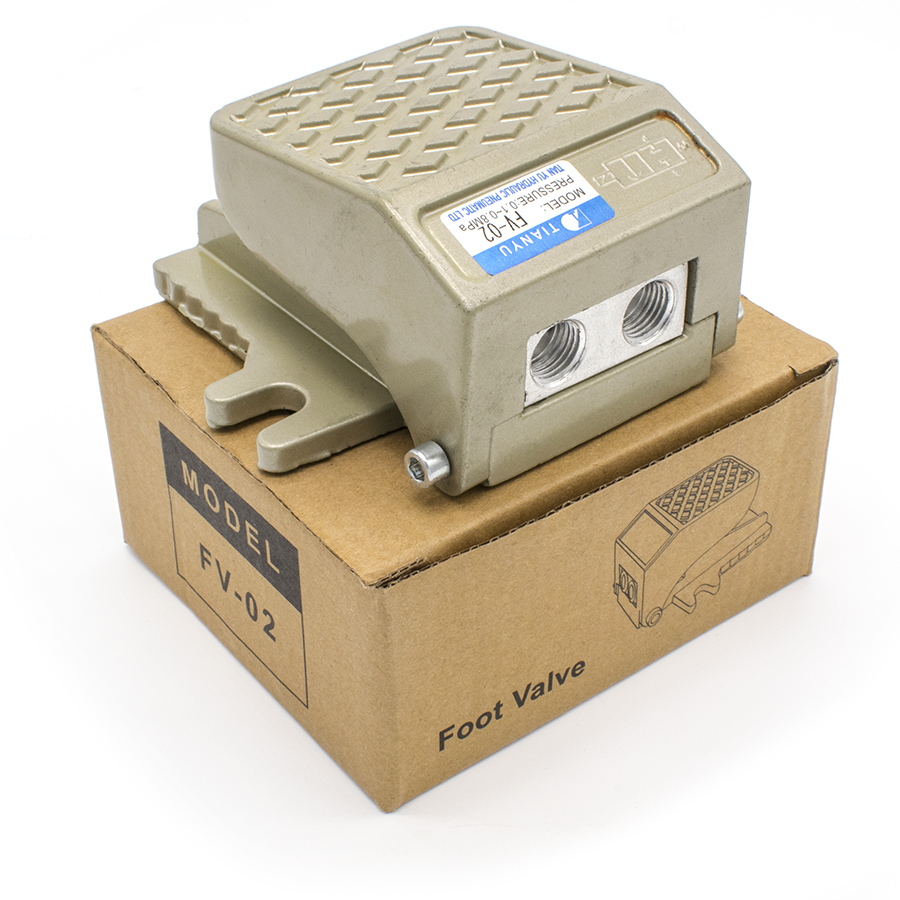

Техническое описание пневмопедали FV-02
Пневматическая педаль FV-02 представляет собой двухлинейный двухпозиционный (2/2) распределитель с механическим управлением без фиксации. Устройство предназначено для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Конструктивное исполнение соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы

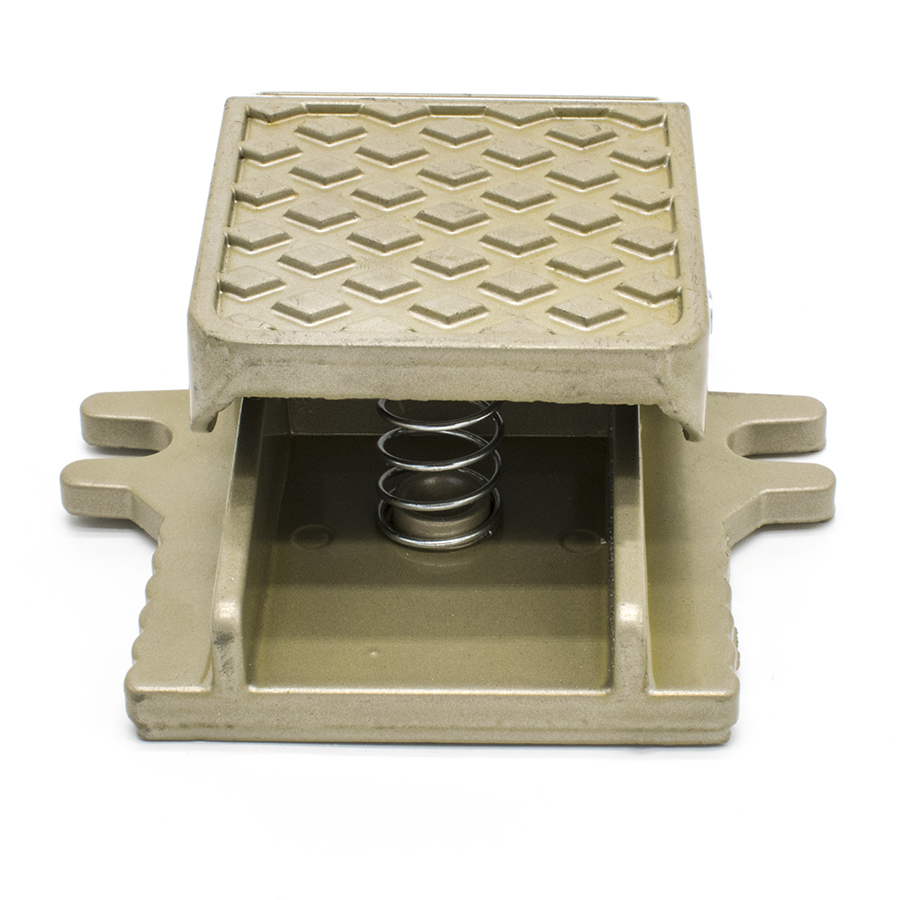

Корпус изделия выполнен из высокопрочного алюминиевого сплава методом литья под давлением, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях. Управление осуществляется путем нажатия на педаль, которая воздействует на подпружиненный золотниковый механизм. При снятии усилия с педали возвратная пружина автоматически переводит клапан в исходное закрытое состояние.
Технические характеристики:
- Тип распределителя: 2/2 (нормально-закрытый);

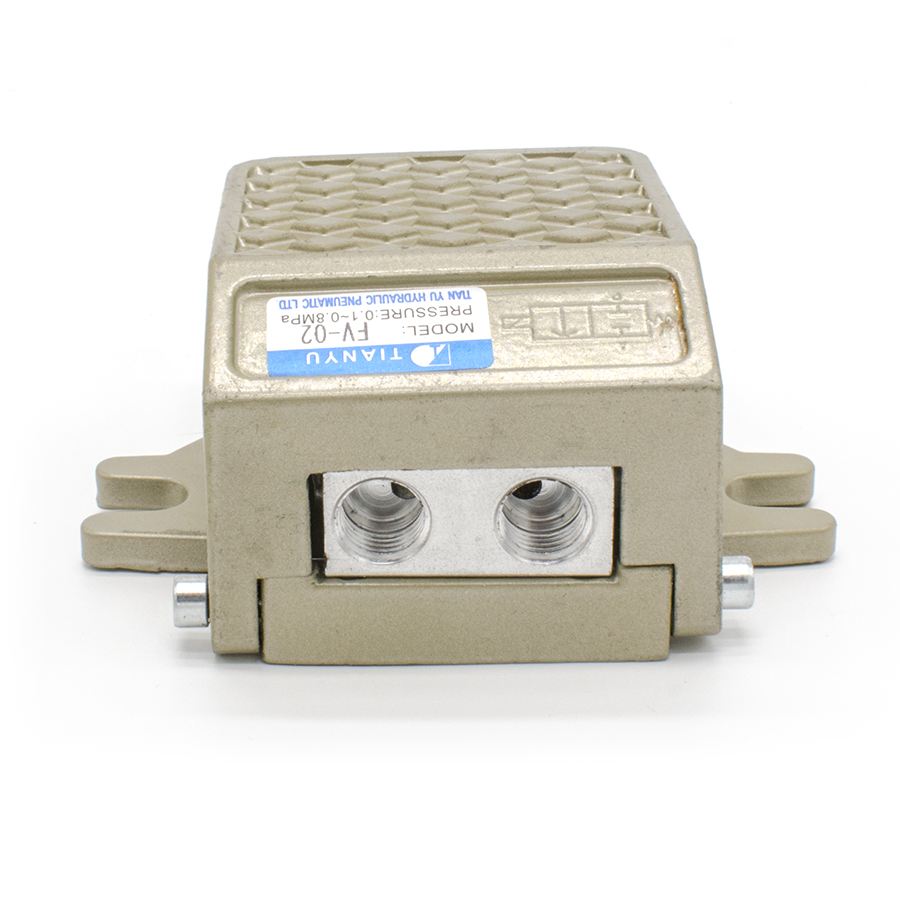

- Присоединительная резьба: G1/4" (согласно ГОСТ 6357-81);
- Рабочая среда: очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм;
- Номинальное давление: 0.8 МПа (8 Бар);
- Максимально допустимое давление: 1.0 МПа (10 Бар);
- Диапазон рабочих температур: от -20 до +70 °C;
- Материал уплотнений: NBR (нитрильный каучук), обеспечивающий герметичность класса А по ГОСТ 19832-87.
Изделие отличается высокой пропускной способностью и низким усилием срабатывания, что позволяет интегрировать его в системы автоматизации прессового, зажимного и формовочного оборудования.
