Техническое описание пневмопедали 4F210-08G
Пневматический распределитель с ножным управлением (пневмопедаль) серии 4F210-08G предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно ГОСТ 18460-91, что гарантирует соблюдение стандартов качества и надежности пневматических приводов.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий управление цилиндрами двустороннего действия.

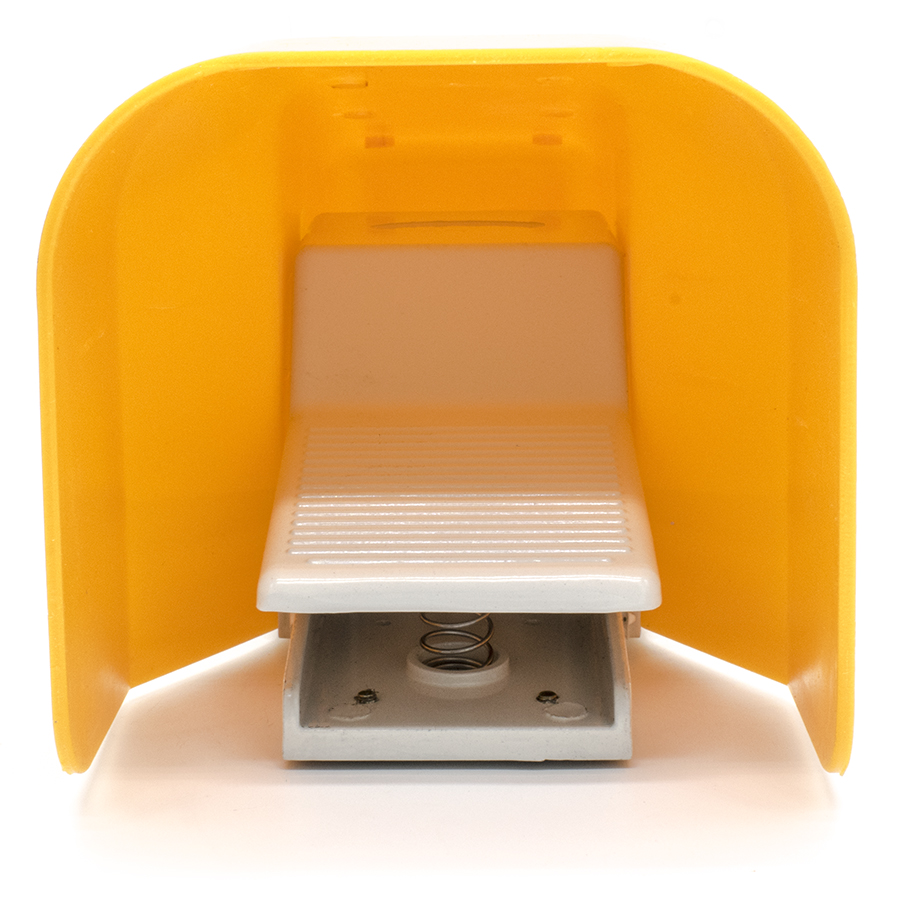

- Механизм управления: Механический привод педального типа без фиксации (подпружиненный возврат в исходное положение).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам.
- Присоединительные порты: Резьбовые отверстия G1/4" обеспечивают герметичное соединение с пневмолиниями.
Технические параметры:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм).
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар).
- Максимально допустимое давление: 1.0 МПа (10 Бар).
- Температурный режим эксплуатации: от -20°C до +70°C.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 12.2.101-84 по безопасности пневматических приводов.
