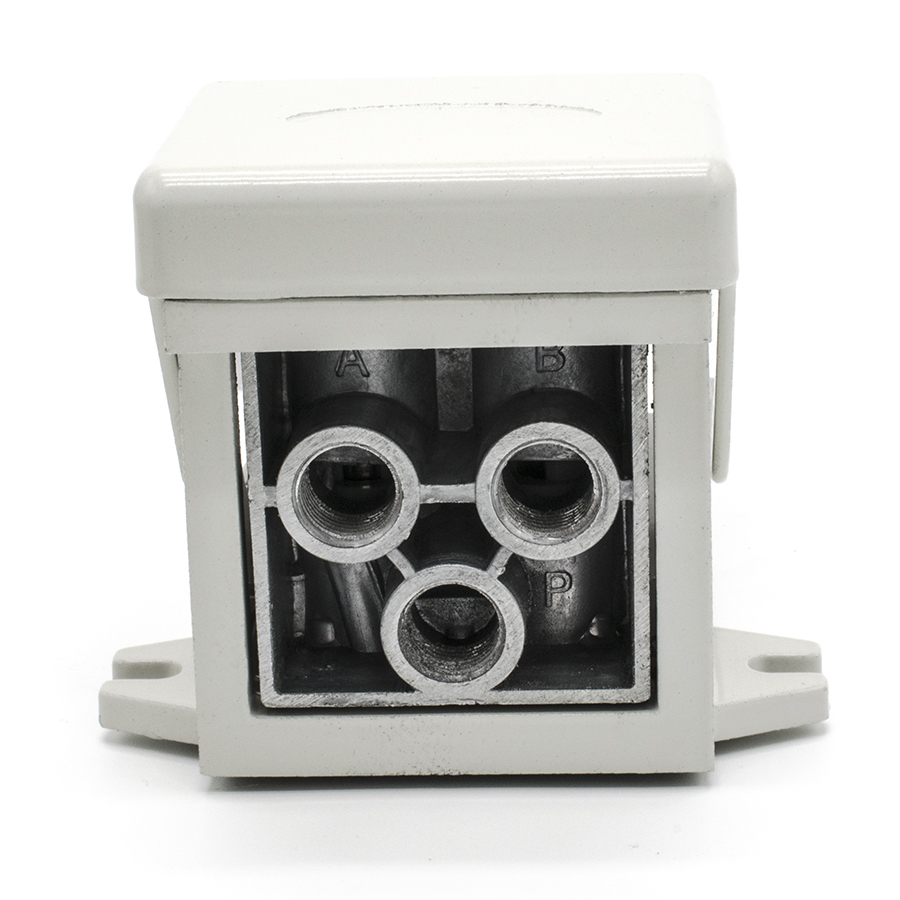

Техническое описание пневматического распределителя 4F210-08
Пневматическая педаль модели 4F210-08 представляет собой пятилинейный двухпозиционный (5/2) распределитель с ножным управлением без механической фиксации. Устройство предназначено для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные особенности и принцип работы
Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях. Управление осуществляется путем нажатия на педаль, что приводит к перемещению внутреннего золотника и перенаправлению воздушных потоков между портами. Возврат в исходное состояние происходит автоматически под воздействием пружинного механизма при снятии усилия с педали.
Технические характеристики и стандарты
- Тип распределителя: 5/2 линейный/позиционный.
- Присоединительная резьба: G1/4", обеспечивающая надежное герметичное соединение.
- Рабочее давление: от 0 до 0.8 МПа (8 Бар).
- Максимальное допустимое давление: 1.0 МПа (10 Бар).
- Температурный диапазон: эксплуатация при температуре окружающей среды и рабочей среды от -20°C до +70°C.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности при эксплуатации пневматических систем.
Данный пневмораспределитель оптимально подходит для управления цилиндрами двустороннего действия и другими исполнительными механизмами, где требуется оперативное ножное управление без блокировки положения.
