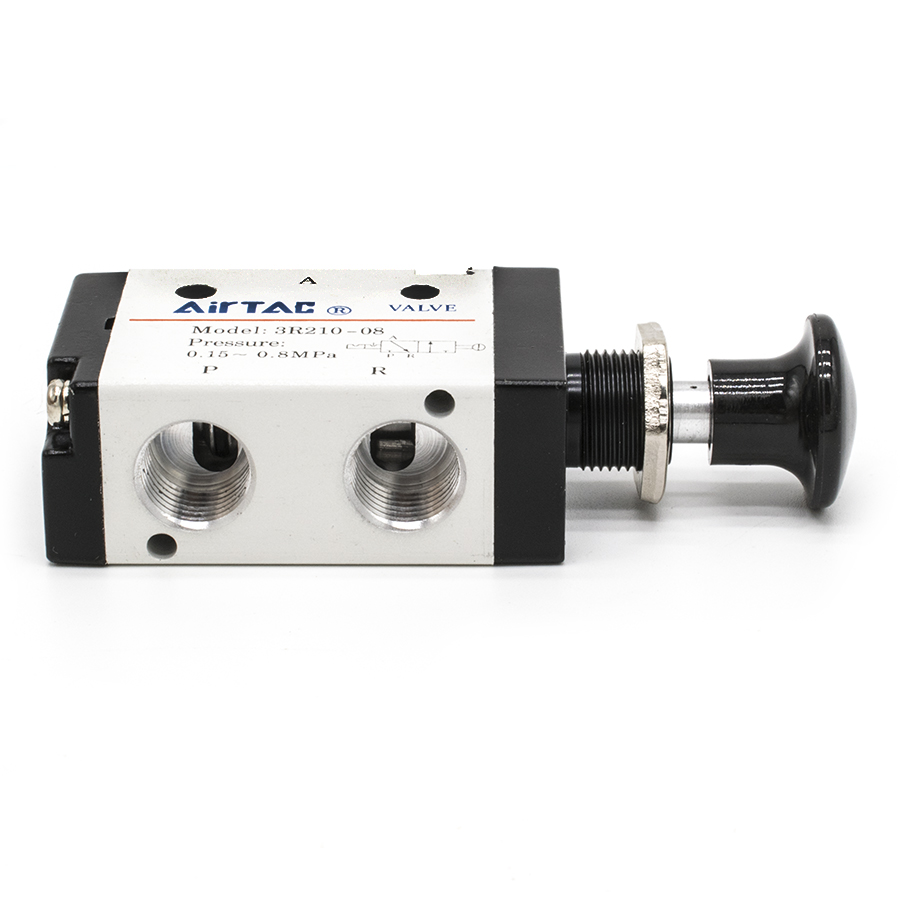

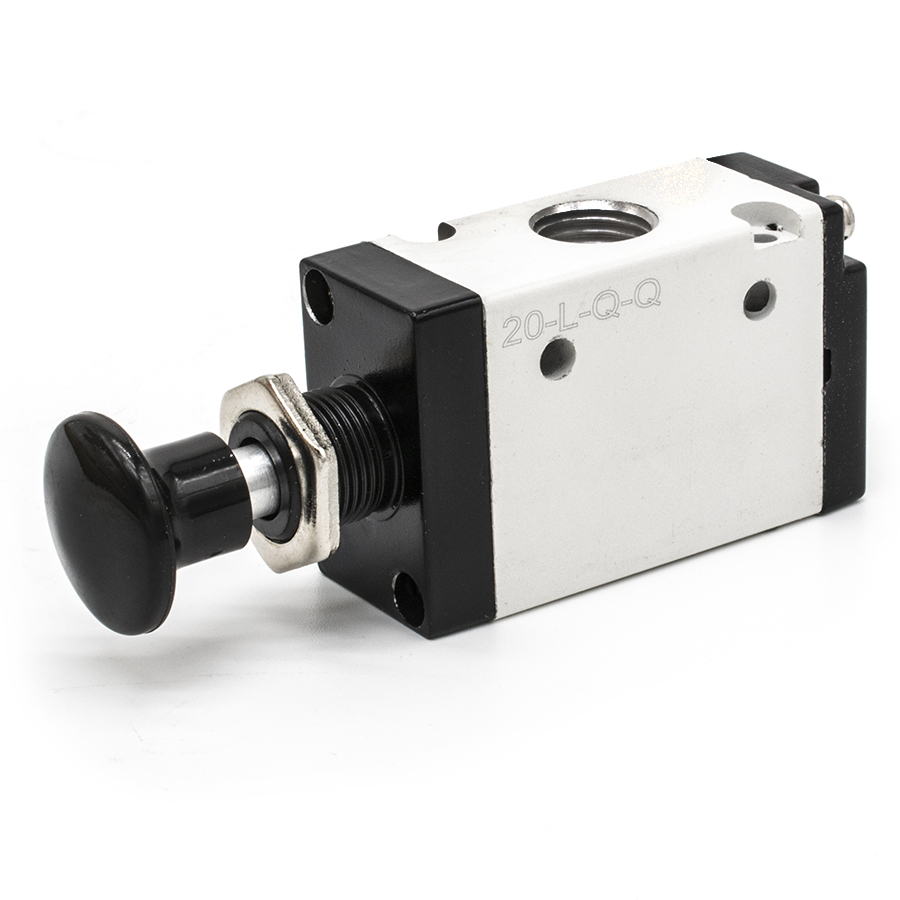

Техническое описание пневмораспределителя 3R210-08
Пневматический распределитель серии 3R210-08 представляет собой устройство с механическим (ручным) управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент спроектирован по схеме 3/2 (трехлинейный двухпозиционный) и функционирует в режиме прямого действия.
Конструктивные особенности и эксплуатация
Корпус изделия выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях. Уплотнения и внутренняя геометрия клапана оптимизированы для работы со сжатым воздухом, прошедшим очистку через фильтрующий элемент с тонкостью фильтрации не менее 40 мкм. Распределитель соответствует техническим требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:
- Тип управления: Ручной рычаг с прямой передачей усилия на золотник.
- Рабочая среда: Подготовленный сжатый воздух.
- Диапазон рабочего давления: 0 – 0.8 МПа (0-8 бар).
- Температурный режим: Эксплуатация допускается при температуре окружающей среды и рабочей среды от -20 до +70 °C.
- Присоединительные порты: Резьбовые отверстия G1/4" для входа, выхода и сброса давления.
- Функциональное состояние: Нормально открытый (N.O.).
Изделие соответствует нормам безопасности и стандартам качества, предъявляемым к промышленной пневмоавтоматике согласно ГОСТ 12.2.101-84.
