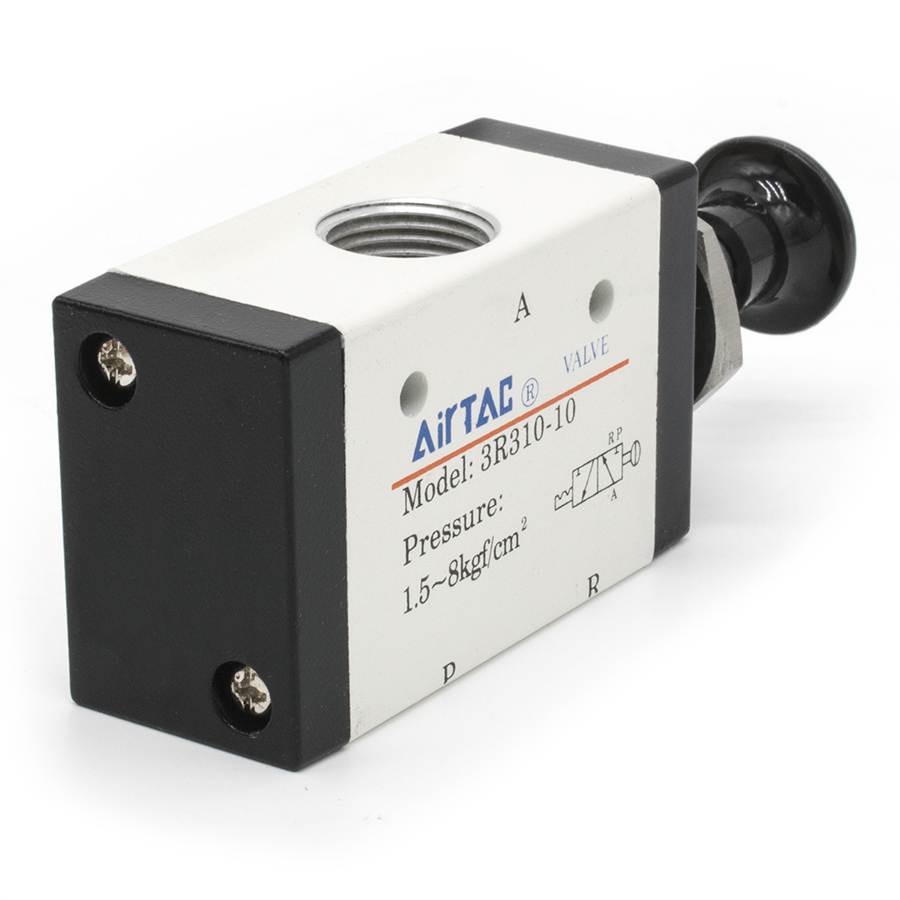

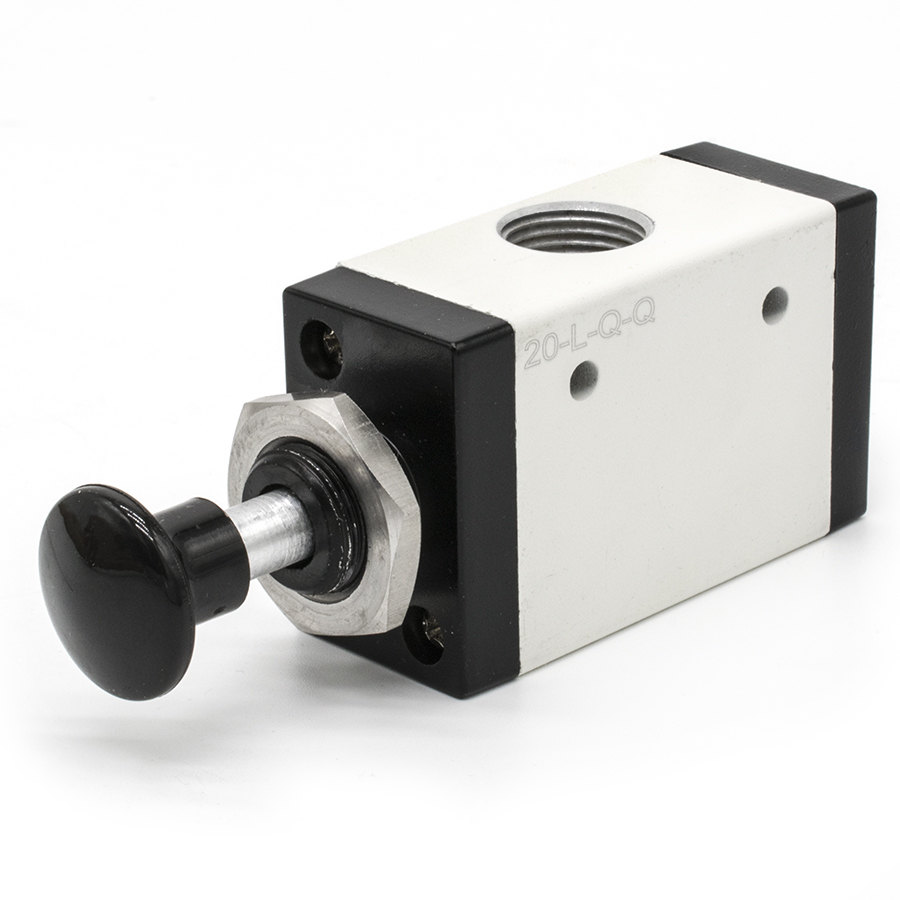

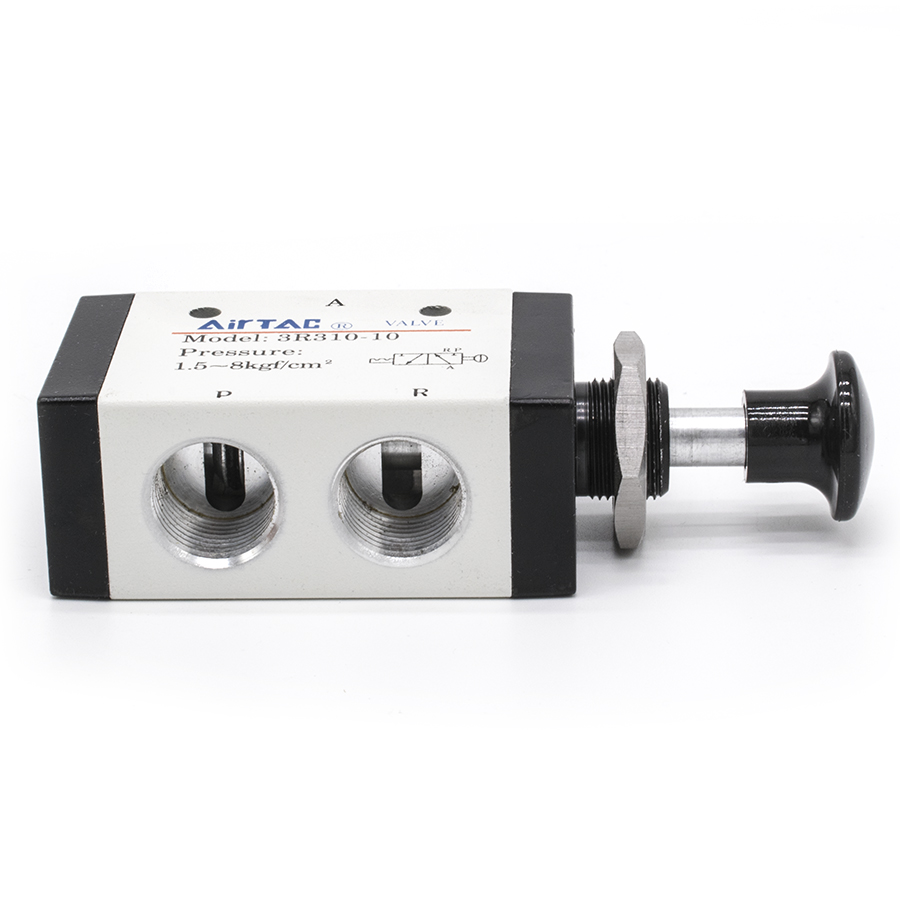

Техническое описание пневмораспределителя 3R310-10
Пневматический распределитель серии 3R310-10 производства AirTac представляет собой устройство прямого действия с механическим (ручным) управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данное оборудование соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Устройство выполнено по рабочей схеме 3/2 (трехлинейный двухпозиционный) и имеет нормально открытое (NO) исполнение. Переключение позиций осуществляется посредством ручного рычага. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.
Технические параметры:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Давление: Стабильное функционирование в диапазоне от 0 до 8 бар (0.8 МПа).
- Температурный режим: Эксплуатация в интервале от -20 до +70 °C.
- Присоединительные порты: Резьбовые соединения G3/8", обеспечивающие высокую пропускную способность и надежность монтажа.
Применение данного распределителя регламентируется нормами безопасности и техническими стандартами для пневматических устройств управления.
