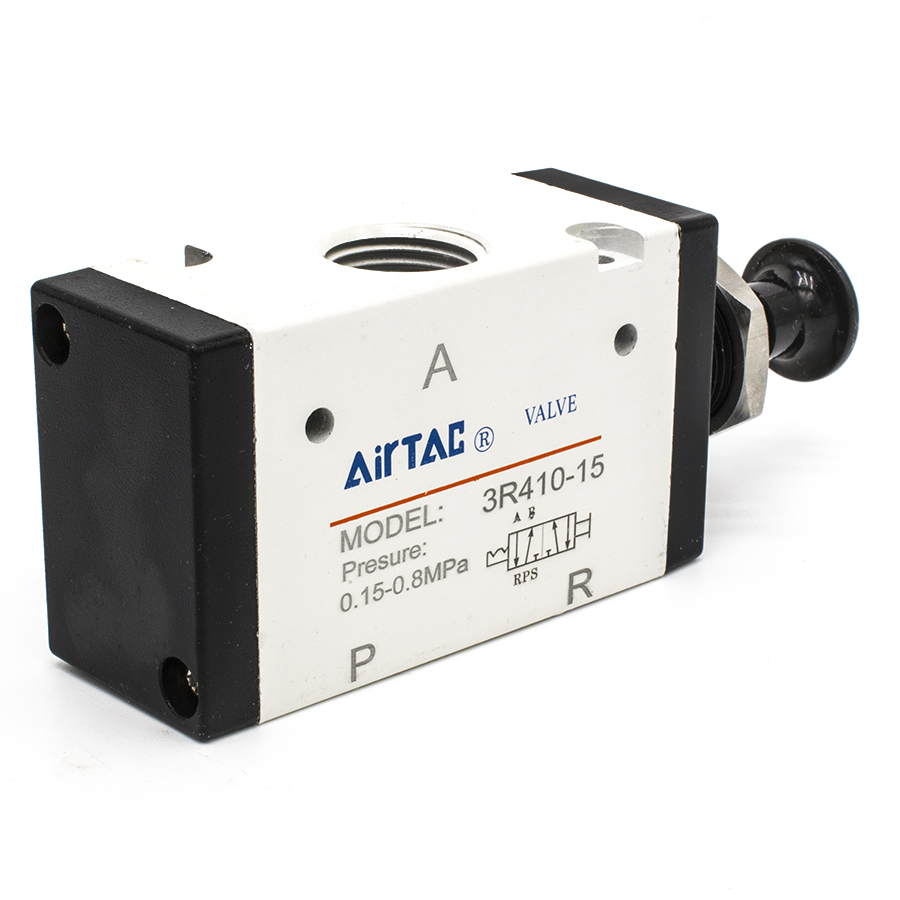

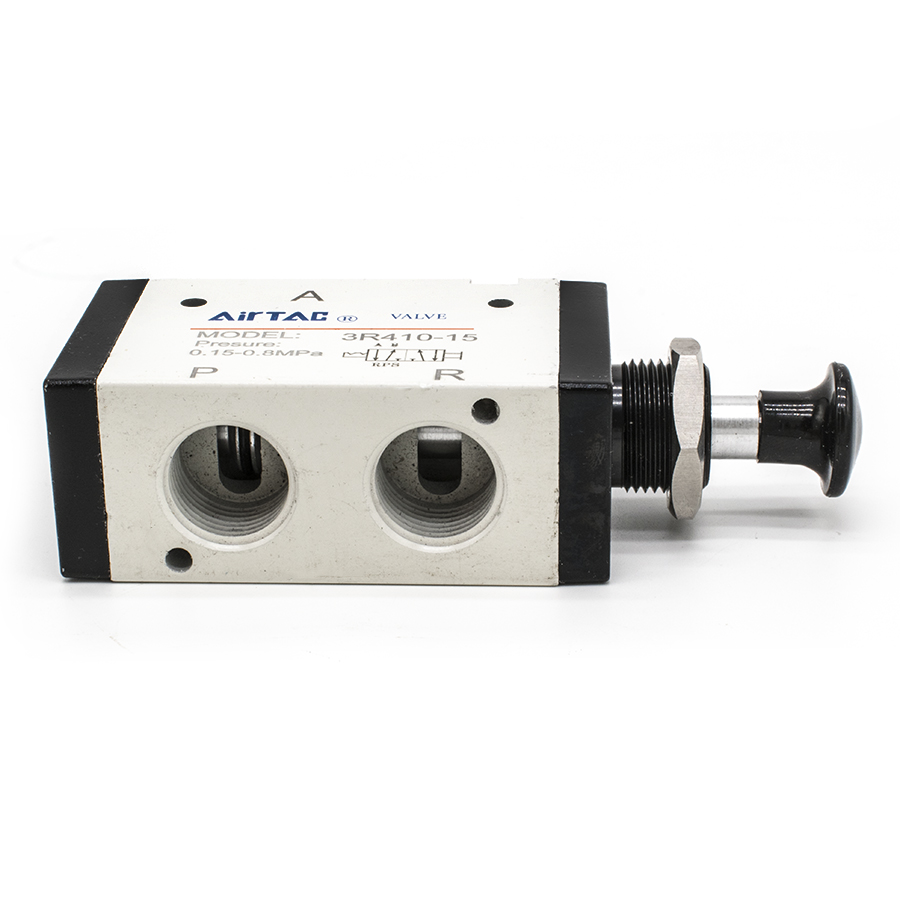

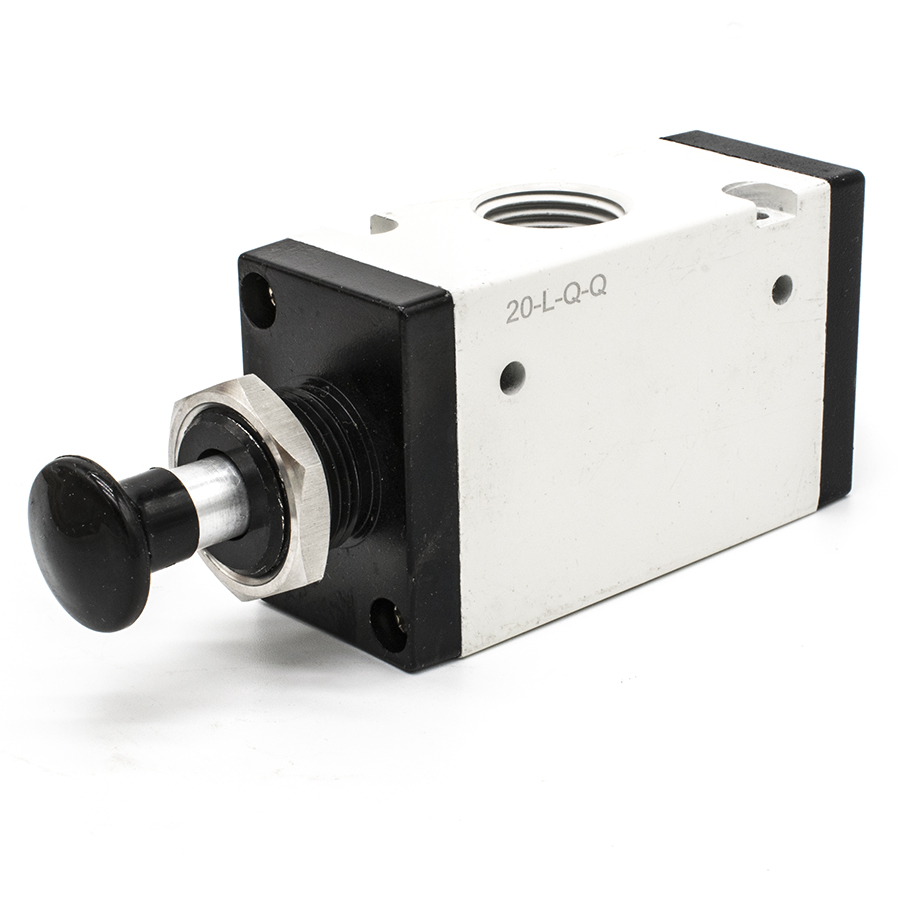

Техническое описание пневмораспределителя 3R410-15
Пневмораспределитель серии AIRTAC 3R410-15 представляет собой устройство с ручным механическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по конструктивной схеме 3/2 (трехлинейный двухпозиционный) и имеет нормально открытое (НО) исходное состояние.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность эксплуатации в регламентированных режимах. Корпус устройства изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции. Управление осуществляется рычагом прямого действия, что позволяет оператору осуществлять коммутацию линий без использования дополнительных источников энергии (пилотного давления).
Технические параметры и эксплуатационные характеристики:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм согласно ГОСТ 17433-80).
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20 до +70 °C.
- Присоединительная резьба: Магистральные порты и порт выхлопа имеют размер G1/2", что обеспечивает высокую пропускную способность.
- Тип распределителя: Клапанный, прямого действия.
Устройство монтируется в любом пространственном положении. При монтаже необходимо соблюдать направление потока, указанное на корпусе, и обеспечивать чистоту подводимых пневмолиний.
