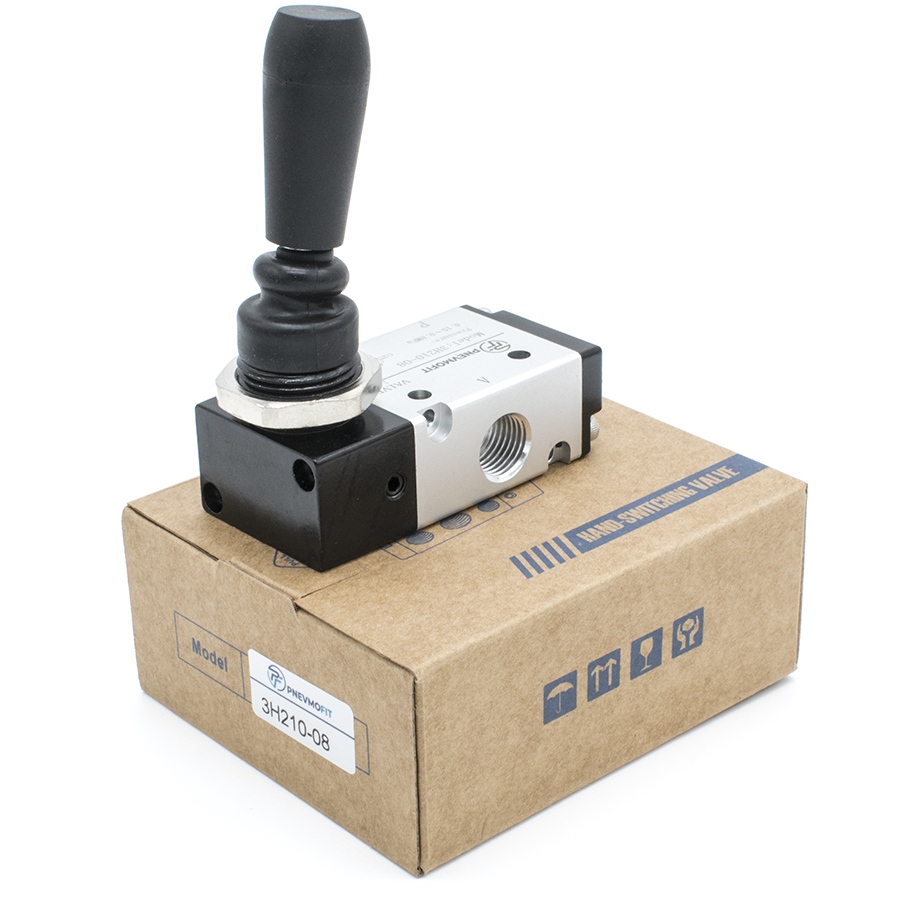

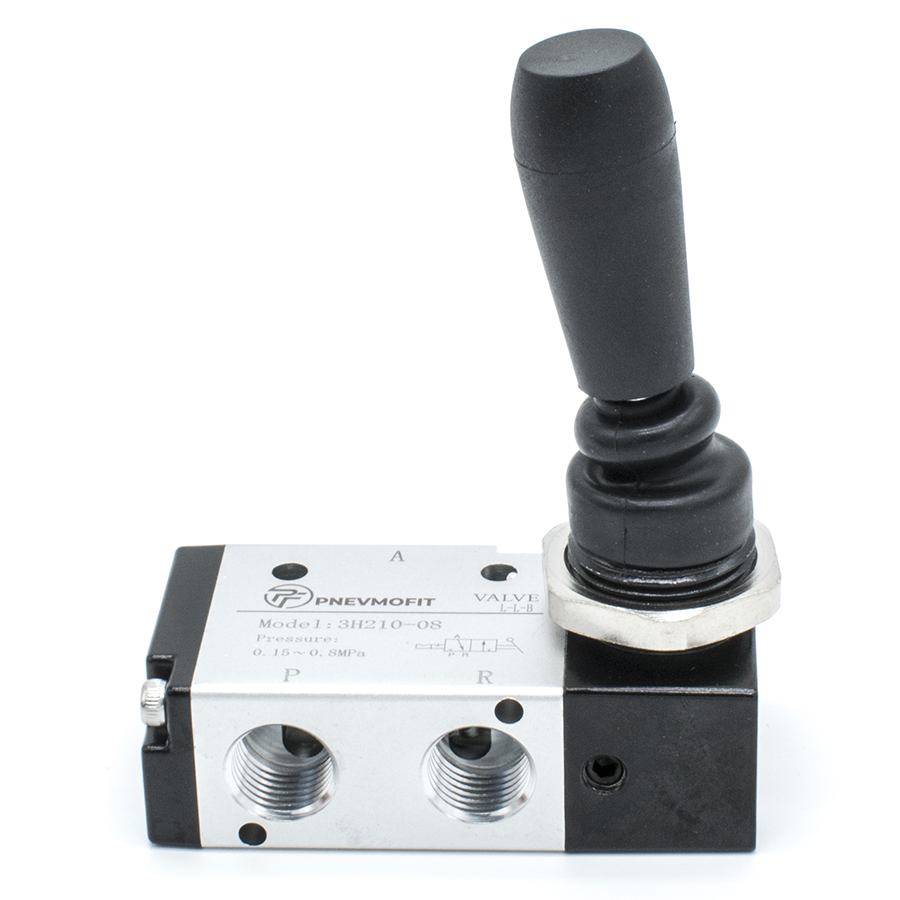

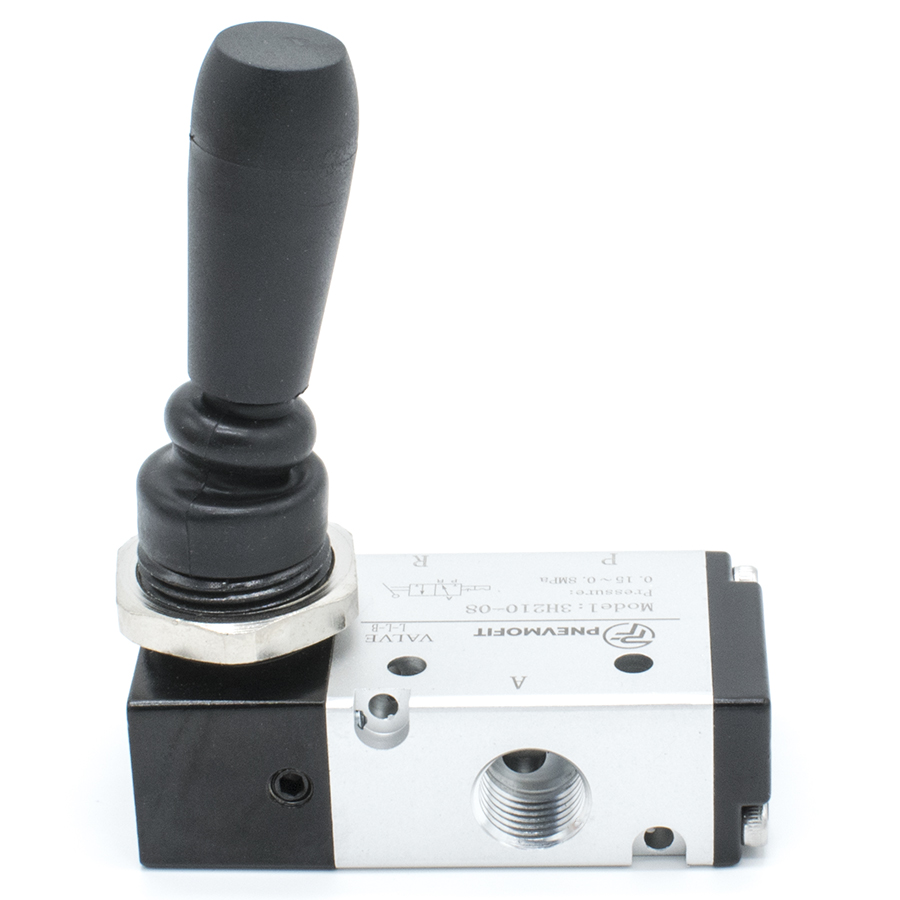

Техническое описание пневмораспределителя 3H210-08
Пневматический распределитель серии 3H210-08 представляет собой исполнительное устройство направляющего действия, предназначенное для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31065-2012 в части общих технических условий для пневматических приводов и устройств.
Конструктивные и эксплуатационные характеристики:
- Тип распределителя: 3/2-линейный, двухпозиционный с ручным управлением и механической фиксацией положения тумблера.
- Механизм переключения: Прямого действия, обеспечивающий высокую надежность срабатывания при рабочем давлении от 0.15 до 0.8 МПа.
- Материальное исполнение: Корпус выполнен из коррозионностойкого алюминиевого сплава, обеспечивающего необходимую прочность и малый вес конструкции.
- Пропускная способность: Эффективная площадь сечения составляет 12 мм² (коэффициент расхода CV=0.67), что позволяет использовать устройство в контурах со средним расходом воздуха.
- Подготовка рабочей среды: Эксплуатация допускается при использовании очищенного сжатого воздуха (тонкость фильтрации не менее 40 мкм) в температурном диапазоне от -20 °C до +70 °C.
Монтаж и присоединение:
Присоединительные порты и отверстие выпуска имеют внутреннюю резьбу G1/4", что обеспечивает герметичное соединение с пневматическими магистралями при соблюдении моментов затяжки согласно регламентам технического обслуживания пневмосистем.
