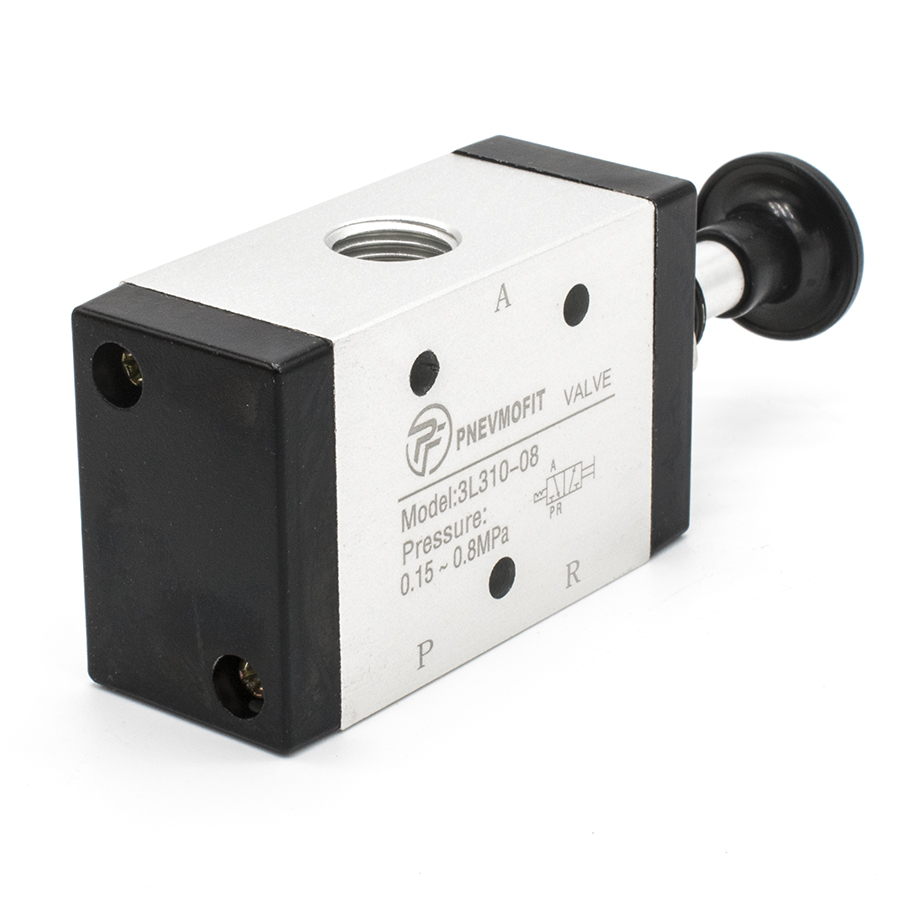

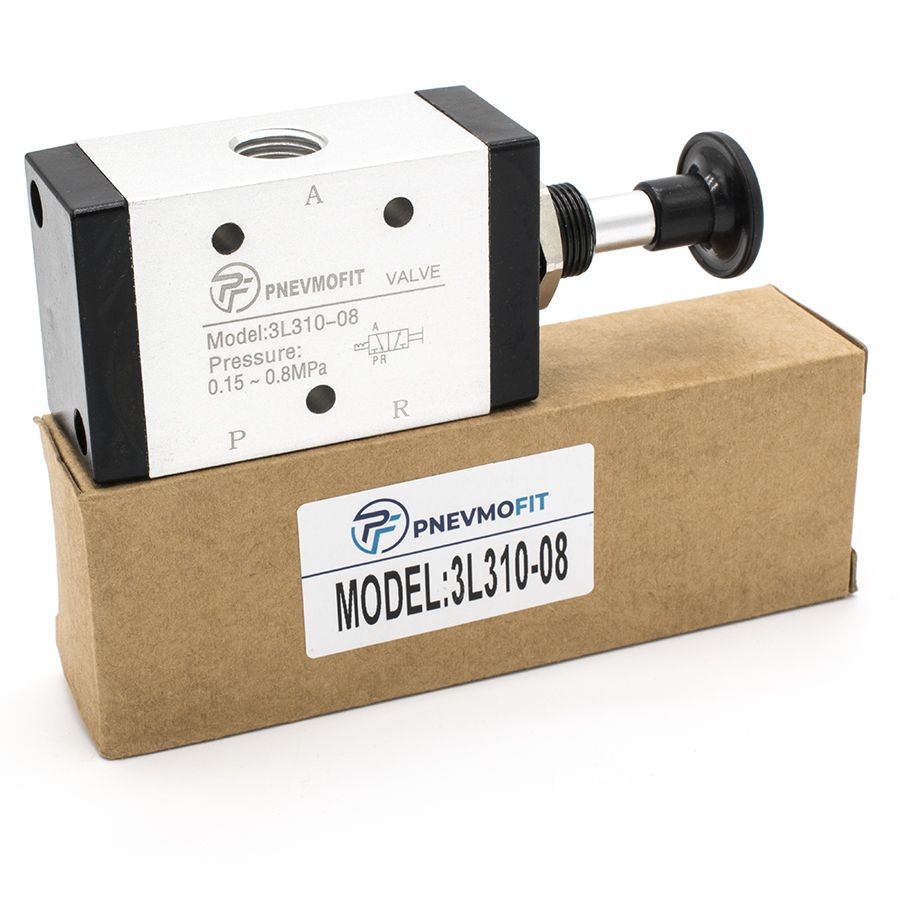

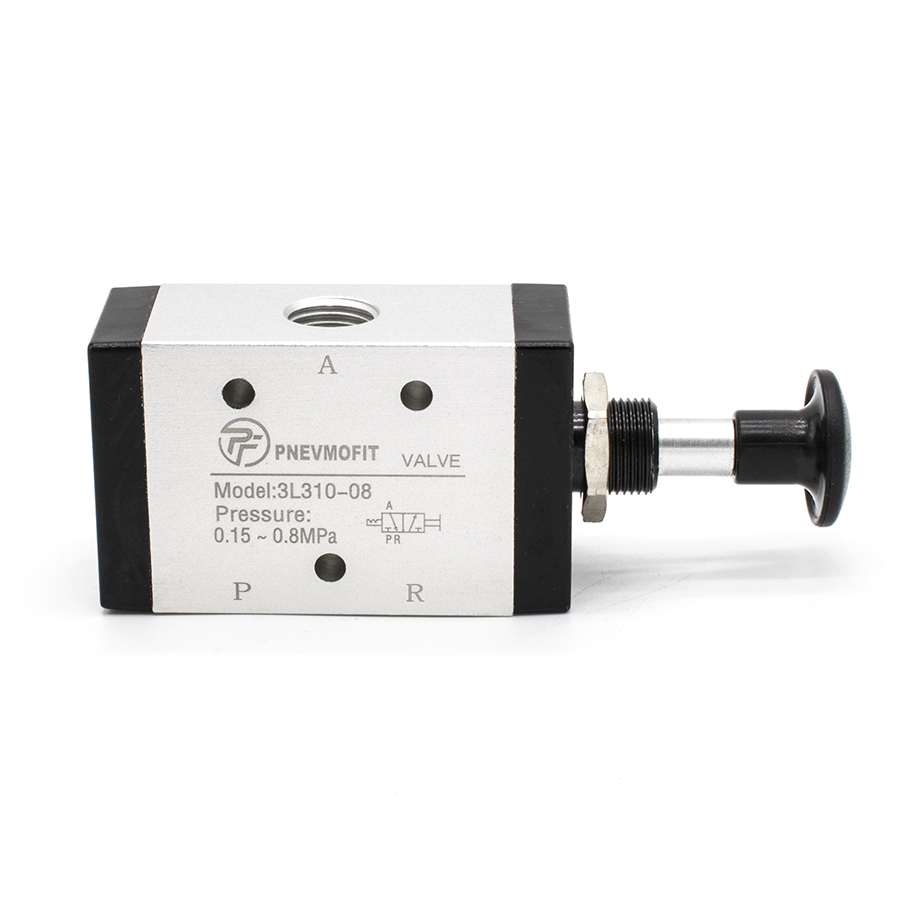

Техническое описание пневмораспределителя 3L310-08
Пневматический распределитель серии 3L310-08 представляет собой исполнительное устройство направляющего действия, предназначенное для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной рабочей схеме 3/2 (три линейных порта, две фиксированные позиции переключения).
Конструктивные особенности и эксплуатация
Аппарат выполнен в корпусе из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях. Управление осуществляется посредством ручного привода прямого действия. Переключение запорно-регулирующего элемента обеспечивает изменение конфигурации внутренних каналов, соединяющих входной порт с рабочими портами или линией сброса (выхлопа).
Соответствие стандартам

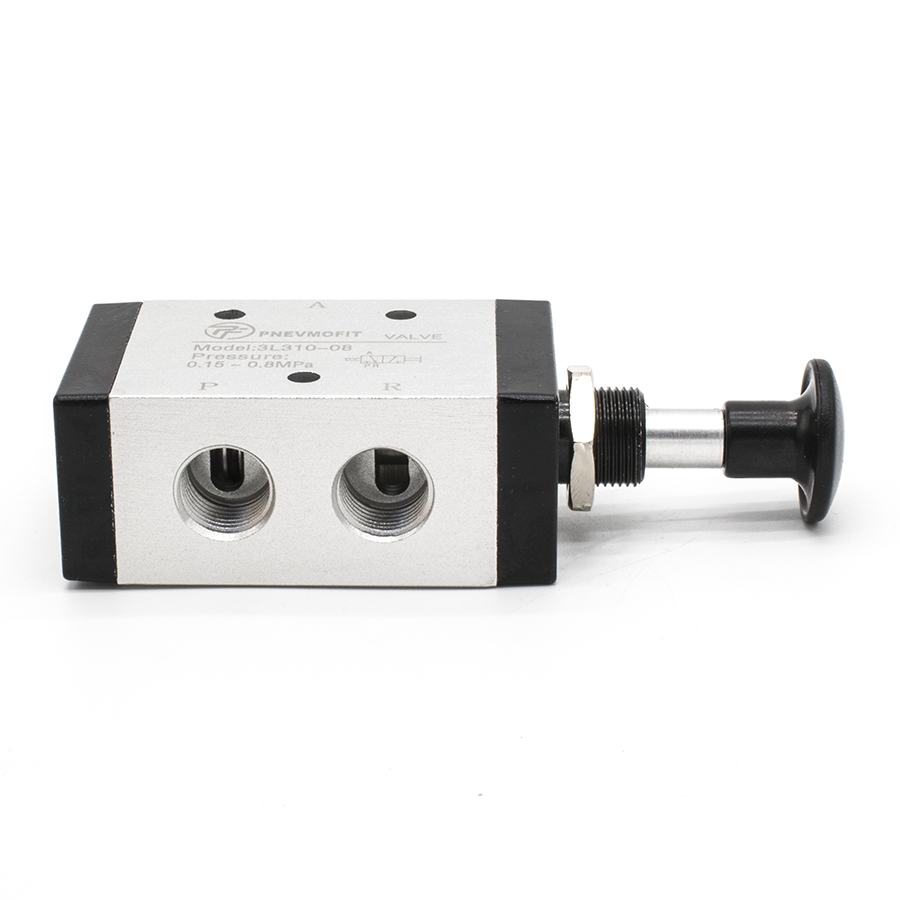

Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность функционирования в заявленных диапазонах давления и температуры. Присоединительная резьба G1/4" соответствует международным стандартам и обеспечивает герметичность соединений при использовании надлежащих уплотнительных материалов.
Технические регламенты
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Диапазон рабочих давлений: от 0 до 0.8 МПа (8 Бар).
- Термическая устойчивость: сохранение эксплуатационных характеристик в температурном интервале от -20 °C до +70 °C.
