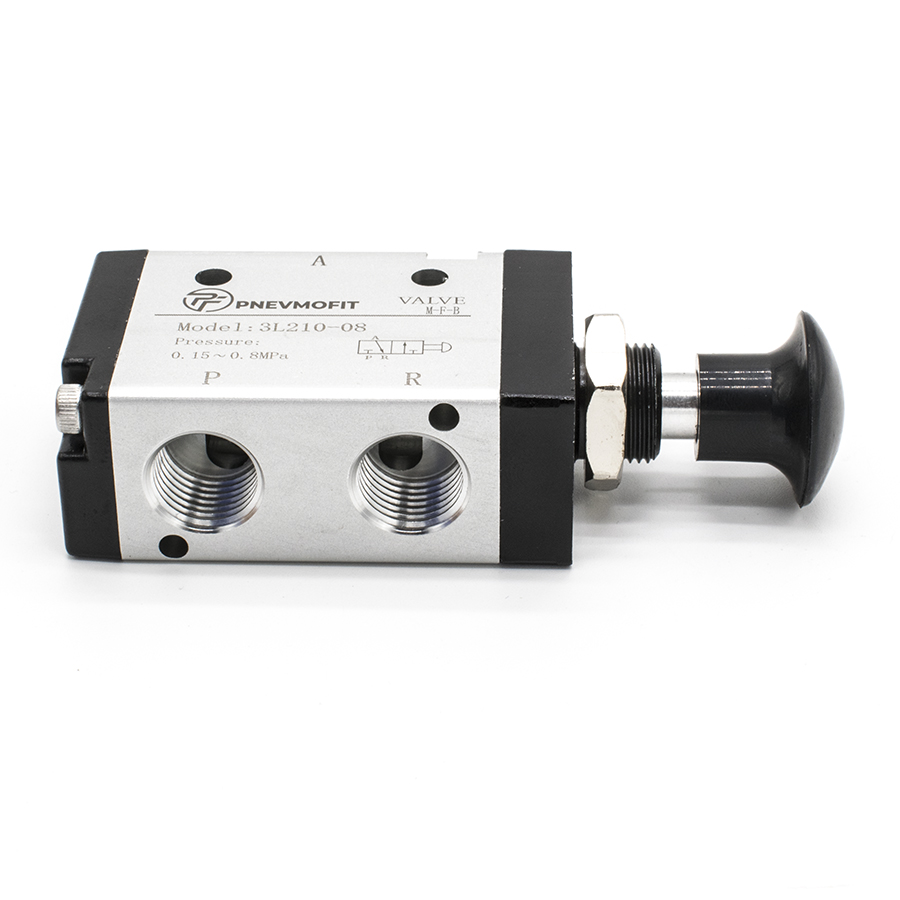

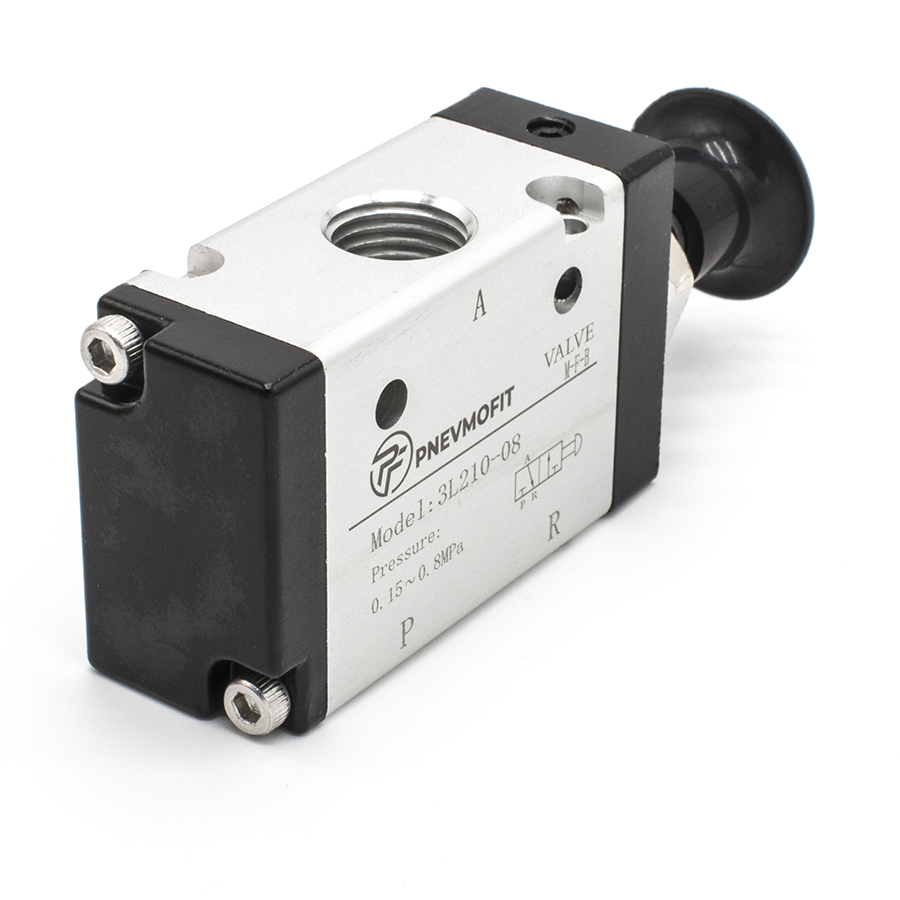

Техническое описание пневмораспределителя 3L210-08
Пневматический распределитель серии 3L210-08 представляет собой устройство направляющего контроля, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель относится к устройствам прямого действия с ручным управлением и бистабильной фиксацией положения.
Конструктивные особенности и эксплуатация
Аппарат выполнен в корпусе из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малый вес. Переключение рабочих режимов осуществляется посредством механического воздействия на рычаг, который перемещает золотник, изменяя схему соединения внутренних каналов с рабочими портами G1/4".
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность функционирования в заявленных диапазонах давления и температур. Эксплуатация допускается при использовании подготовленного сжатого воздуха с тонкостью фильтрации не менее 40 мкм.
Технические характеристики:
- Тип распределителя: 3/2 линейный/позиционный;
- Метод управления: ручной, бистабильный;
- Рабочее давление: 0 – 0.8 МПа (0 – 8 Бар);
- Присоединительная резьба: G1/4";
- Диапазон рабочих температур: от -5°C до +50°C;
- Материал уплотнений: NBR (нитрильный каучук).
