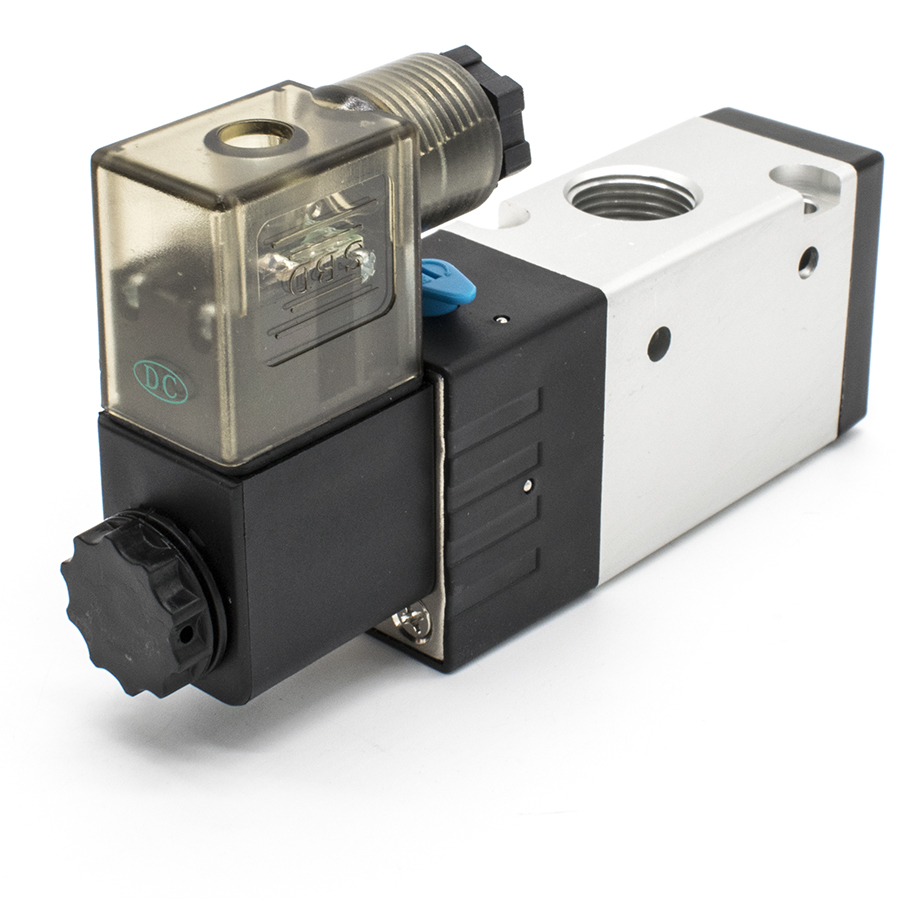

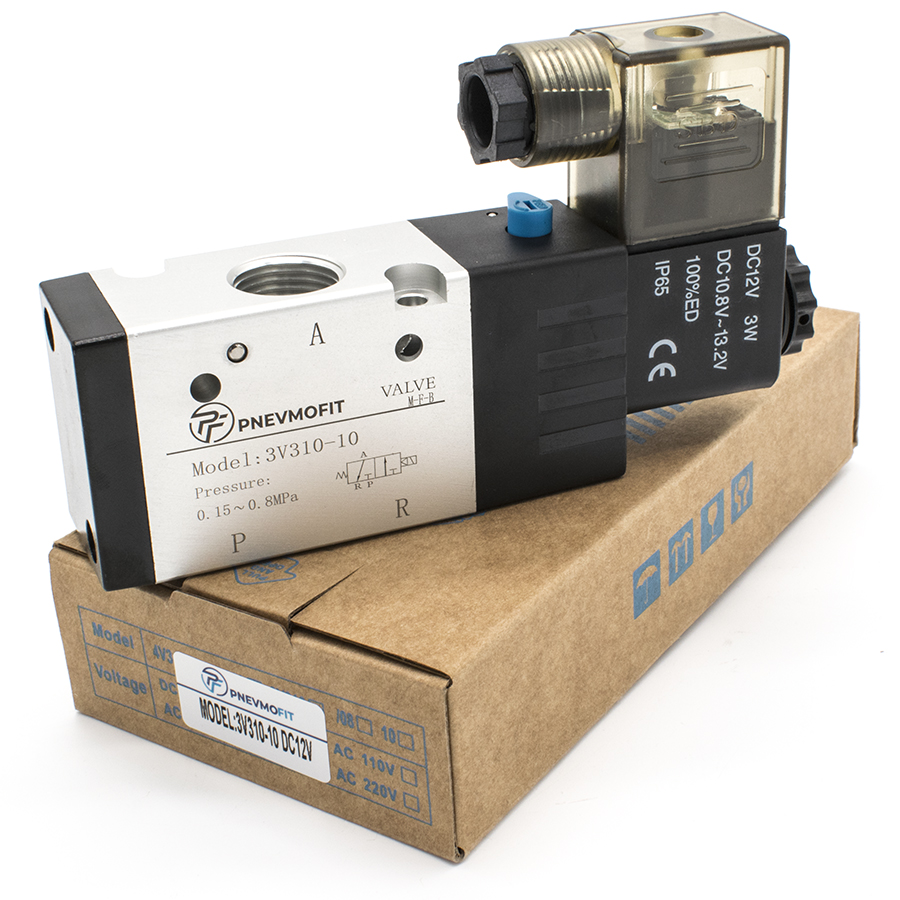

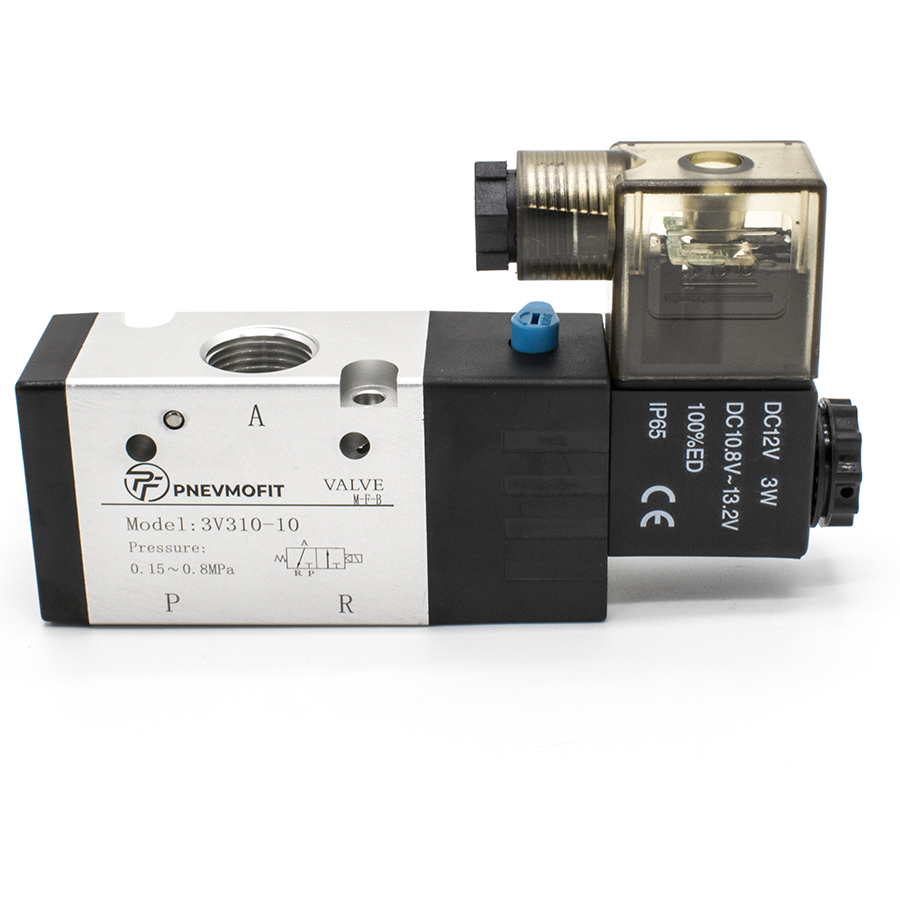

Техническое описание пневмораспределителя 3V310-10 DC12V
Пневмораспределитель серии 3V310-10 представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан моностабильного действия с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана — золотникового типа с пилотным управлением, что обеспечивает высокую надежность и стабильность переключения при рабочем давлении от 0.15 до 0.8 МПа.
Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Клапан соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по обеспечению безопасности пневматических приводов. Степень защиты оболочки электромагнитной катушки соответствует классу IP65, что допускает эксплуатацию в условиях попадания пыли и водяных струй.
Технические параметры быстродействия позволяют достигать частоты срабатывания до 5 циклов в секунду при минимальном времени отклика 0.05 сек. Эффективная площадь сечения составляет 30 мм², что гарантирует высокую пропускную способность (коэффициент CV=1.68).
Основные технические характеристики:
- Тип управления: электропневматическое (одностороннее);
- Рабочая схема: 3/2 лин./поз. (нормально закрытый);

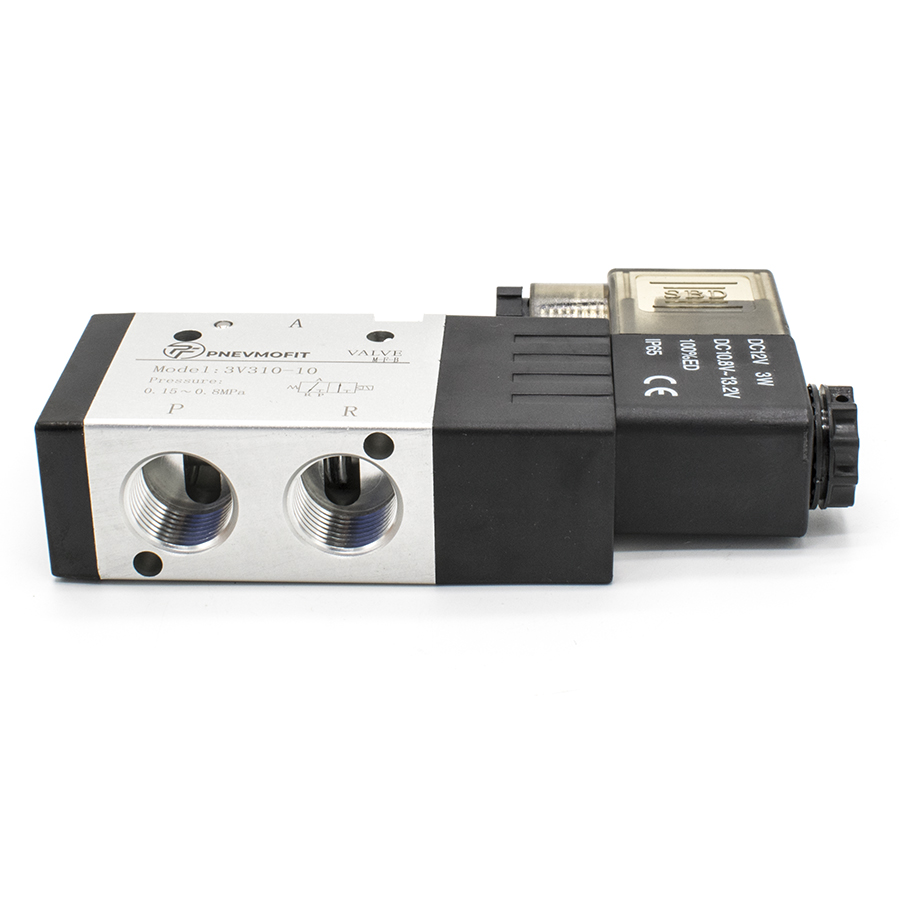

- Присоединительная резьба: G3/8";
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм);
- Напряжение питания: 12V DC (допустимое колебание ±10%);
- Температурный диапазон: от -20 до +70°C;
- Соответствие стандартам: ГОСТ 18460-91 (Пневмоприводы. Общие технические условия).
