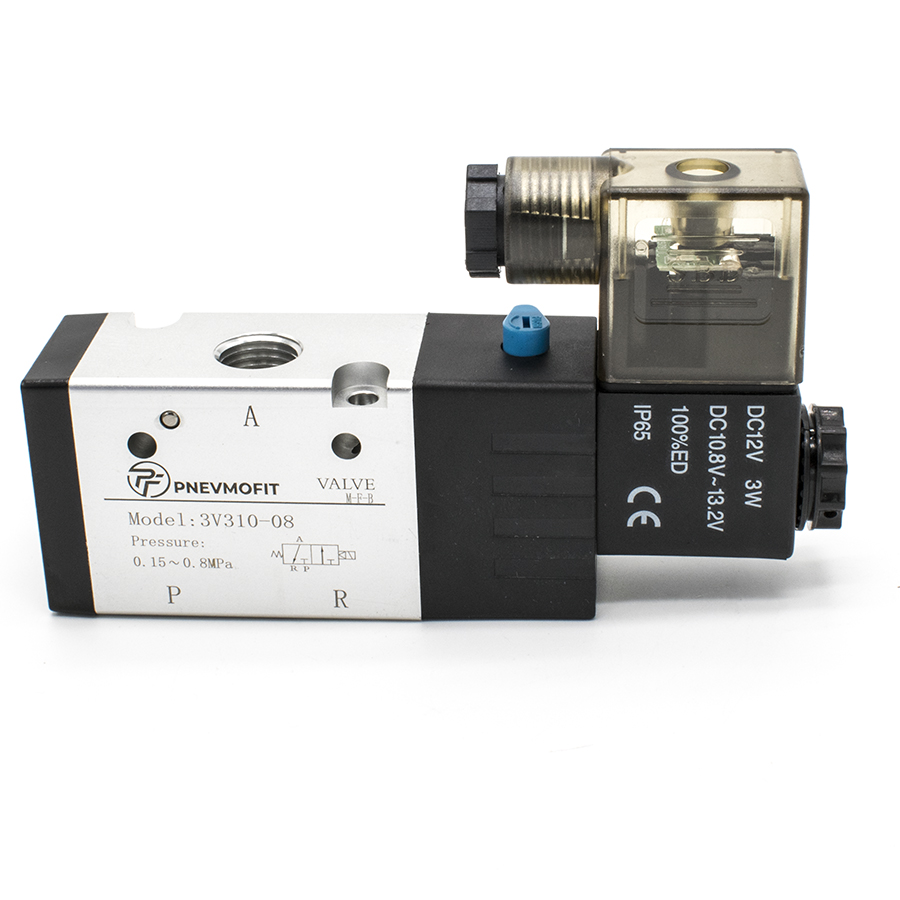

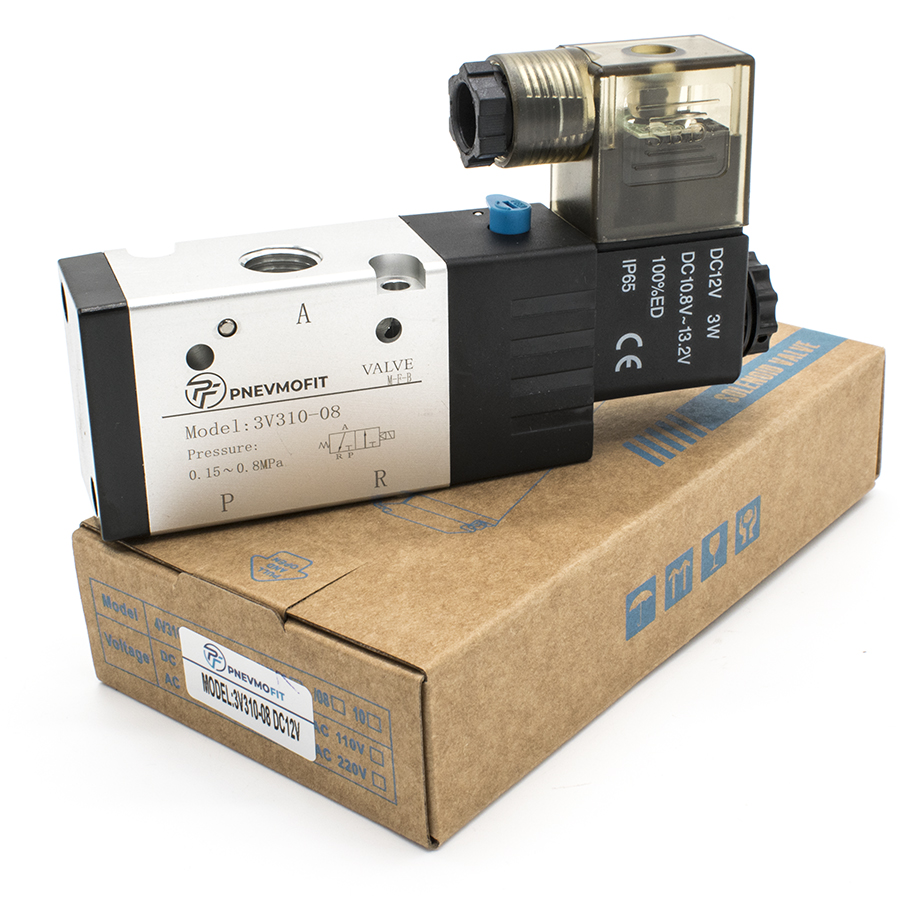

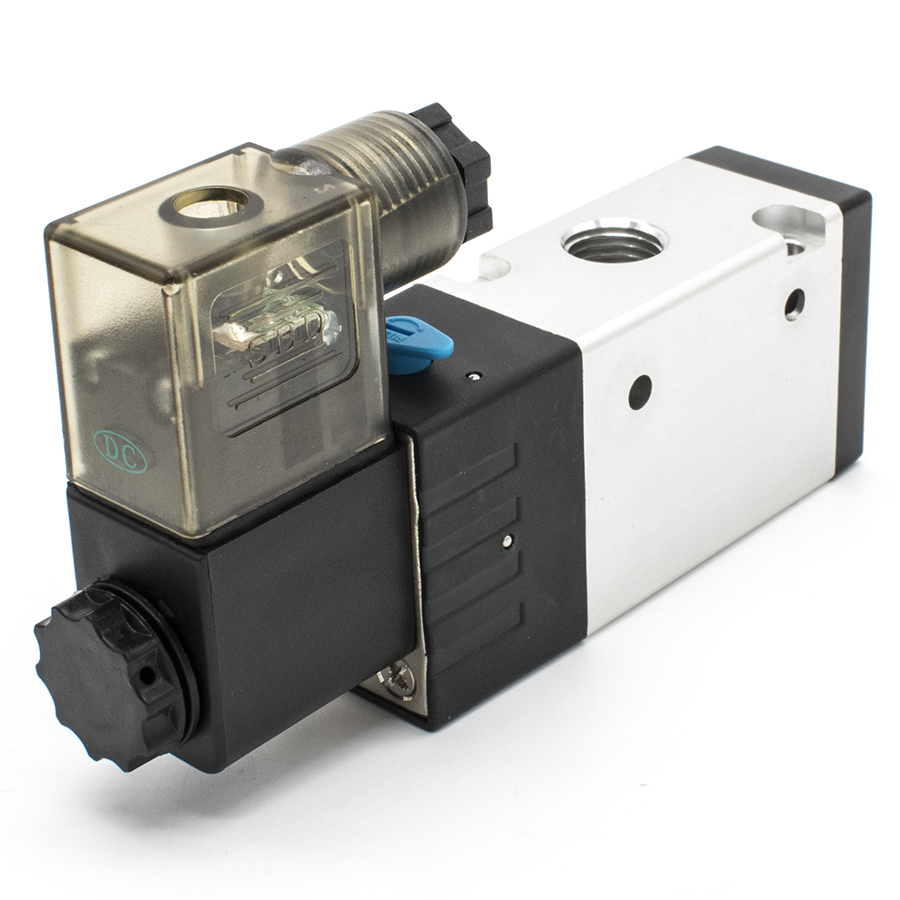

Техническое описание пневмораспределителя 3V310-08 DC12V
Пневмораспределитель серии 3V относится к устройствам золотникового типа с электропневматическим односторонним управлением (моностабильное исполнение). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневмоприводов и их узлов.
Конструктивные и эксплуатационные особенности:
- Схема функционирования: 3/2 линейно-позиционная, нормально закрытая. Возврат золотника в исходное состояние осуществляется посредством пневматической пружины.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Электромагнитный привод: Катушка с напряжением питания 12V DC и потребляемой мощностью 3W. Класс защиты оболочки соответствует IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм). Допускается работа как с использованием распыленного масла, так и без него.
Технические параметры:
- Пропускная способность: эффективная площадь сечения 25 мм² (коэффициент пропускной способности Cv=1.40).
- Диапазон рабочего давления: от 0.15 до 0.8 МПа (максимальное статическое давление до 1.2 МПа).
- Температурный режим: стабильная работа в диапазоне от -20°C до +70°C.
- Динамические характеристики: максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 с.

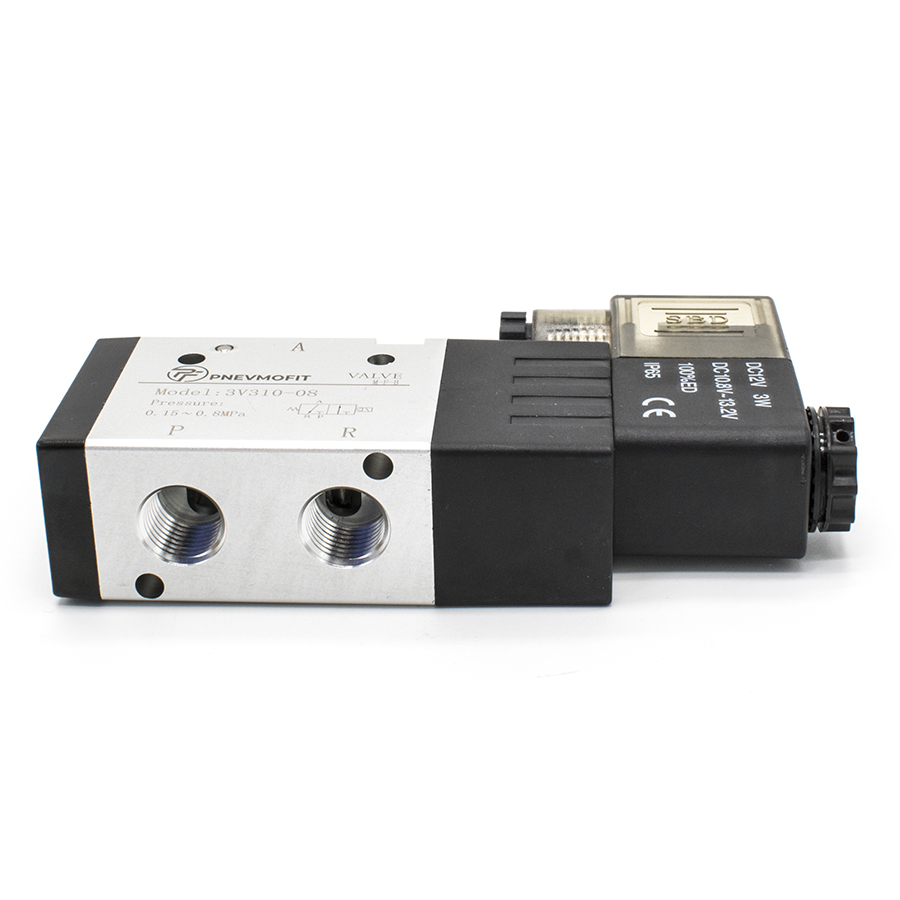

Присоединительные резьбы G1/4" обеспечивают надежную интеграцию в пневмолинии с использованием стандартных фитингов. Изделие соответствует нормам безопасности и эксплуатационной надежности согласно действующим государственным стандартам.
