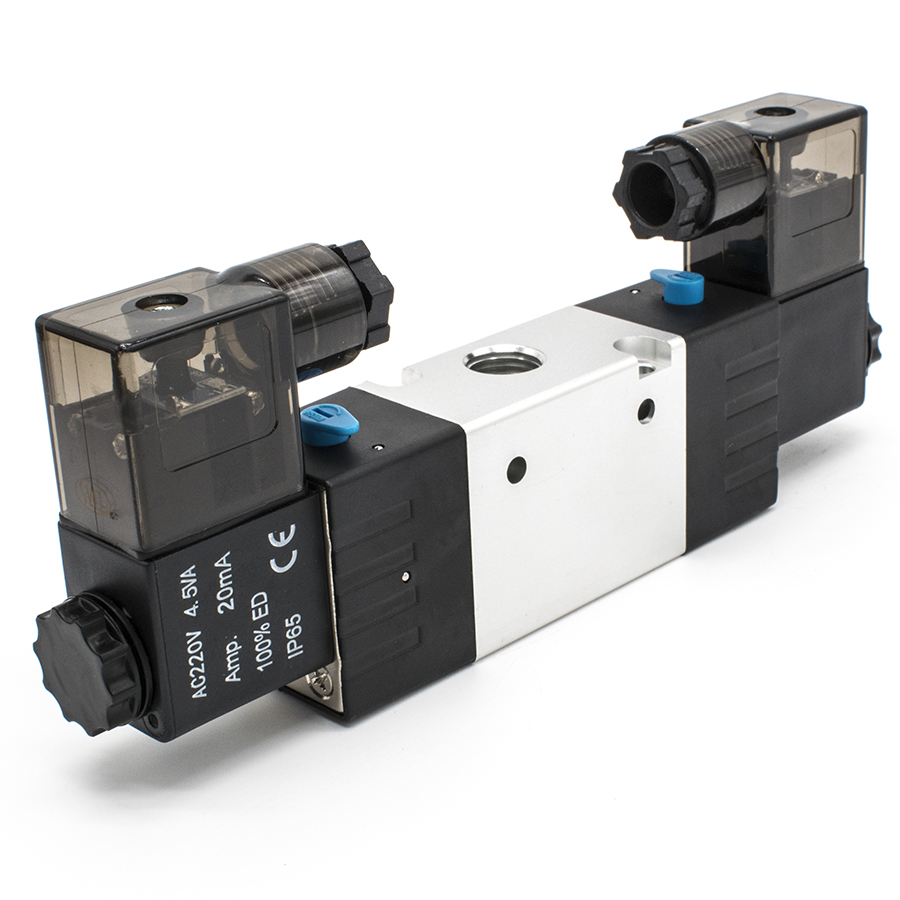

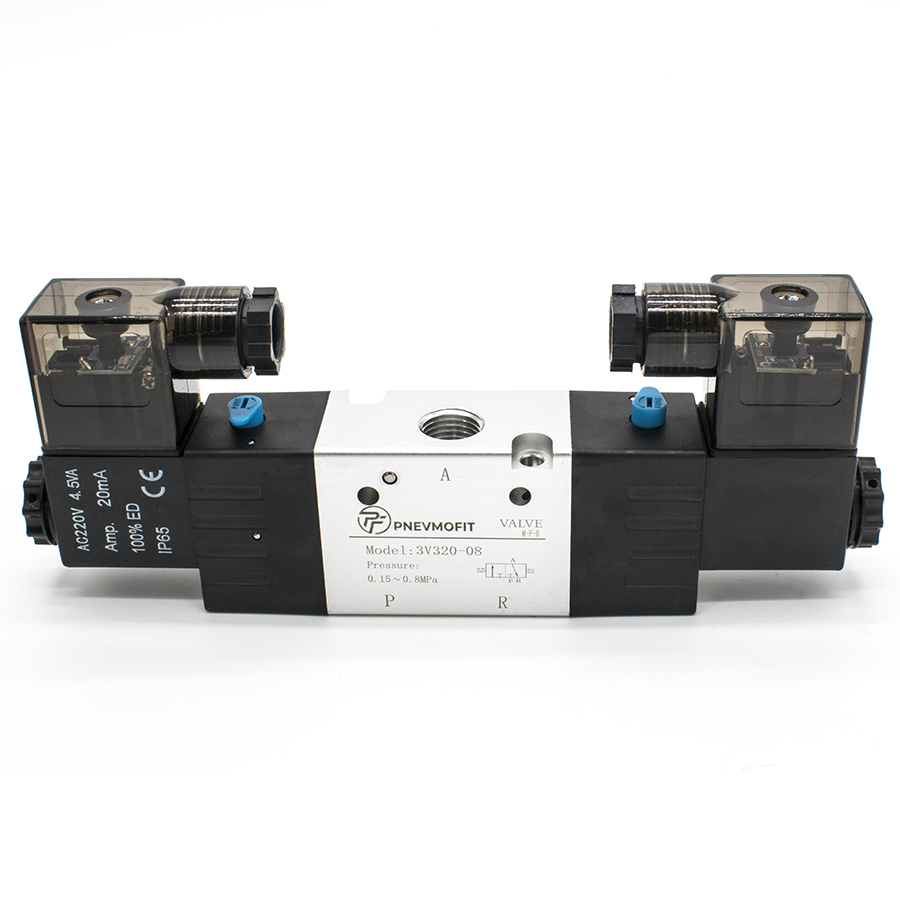

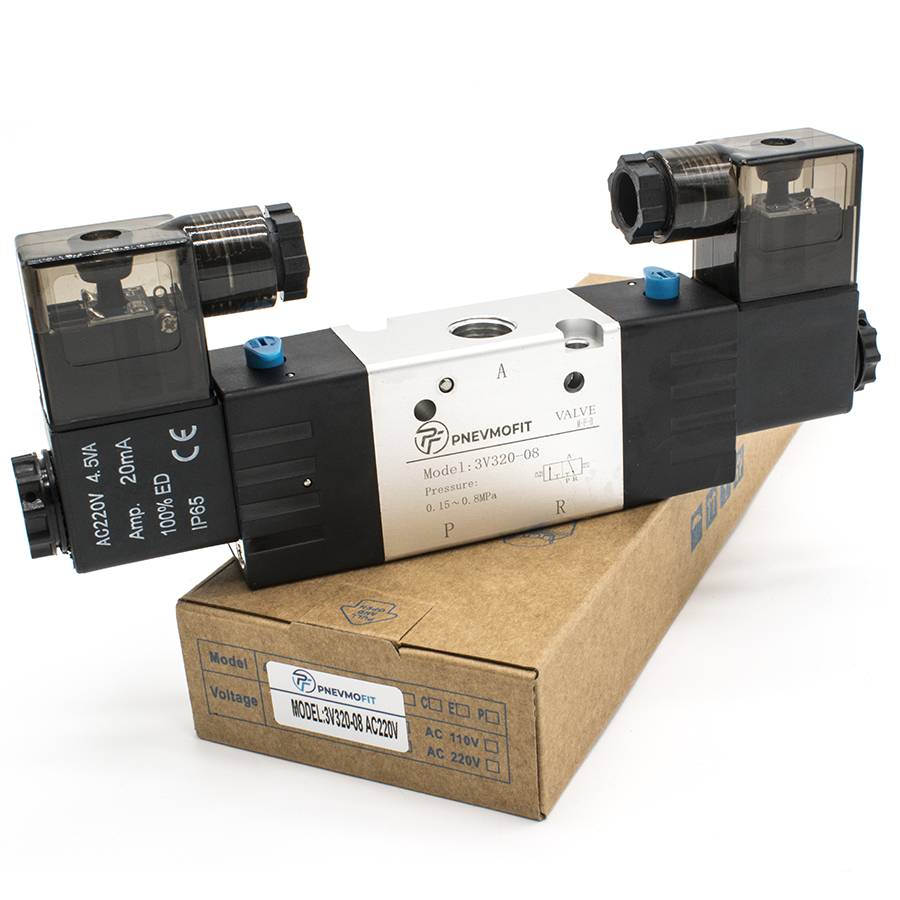

Техническое описание пневмораспределителя 3V320-08 AC220V
Пневмораспределитель серии 3V320-08 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и изготовление изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Тип управления: Двухстороннее электромагнитное (бистабильное), обеспечивающее фиксацию рабочего положения при кратковременной подаче импульса на катушку.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Электрическая часть: Клапан оснащен двумя катушками с напряжением питания AC 220V. Степень защиты оболочки соответствует IP65 по ГОСТ 14254-2015, что гарантирует пыленепроницаемость и защиту от водяных струй.
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое 1.2 МПа).
- Эффективная площадь сечения: 25 мм² (коэффициент пропускной способности Cv=1.40).

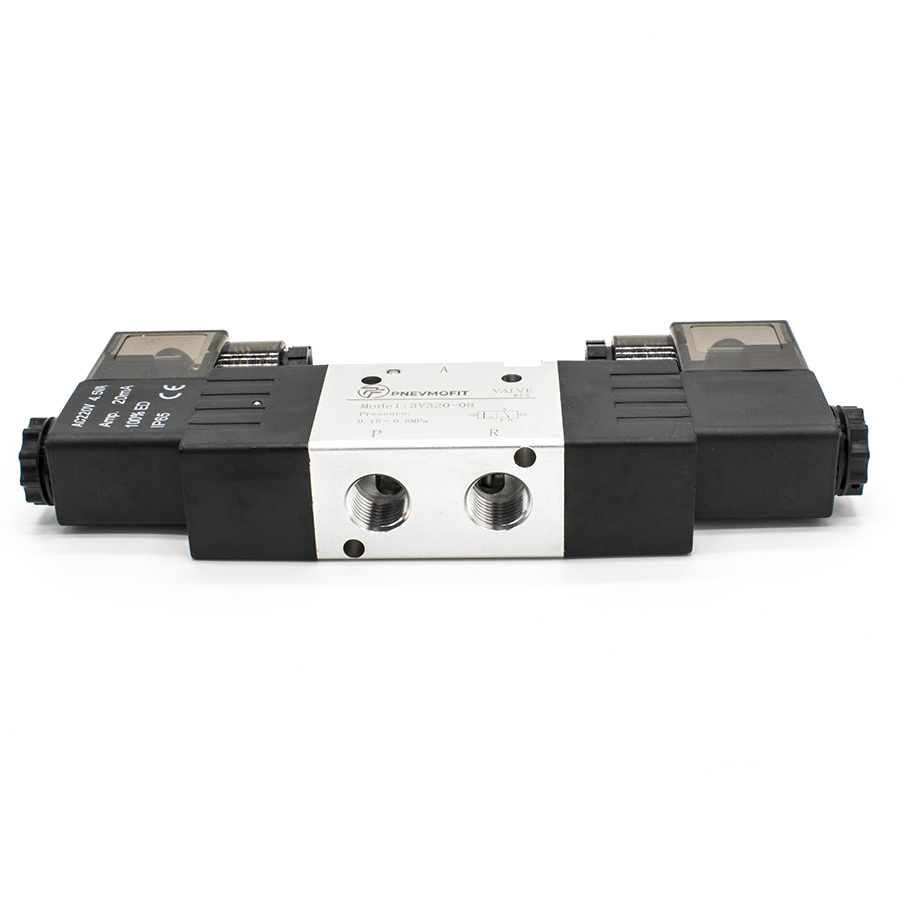

- Присоединительная резьба (вход/выход/выхлоп): G1/4".
- Температурный диапазон эксплуатации: от -20°C до +70°C.
- Максимальная частота срабатывания: 5 циклов в секунду при минимальном времени переключения 0.05 с.
Изделие соответствует нормам безопасности и техническим стандартам, регламентирующим эксплуатацию пневматического оборудования под давлением.
