Техническое описание пневмораспределителя 3V320-08 DC24V

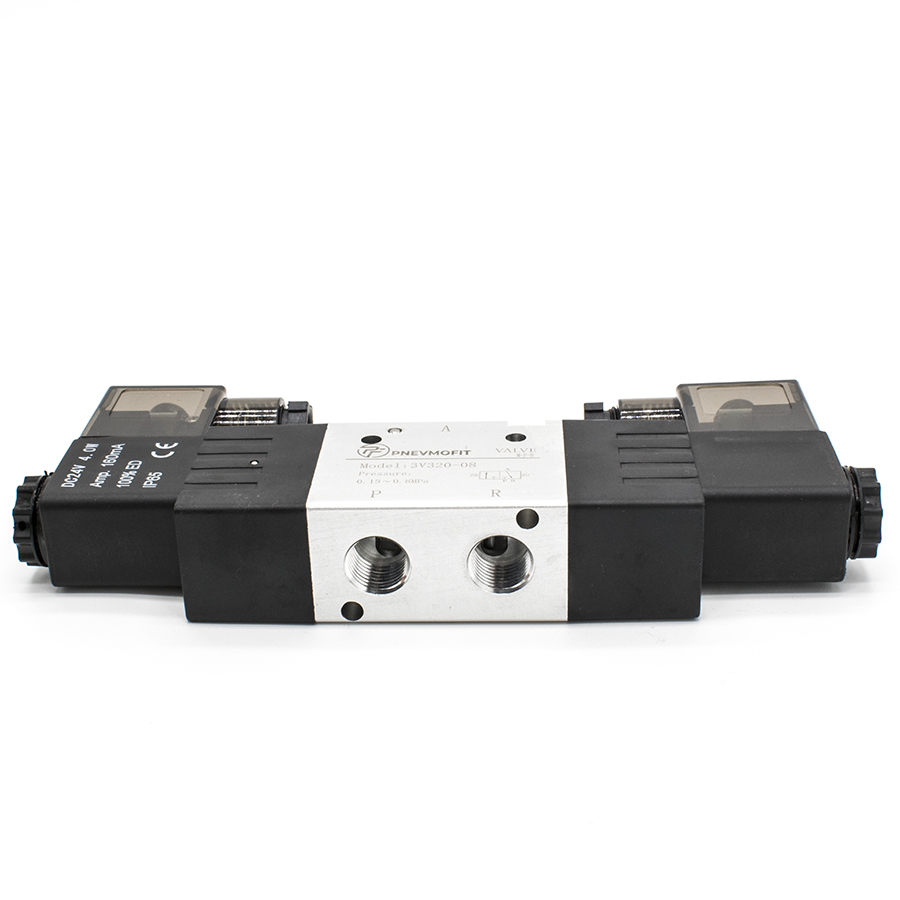

Пневмораспределитель серии 3V320-08 представляет собой трехлинейный двухпозиционный (3/2) клапан с двухсторонним электромагнитным (бистабильным) управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана обеспечивает высокую пропускную способность при сохранении компактных габаритных размеров.
Аппарат изготовлен в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91 (Пневмоприводы. Устройства управления. Общие технические условия). Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.
Основные технические параметры:
- Тип распределителя: золотниковый, с электропневматическим пилотным управлением.
- Схема функционирования: 3/2 лин./поз., бистабильный (с фиксацией положения при подаче импульсного сигнала).
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Герметичность: класс защиты IP65 обеспечивает надежную работу катушек в условиях запыленности и воздействия влаги.
- Динамические характеристики: минимальное время срабатывания составляет 0.05 сек, что позволяет использовать устройство в высокопроизводительных автоматизированных линиях с частотой до 5 циклов в секунду.
Присоединение пневматических линий осуществляется через резьбовые порты G1/4". Электрическое подключение соответствует стандарту DIN, напряжение питания — 24V постоянного тока (DC) с допустимым отклонением ±10%.
