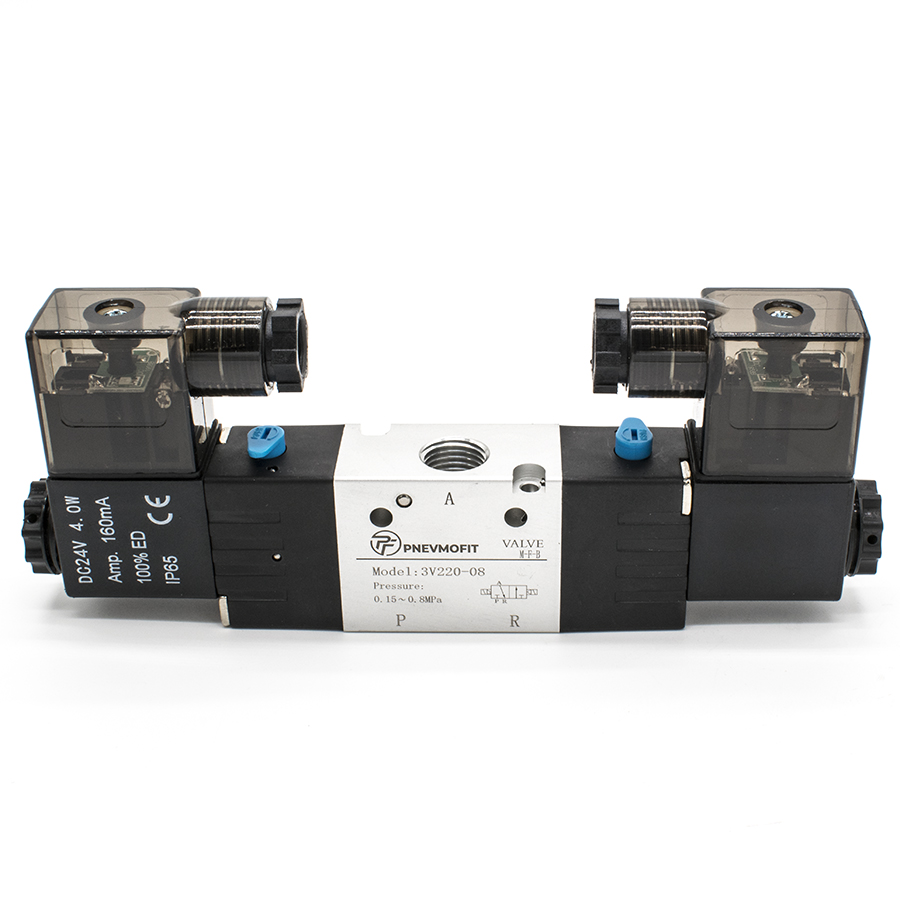

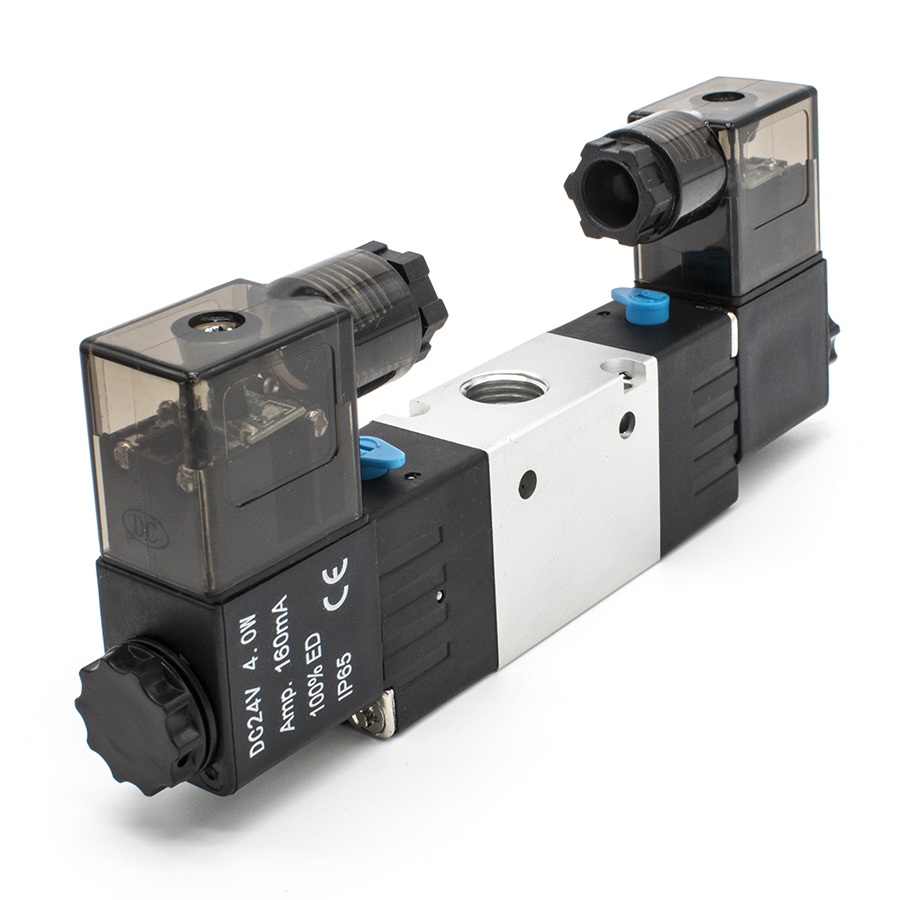

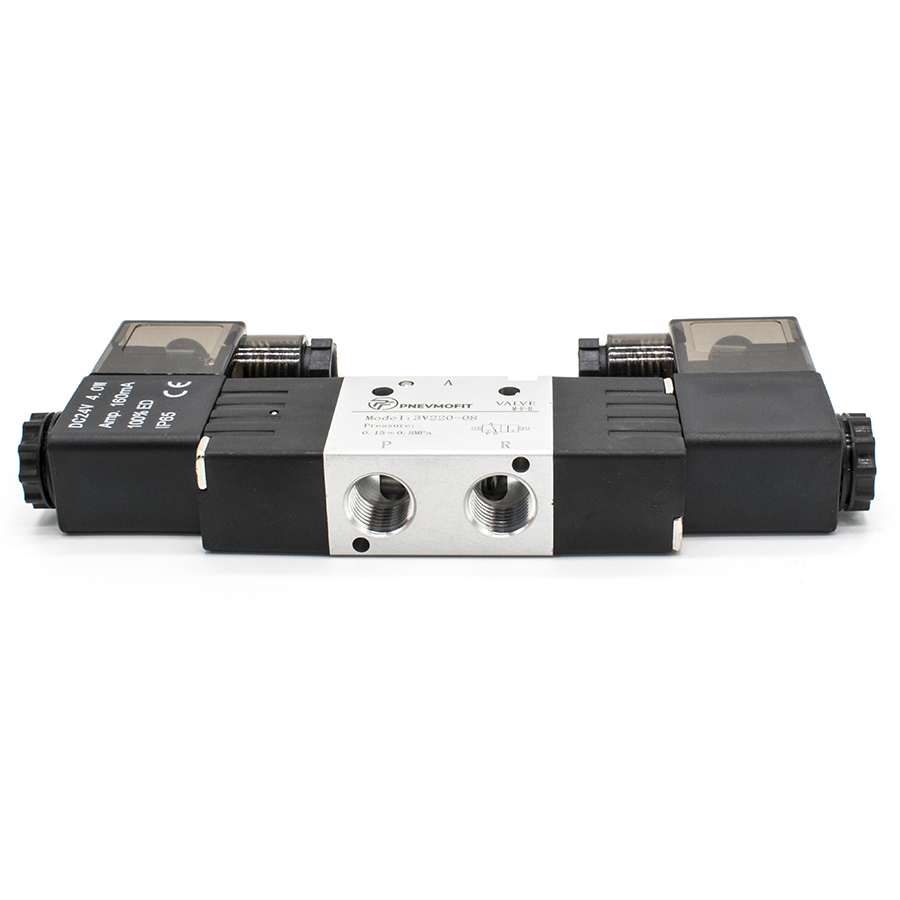

Техническое описание пневмораспределителя 3V220-08 DC24V
Пневматический распределитель серии 3V представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана выполнена из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность эксплуатации.
Технические характеристики и эксплуатационные параметры:
- Тип управления: Двухстороннее электромагнитное (бистабильное), обеспечивающее фиксацию положения золотника при кратковременной подаче импульса.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Присоединительная резьба: G1/4" (входные и выходные порты).
- Эффективная площадь сечения: 16 мм² (коэффициент пропускной способности Cv=0.89).
- Рабочее давление: От 0.15 до 0.8 МПа (максимально допустимое давление — 1.2 МПа).
- Температурный диапазон: Эксплуатация при температуре окружающей среды и рабочей среды от -20°C до +70°C.
- Электрические параметры: Напряжение питания DC 24V, потребляемая мощность 4W, класс защиты IP65.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени переключения 0.05 сек.
Изделие соответствует требованиям ГОСТ 31065-2002 (Пневмоприводы. Распределители. Общие технические условия) в части обеспечения герметичности и надежности циклов переключения.
