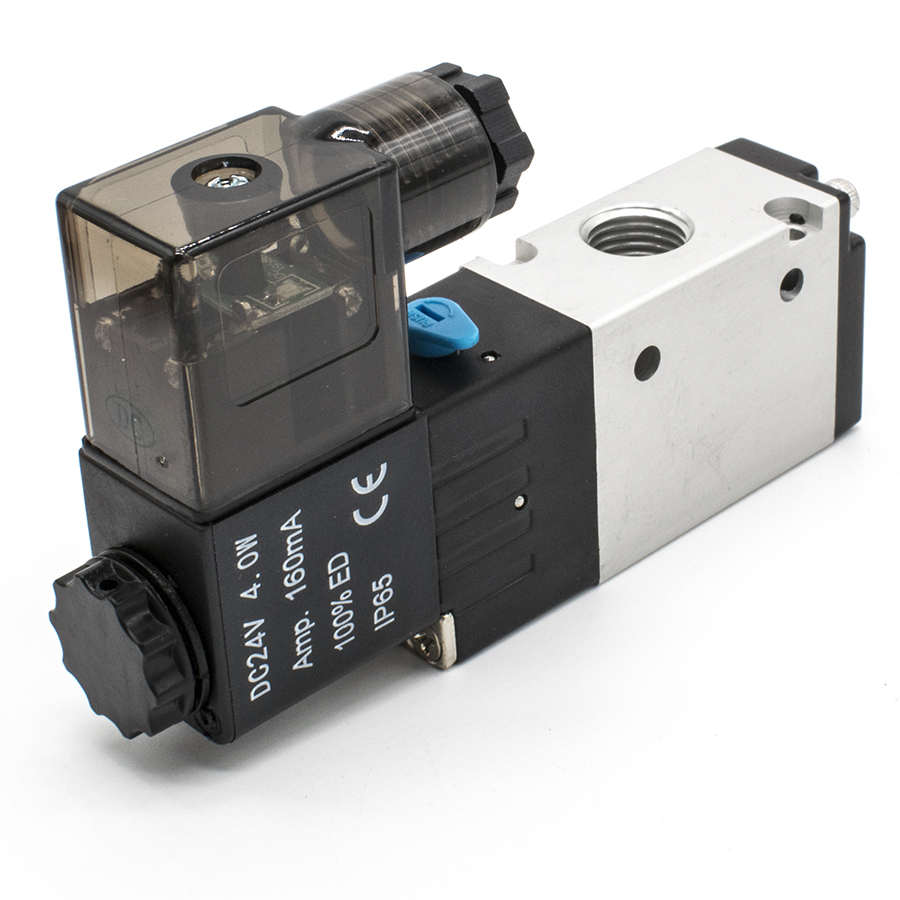

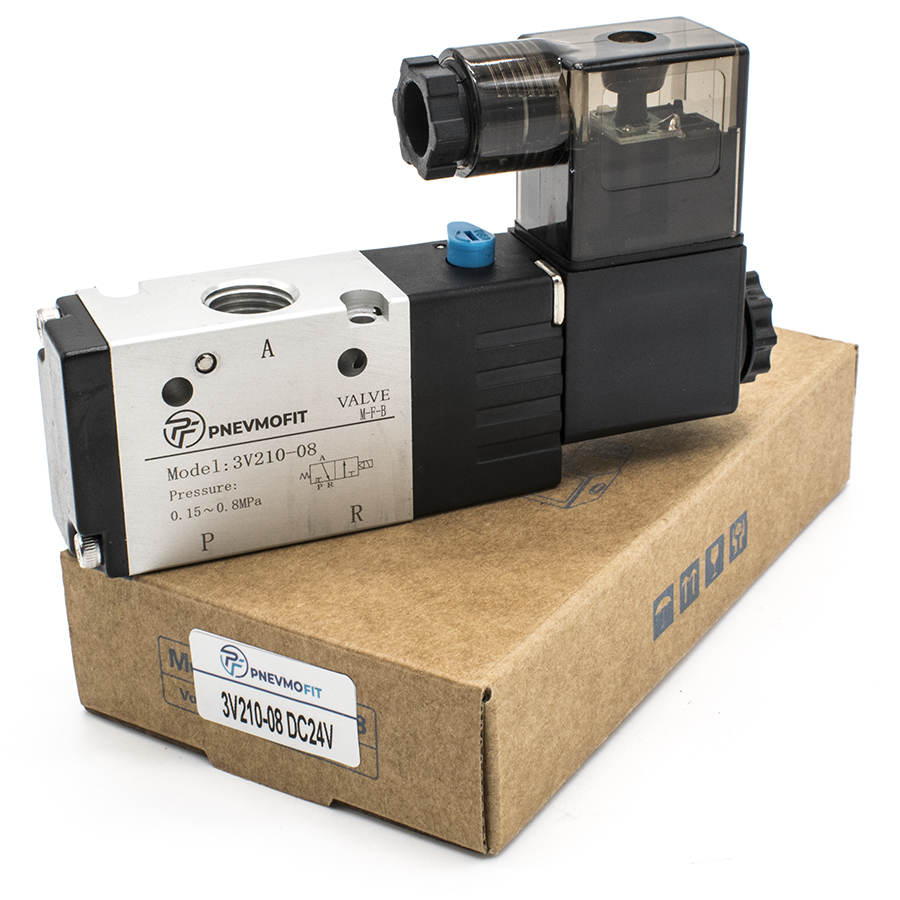

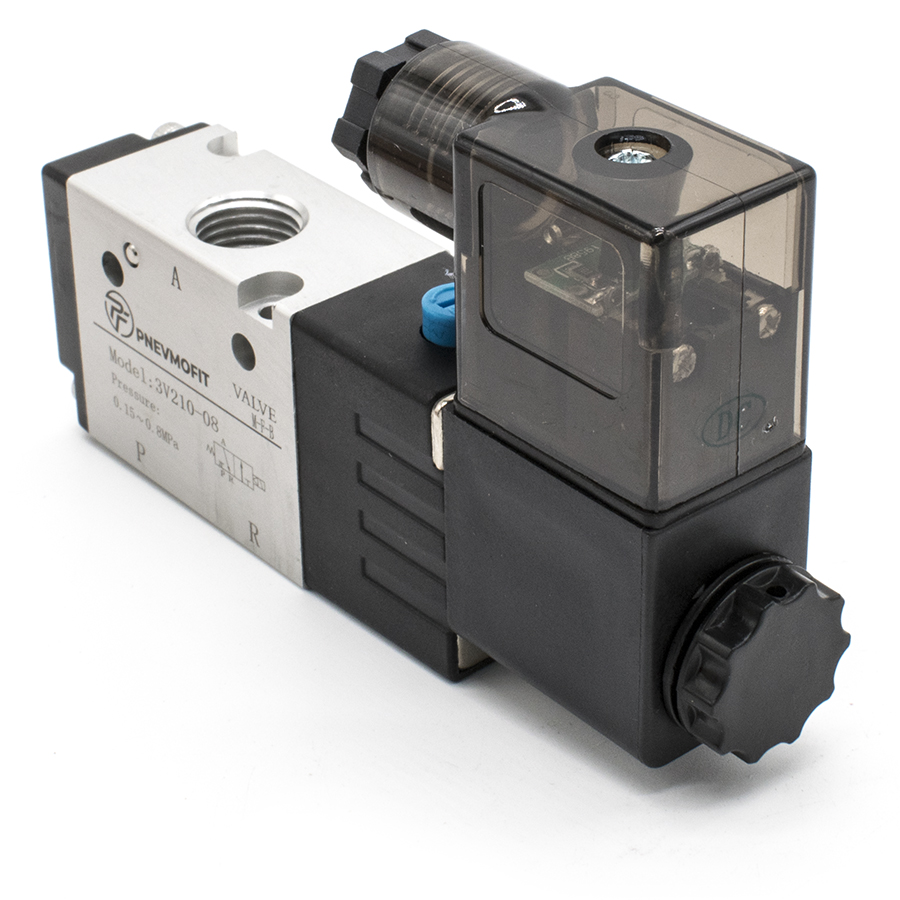

Техническое описание пневмораспределителя 3V210-08 DC24V
Пневмораспределитель серии 3V210-08 представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан моностабильного типа с электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана выполнена по золотниковому типу с пилотным управлением, что обеспечивает высокую надежность и точность срабатывания.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности эксплуатации пневматических устройств. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод при интенсивной эксплуатации.
Основные технические параметры:
- Функциональное исполнение: нормально закрытый (НЗ), что гарантирует отсечку потока при отсутствии управляющего сигнала.
- Среда эксплуатации: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Электромагнитная катушка: рассчитана на напряжение 24 В постоянного тока (DC) с допустимым отклонением ±10%. Класс защиты оболочки соответствует IP65 по ГОСТ 14254-2015.
- Динамические характеристики: время срабатывания не превышает 0.05 сек при максимальной частоте циклов до 5 Гц.

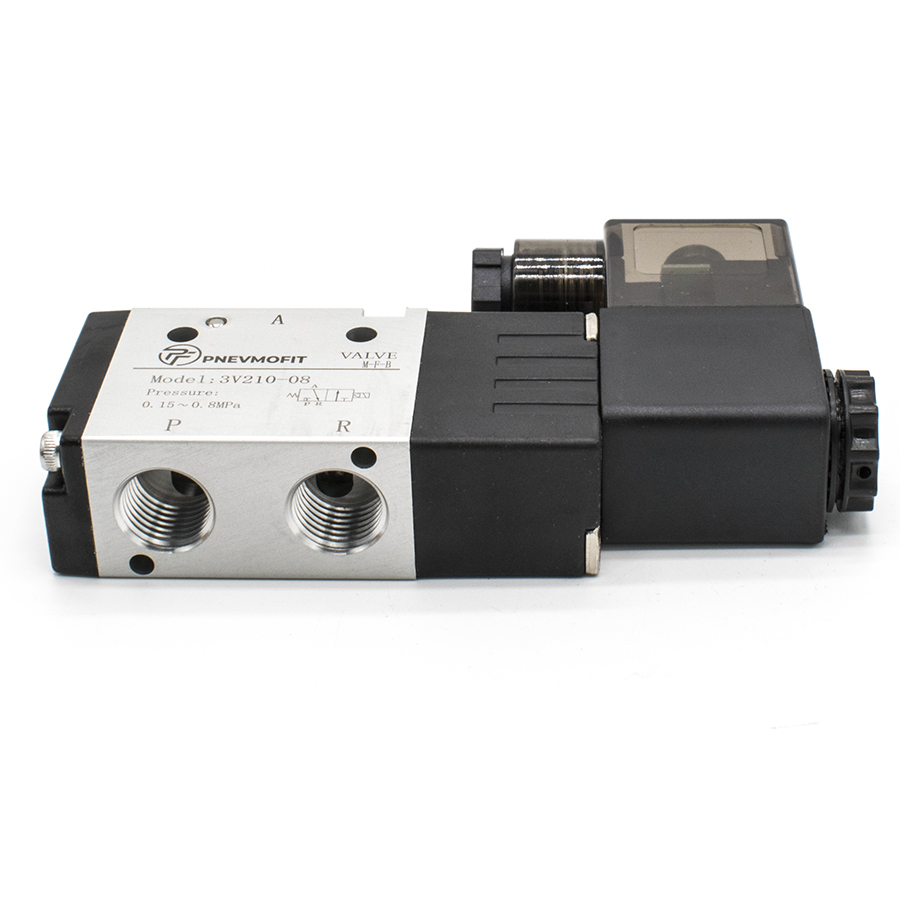

- Монтажные интерфейсы: присоединительные отверстия с резьбой G1/4" обеспечивают герметичное соединение с пневмолиниями.
