Техническое описание пневмораспределителя 3V210-06 AC220V

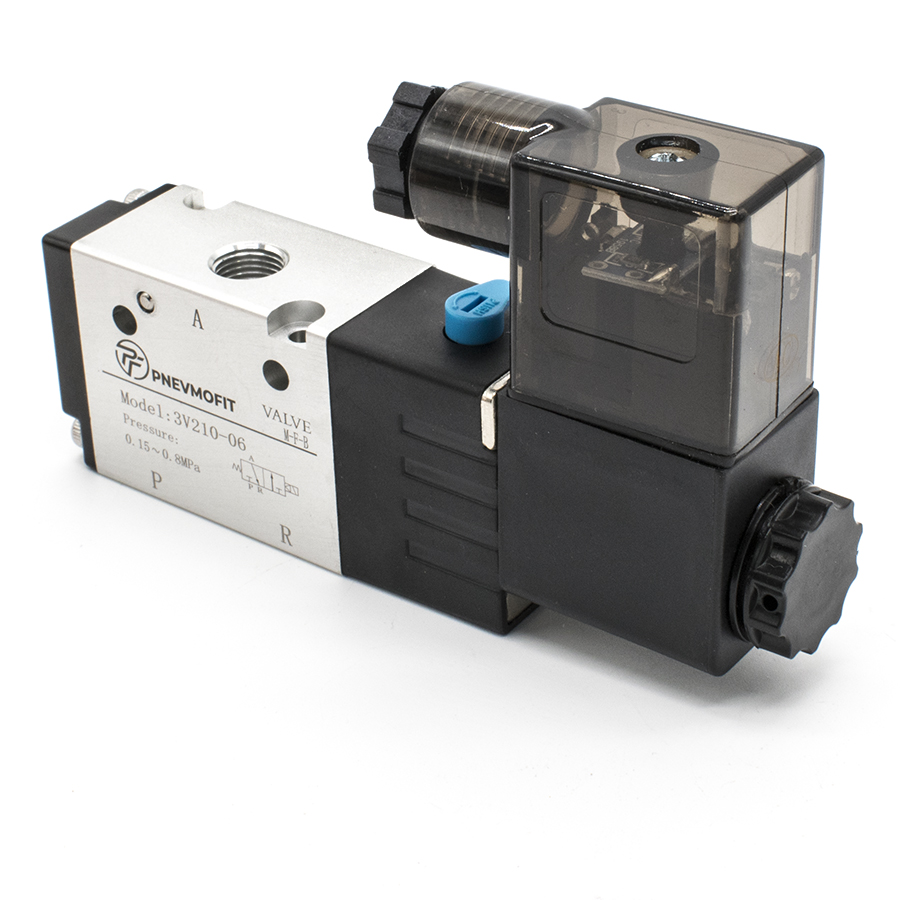

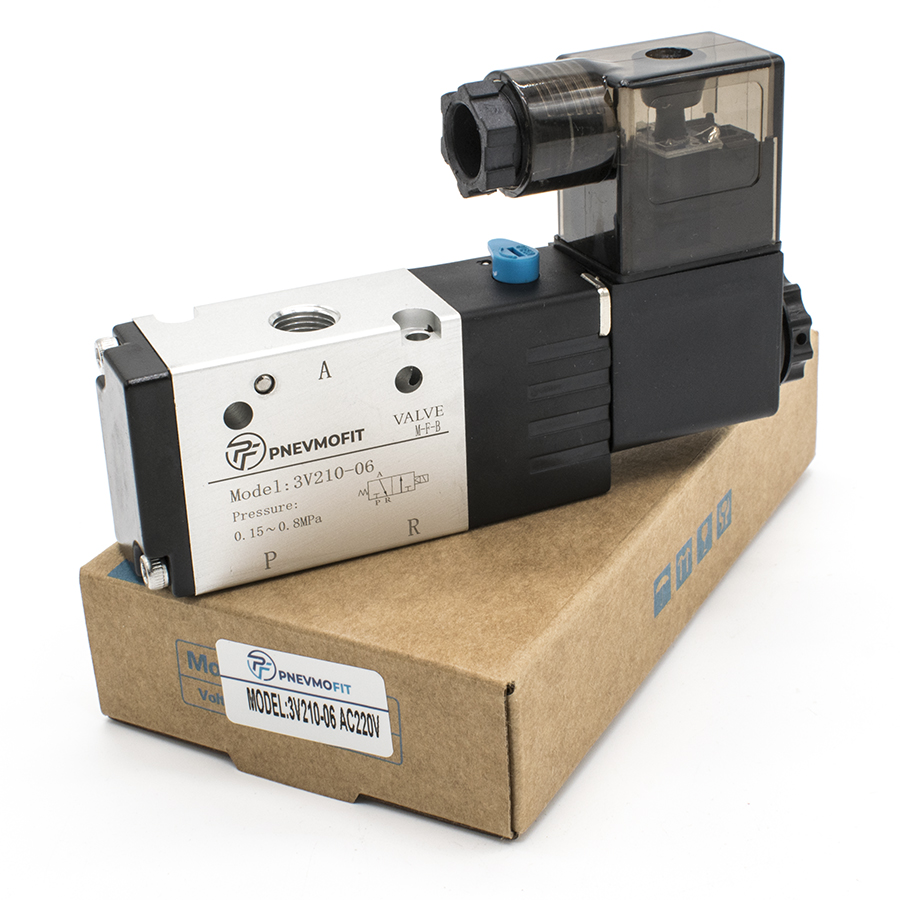

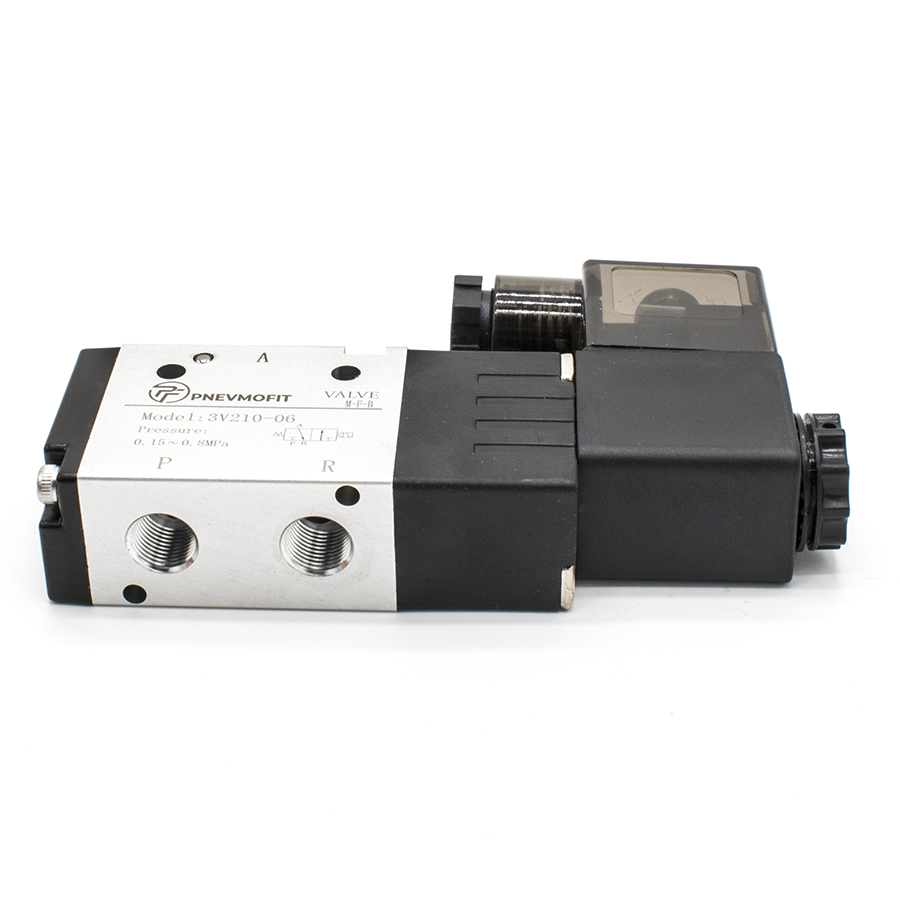

Пневматический распределитель серии 3V210-06 представляет собой трехлинейный двухпозиционный (3/2) моностабильный клапан с электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую надежность и точность переключения.
Основные технические характеристики:
- Тип управления: одностороннее электромагнитное управление с пружинным возвратом.
- Конфигурация: нормально закрытый (НЗ), что обеспечивает отсечку давления при отсутствии управляющего сигнала.
- Материалы: корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Электрические параметры: питание от сети переменного тока AC 220V, потребляемая мощность 4.5 VA, класс защиты IP65.
Соответствие стандартам:
Изделие изготовлено и протестировано в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84, что гарантирует безопасность эксплуатации и совместимость с промышленными пневмосистемами.
Эксплуатационные ограничения:
Максимальное допустимое давление составляет 1.2 МПа. Рабочий диапазон температур от -20 до +70°C позволяет использовать распределитель в различных климатических условиях. Максимальная частота срабатывания — до 5 циклов в секунду.
