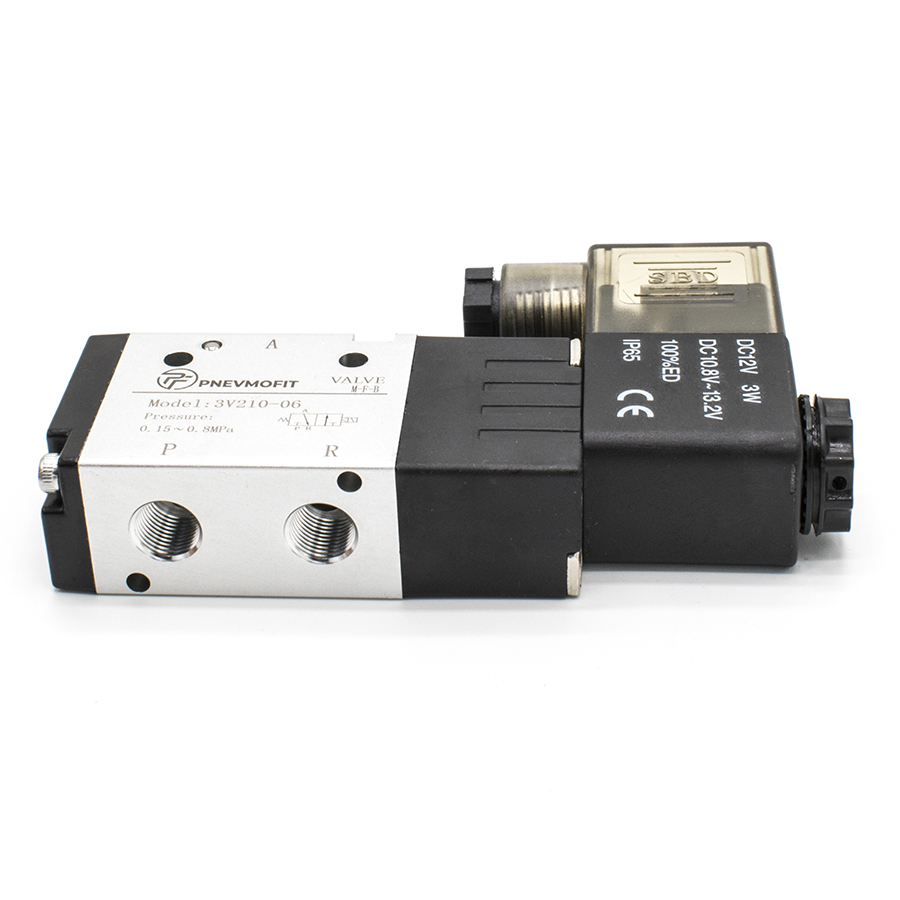

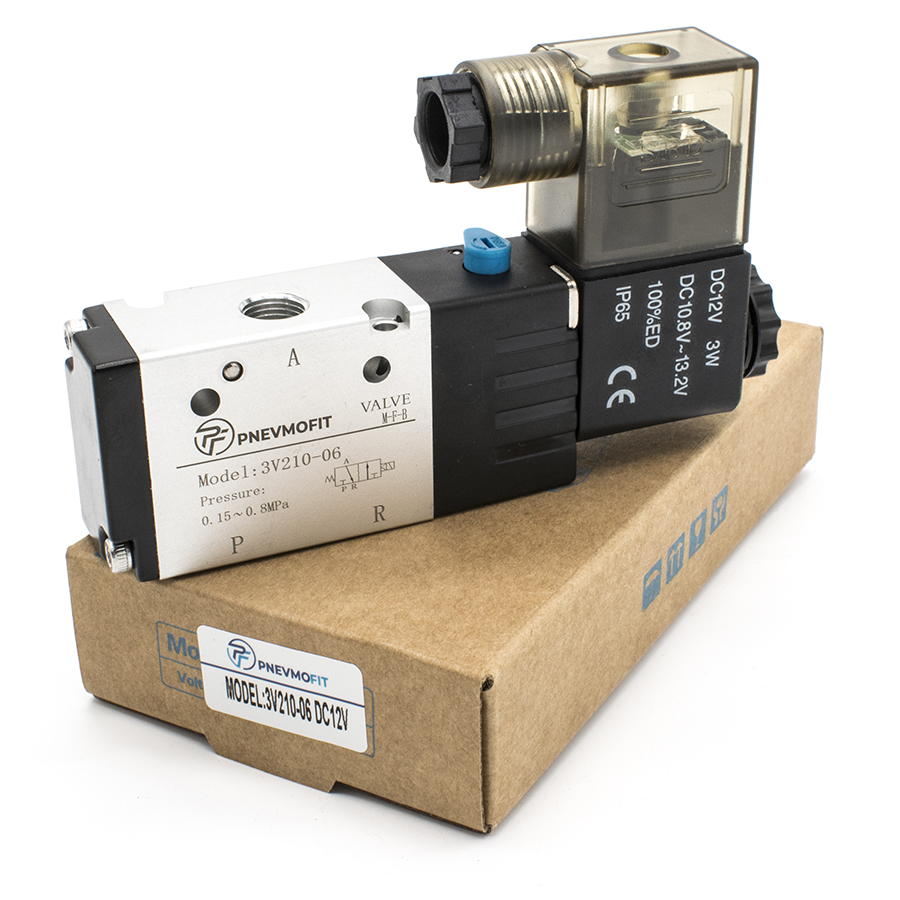

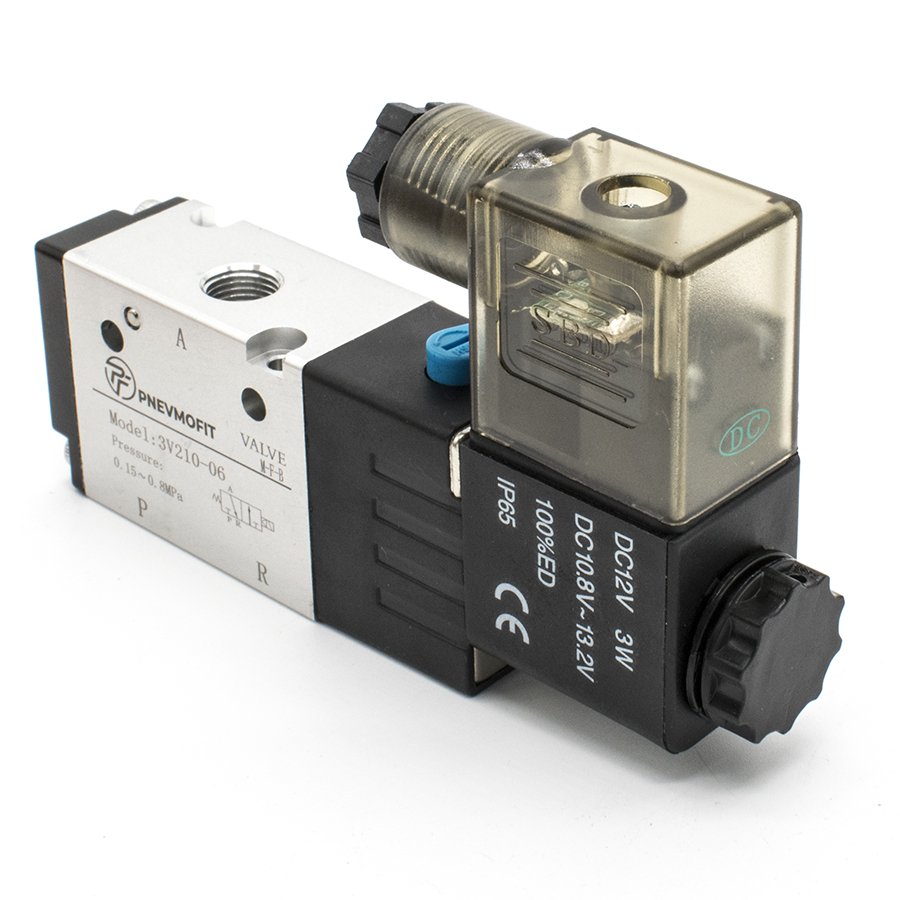

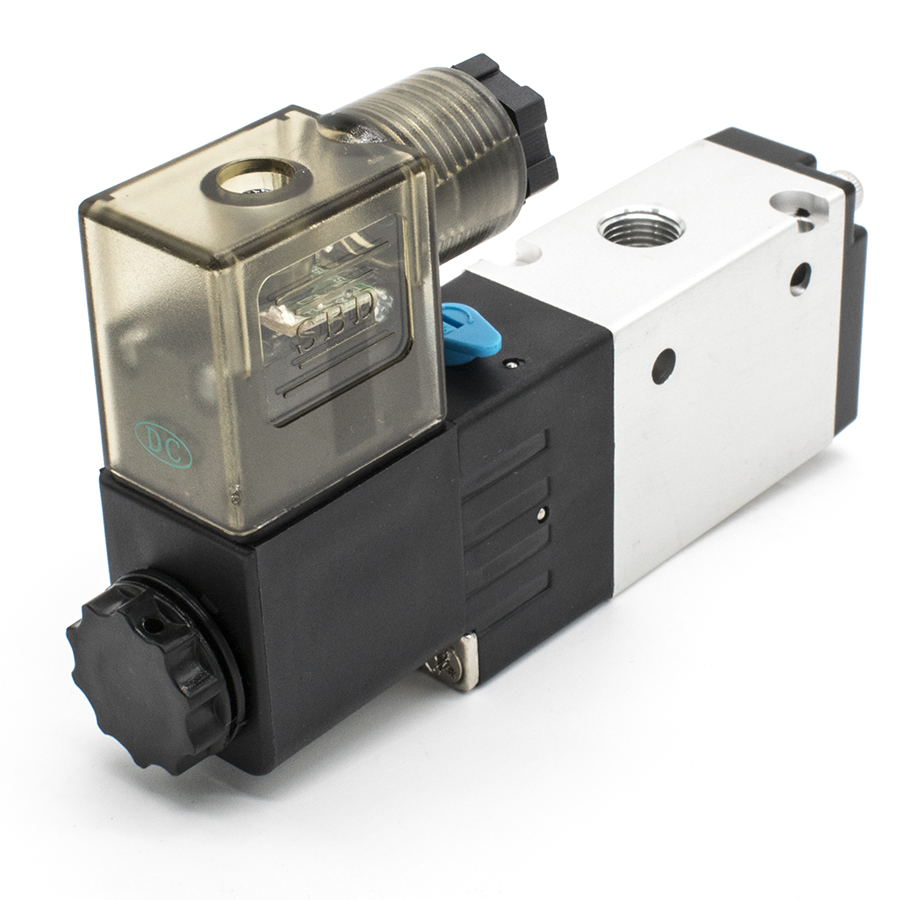

Техническое описание пневмораспределителя 3V210-06 DC12V
Пневматический распределитель серии 3V относится к устройствам золотникового типа с электропневматическим управлением. Данная модель функционирует по логической схеме 3/2 (трехлинейный двухпозиционный) и является моностабильной с пружинным возвратом в исходное состояние. Конструктивное исполнение — нормально закрытое (НЗ), что обеспечивает перекрытие потока рабочей среды при отсутствии управляющего сигнала на катушке.
Конструктивные и эксплуатационные особенности:
- Корпус: Выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства.
- Управление: Одностороннее электромагнитное управление (соленоид) с питанием 12В постоянного тока. Степень защиты оболочки соответствует IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с использованием смазки (распыленного масла).
- Стандарты: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические параметры:
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое 1.2 МПа).
- Пропускная способность: эффективное сечение 14 мм² (коэффициент CV=0.78).
- Температурный диапазон: от -20 до +70 °C.
- Максимальная частота циклов: до 5 срабатываний в секунду при минимальном времени отклика 0.05 сек.
