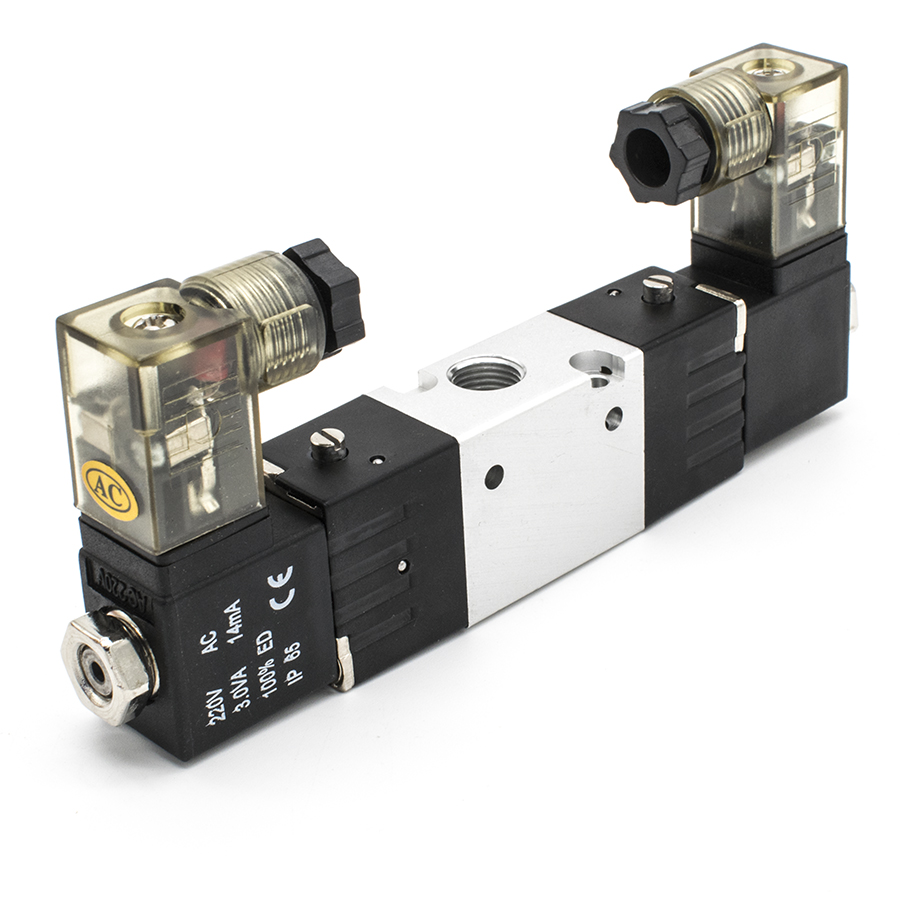

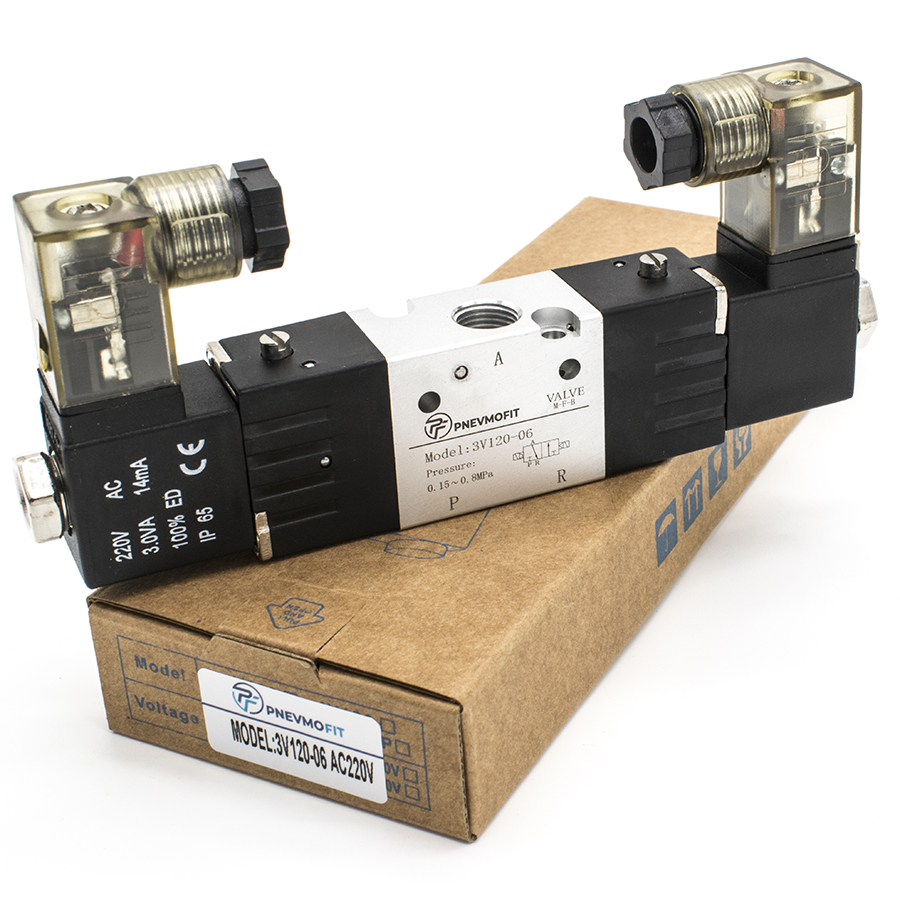

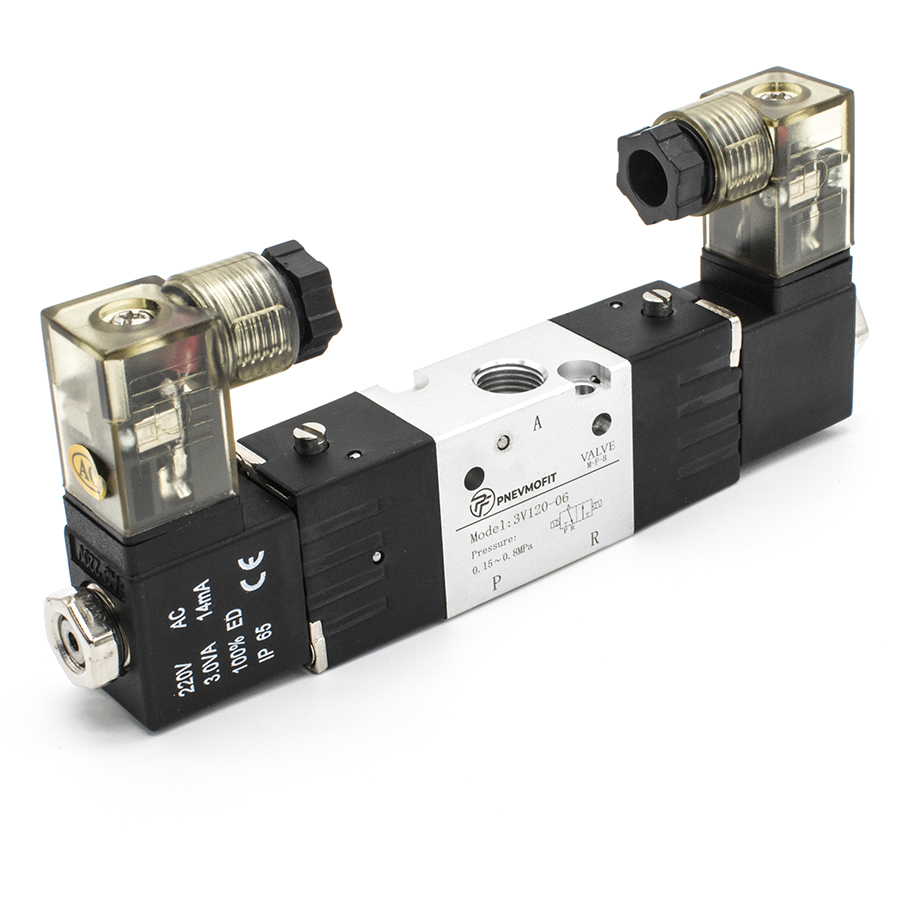

Техническое описание пневмораспределителя 3V120-06 AC220V
Пневмораспределитель серии 3V относится к устройствам золотникового типа с двухсторонним электромагнитным (электропневматическим) управлением. Данный компонент предназначен для изменения потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по рабочей схеме 3/2 (трехлинейный двухпозиционный) и является бистабильным, что обеспечивает сохранение текущего положения золотника при снятии управляющего сигнала.
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Герметичность подвижных соединений обеспечивается уплотнениями из NBR. Конструкция соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) в части надежности и функциональных характеристик пневматических распределителей.
Основные технические параметры:
- Тип управления: Двухстороннее электромагнитное (2 катушки);
- Рабочая среда: Подготовленный сжатый воздух (тонкость фильтрации не менее 40 мкм согласно ГОСТ 17433-80);
- Давление эксплуатации: Рабочий диапазон 0.15–0.8 МПа (максимальное кратковременное давление до 1.2 МПа);
- Пропускная способность: Эффективная площадь сечения составляет 12 мм² (коэффициент пропускной способности Cv=0.67);
- Электрические характеристики: Напряжение питания AC 220V, потребляемая мощность 3.0 VA, класс защиты IP65;
- Температурный режим: Эксплуатация в диапазоне от -20 до +70°C.
Монтаж распределителя осуществляется через присоединительные отверстия с резьбой G1/8". Устройство характеризуется высокой частотой срабатывания (до 5 циклов в секунду) и минимальным временем отклика (0.05 сек), что позволяет использовать его в высокопроизводительных автоматизированных линиях.
