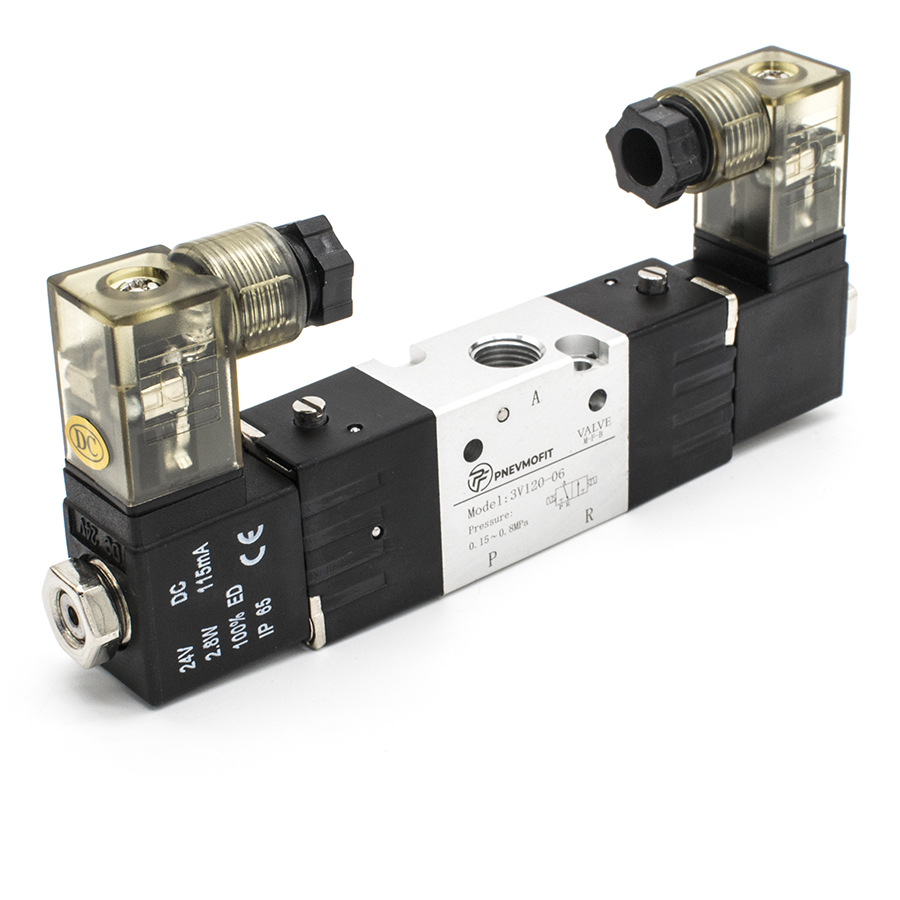

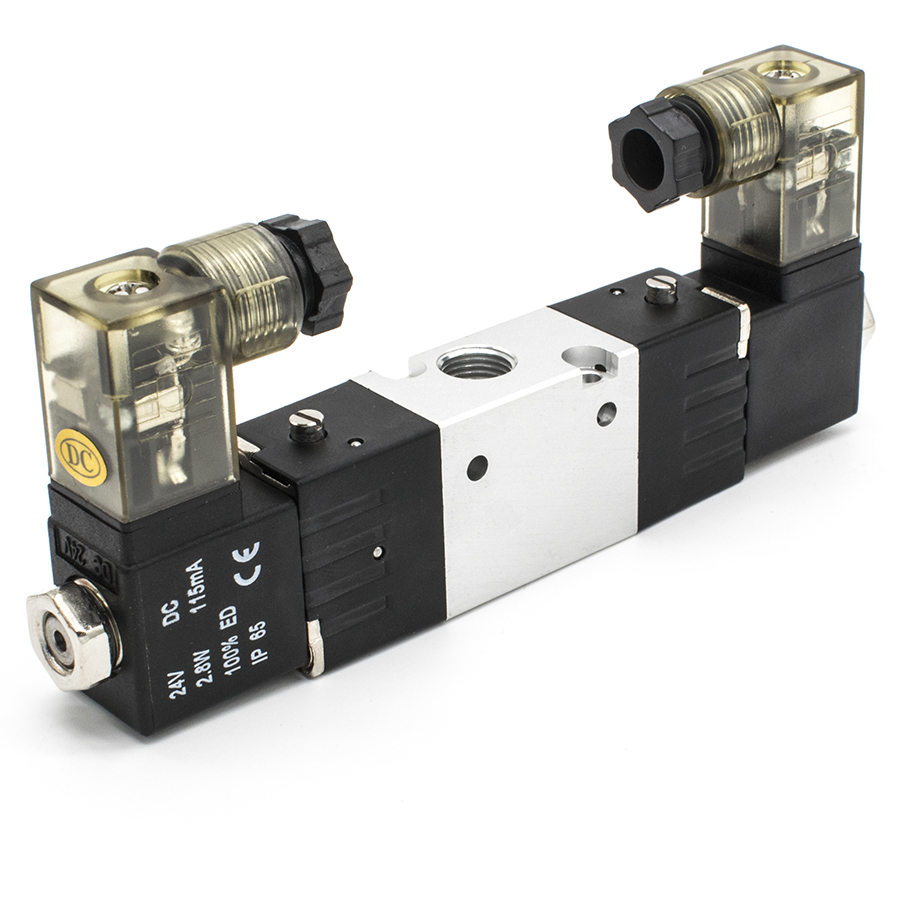

Техническое описание пневмораспределителя 3V120-06 DC24V
Пневматический распределитель серии 3V относится к устройствам золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема). Изделие предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана соответствует требованиям ГОСТ 18460-91, что гарантирует надежность соединений и стабильность рабочих параметров.
Конструктивные и эксплуатационные особенности:
- Схема функционирования: 3/2 линейный/позиционный, нормально закрытый в исходном состоянии.
- Управление: Осуществляется посредством двух электромагнитных катушек (соленоидов) с напряжением питания 24В постоянного тока (DC24V). Допустимое отклонение напряжения составляет ±10%.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015.
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с содержанием масляного тумана или без смазки.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 с.
Технические параметры:
- Присоединительная резьба (вход/выход/выпуск): G1/8";
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности CV=0.67);
- Диапазон рабочего давления: 0.15 – 0.8 МПа;
- Максимально допустимое давление: 1.2 МПа;
- Температурный диапазон эксплуатации: от -20 до +70°C.
