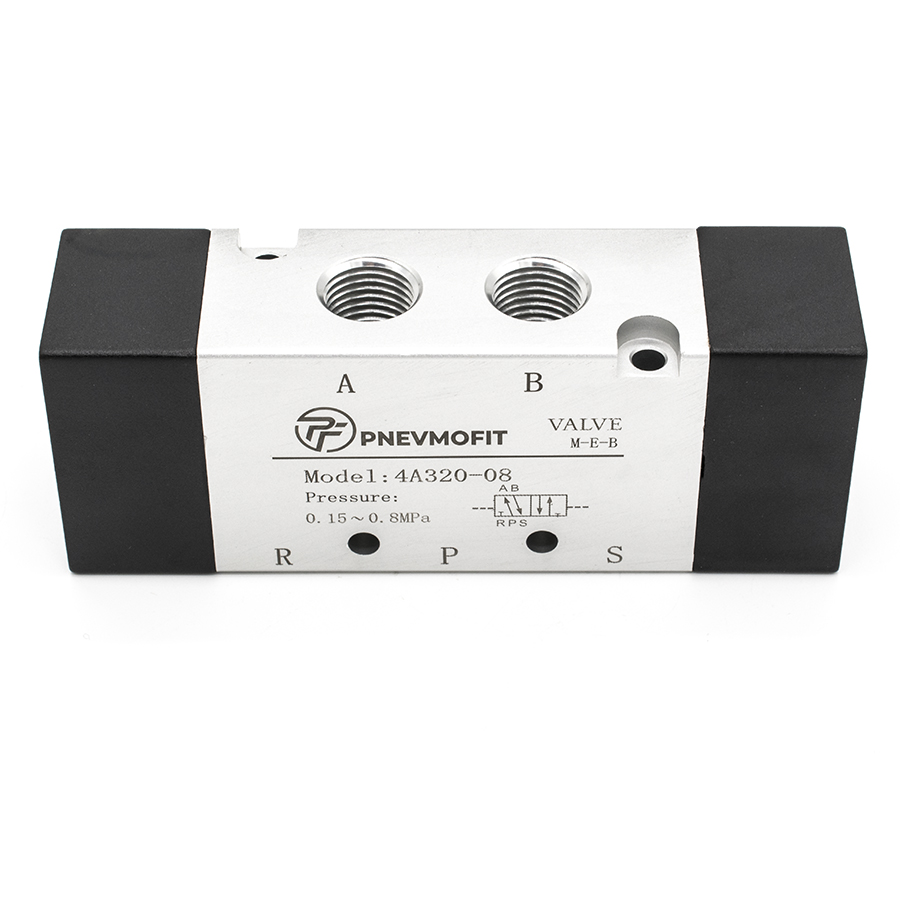

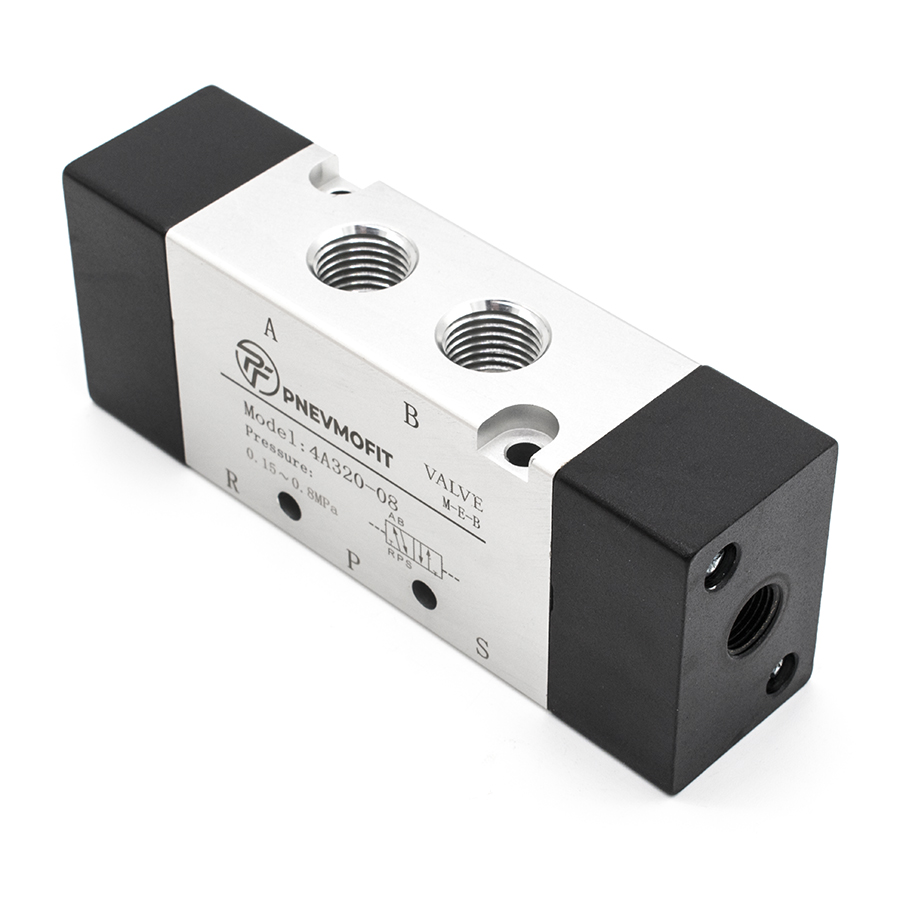

Техническое описание пневмораспределителя 4A320-08
Пневматический распределитель серии 4A320-08 представляет собой пятилинейный двухпозиционный (5/2) клапан с двухсторонним пневматическим управлением. Данное устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение состояния распределителя осуществляется путем подачи управляющего пневматического сигнала на соответствующие пилотные порты.
Конструктивные и эксплуатационные особенности:
- Тип конструкции: Золотникового типа, обеспечивающий высокую надежность и быстродействие.
- Схема функционирования: 5/2 (пятилинейный, двухпозиционный) с фиксацией положения при подаче импульсного сигнала.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с использованием смазки (распыление масла), так и без нее.
- Управление: Пневматическое двухстороннее, обеспечивающее стабильную работу в зонах с высокими требованиями к взрывопожаробезопасности.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические регламенты:
Эксплуатация устройства должна производиться в рамках установленного диапазона рабочего давления 0.15–0.8 МПа. Максимально допустимое давление в системе не должно превышать 1.2 МПа. Эффективная площадь сечения составляет 25 мм² (коэффициент пропускной способности CV=1.40), что позволяет достигать высокой частоты срабатывания до 5 циклов в секунду.
