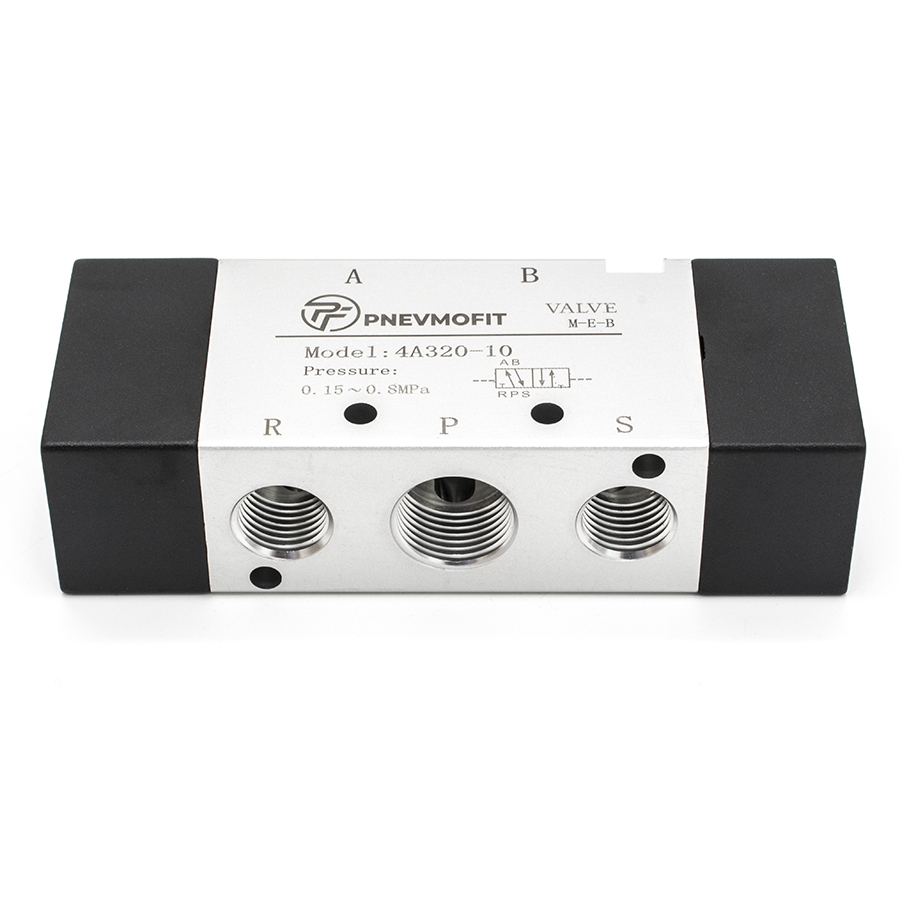

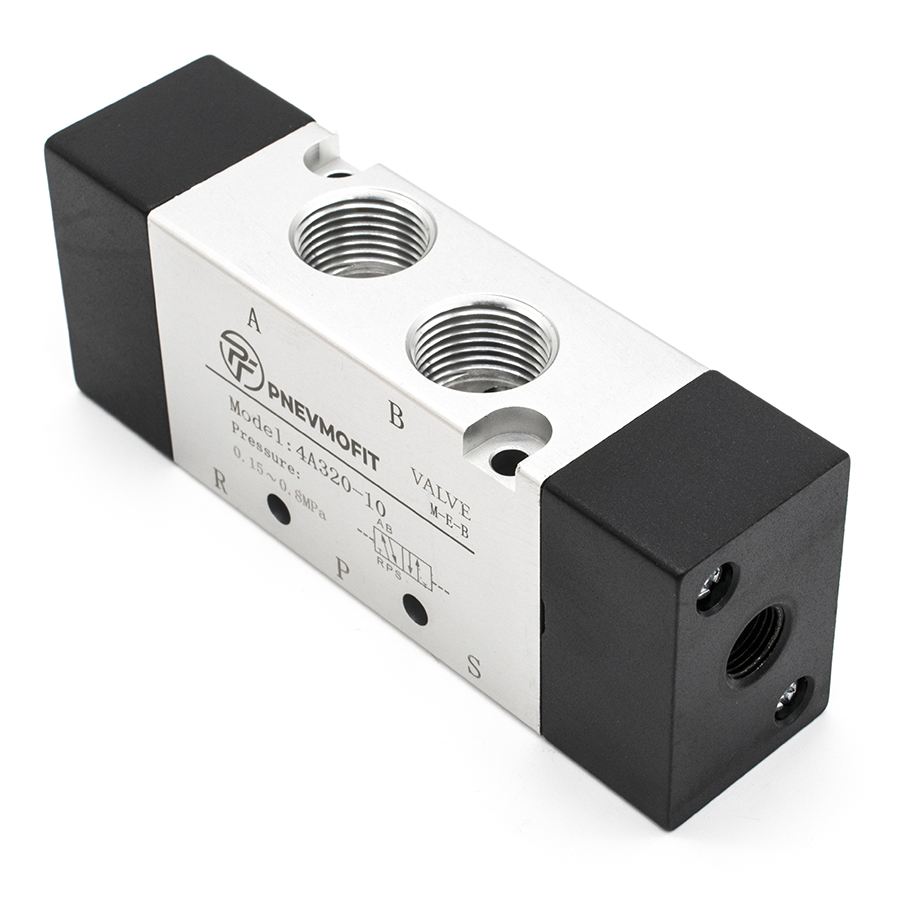

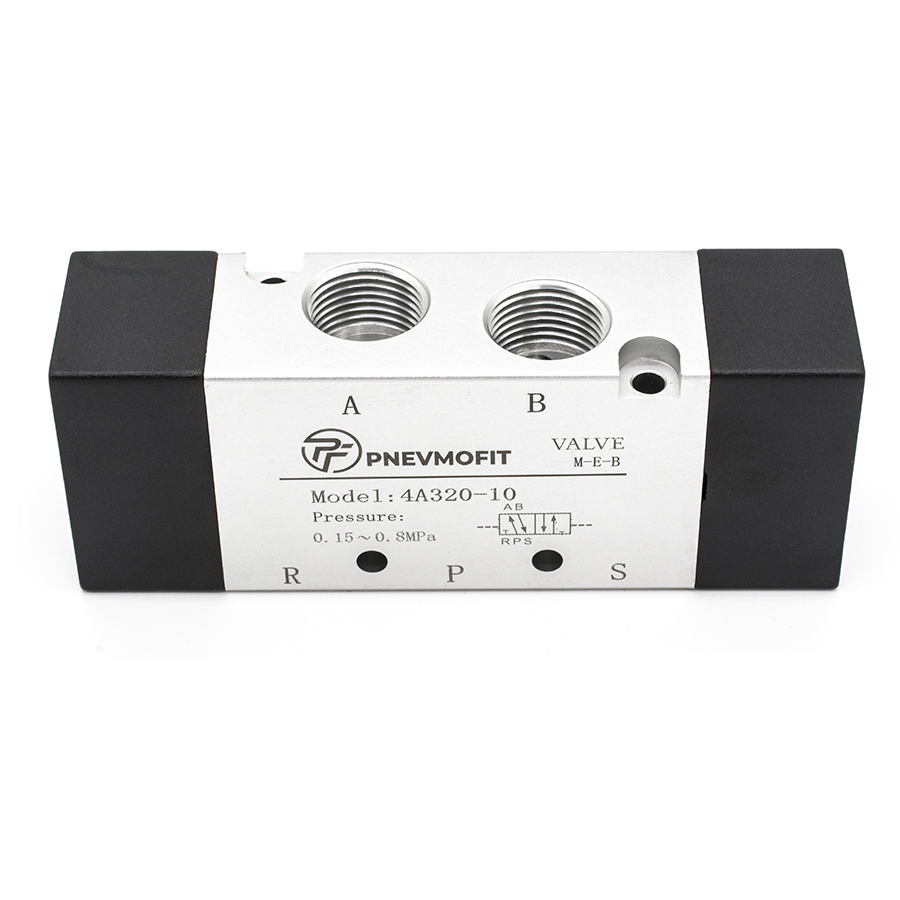

Техническое описание пневмораспределителя 4A320-10
Пневматический распределитель серии 4A320-10 представляет собой промышленный двухпозиционный пятилинейный (5/2) клапан с двусторонним пневматическим управлением. Данное устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение состояния распределителя осуществляется путем подачи управляющего пневматического сигнала на соответствующие пилотные порты.
Конструкция распределителя обеспечивает высокую пропускную способность с эффективной площадью сечения 30 мм² (коэффициент пропускной способности CV=1.68). Корпус изделия выполнен из коррозионностойких материалов, обеспечивающих стабильную работу в диапазоне температур от -20 до +70°C. Устройство рассчитано на эксплуатацию со сжатым воздухом, прошедшим фильтрацию не менее 40 мкм.
Изделие соответствует требованиям ГОСТ 31441.1-2011 (Оборудование неэлектрическое, предназначенное для использования во взрывоопасных средах) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем. Технические характеристики и методы испытаний соответствуют общепромышленным стандартам для пневматических приводов.
Основные технические параметры:
- Тип распределителя: линейный монтаж, золотникового типа.
- Схема функционирования: 5/2 (пятилинейный, двухпозиционный).
- Тип управления: пневматическое двустороннее (импульсное).
- Присоединительная резьба (вход/выход): G3/8".
- Присоединительная резьба (выпуск): G1/4".
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 бар).
- Максимально допустимое давление: 1.2 МПа (12 бар).
- Максимальная частота срабатывания: 5 Гц (циклов в секунду).
