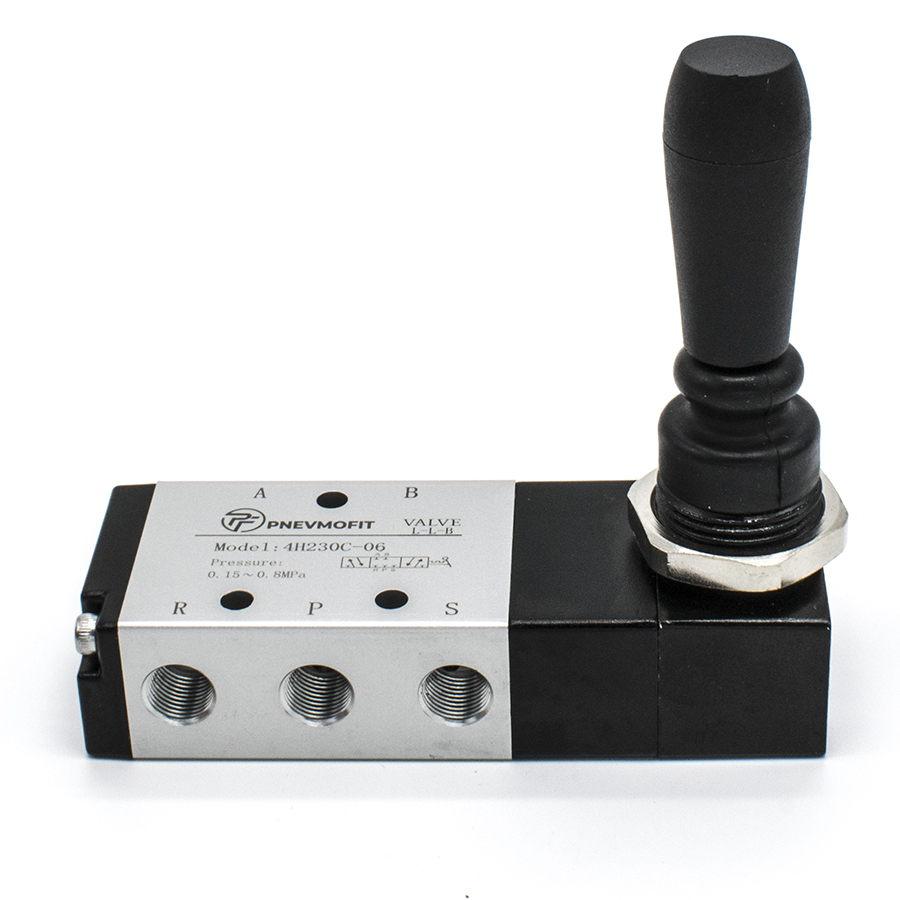

Техническое описание пневмораспределителя 4H230C-06
Пневмораспределитель серии 4H230C-06 представляет собой пятилинейный трехпозиционный (5/3) исполнительный механизм с ручным управлением и пружинным самовозвратом в центральное положение. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные и эксплуатационные особенности
- Схема функционирования: 5/3 (пятилинейный, трехпозиционный) с закрытым центром в нейтральном положении.
- Механизм управления: Ручной рычаг прямого действия, обеспечивающий высокую точность позиционирования золотника.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малую инерционность.
- Требования к среде: Эксплуатация допускается на подготовленном сжатом воздухе с тонкостью фильтрации не менее 40 мкм.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики
Распределитель обеспечивает пропускную способность с эффективной площадью сечения 14 мм² (коэффициент CV=0.78). Присоединительные порты питания (P), рабочих линий (A, B) и выхлопа (R, S) имеют резьбовое соединение G1/8". Диапазон рабочего давления составляет от 0 до 0.8 МПа, при этом устройство способно выдерживать кратковременные пиковые нагрузки до 1.5 МПа. Температурный режим эксплуатации варьируется от -20 до +70°C.
