Техническое описание пневмораспределителя 4H230C-08

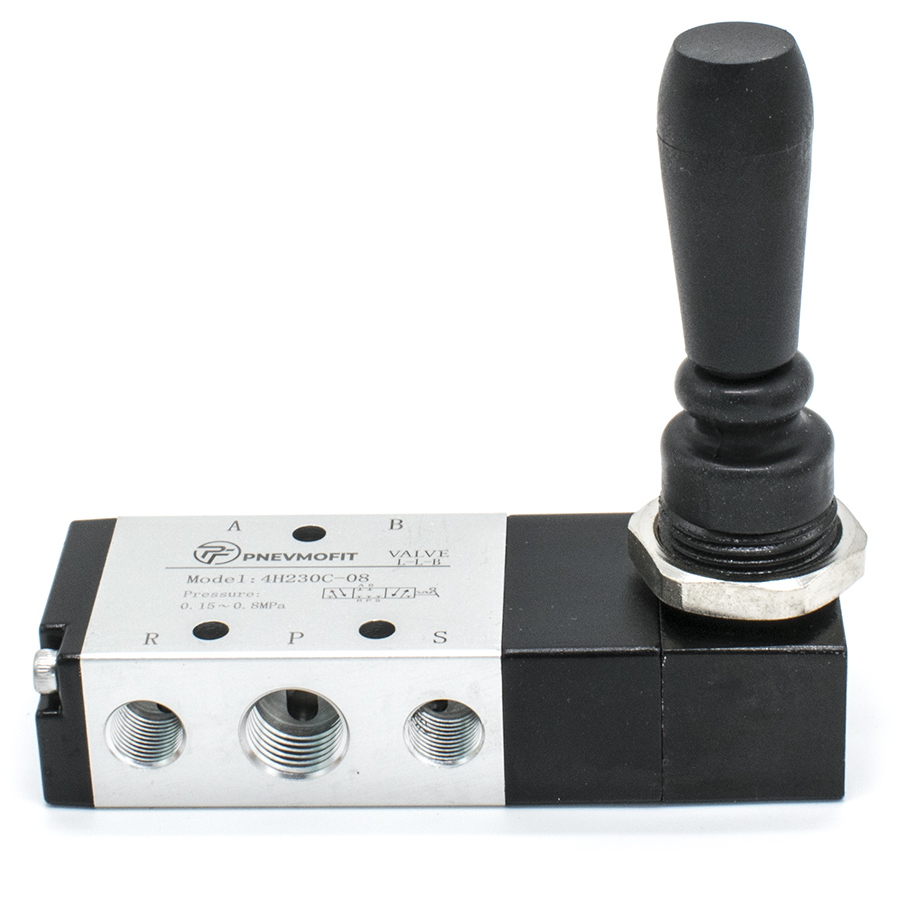

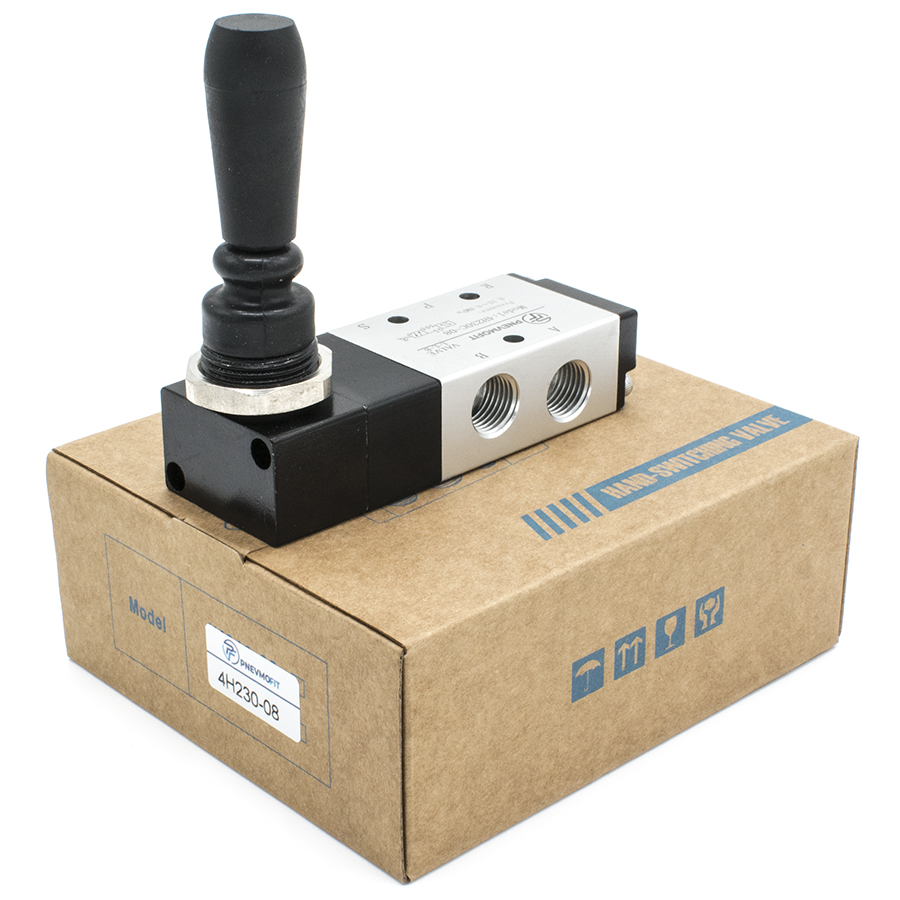

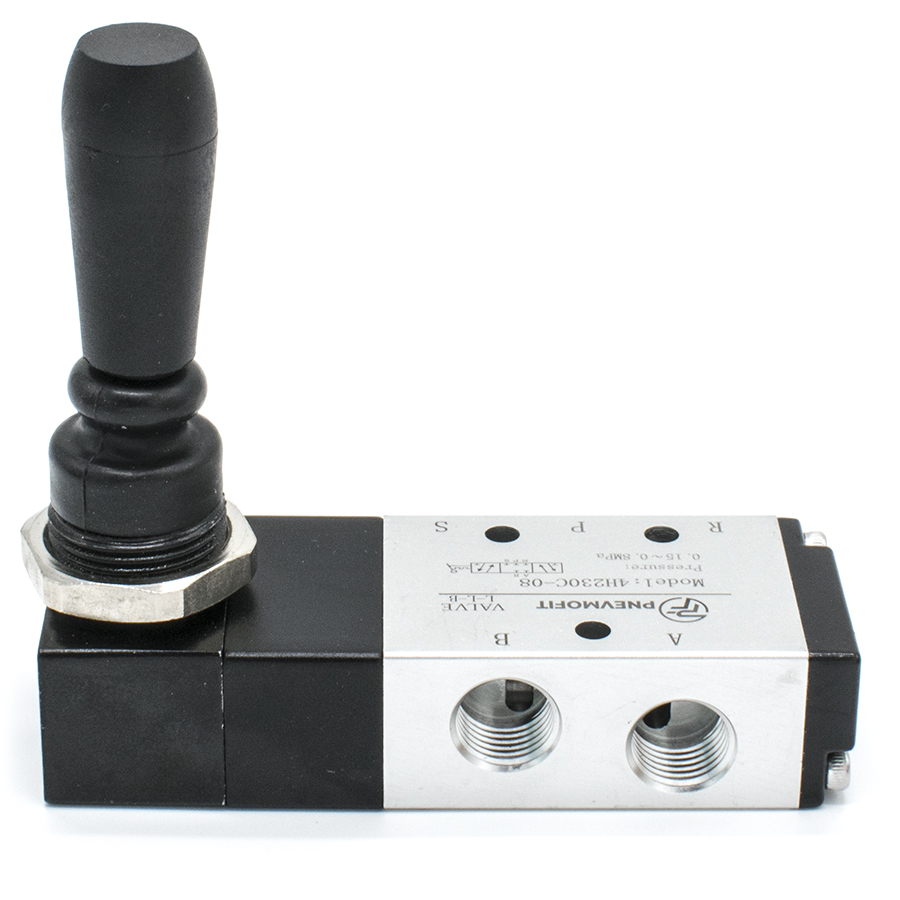

Пневматический распределитель серии 4H230C-08 представляет собой устройство направляющего действия с ручным управлением (рычажного типа), предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 3-позиционный (5/3) с пружинным возвратом в центральное положение. В нейтральном положении все порты перекрыты (закрытый центр).
- Механизм управления: Прямого действия. Переключение осуществляется посредством воздействия на рычаг.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства. Уплотнения изготовлены из износостойких эластомеров (NBR).
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с подачей масла (лубрикацией), так и без нее.
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8.0 бар).
- Максимальное выдерживаемое давление: 1.2 МПа.
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности Cv=0.78).
- Диапазон рабочих температур: от -20°C до +70°C.
- Присоединительные резьбы: Вход/Выход (P, A, B) — G1/4", Выхлоп (R, S) — G1/8".
Монтаж и эксплуатация должны производиться с соблюдением норм безопасности согласно ГОСТ 12.3.001-85.
