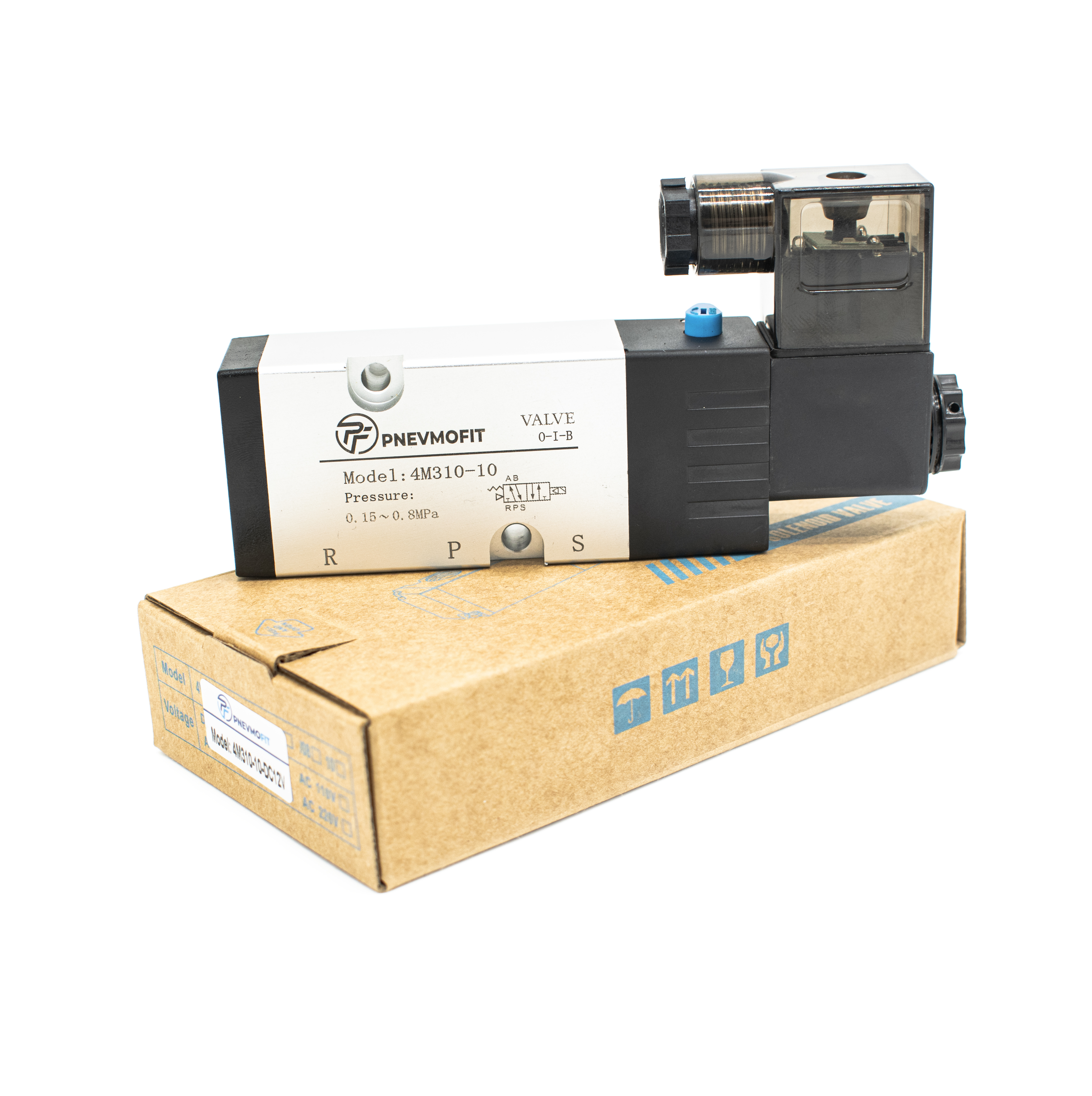

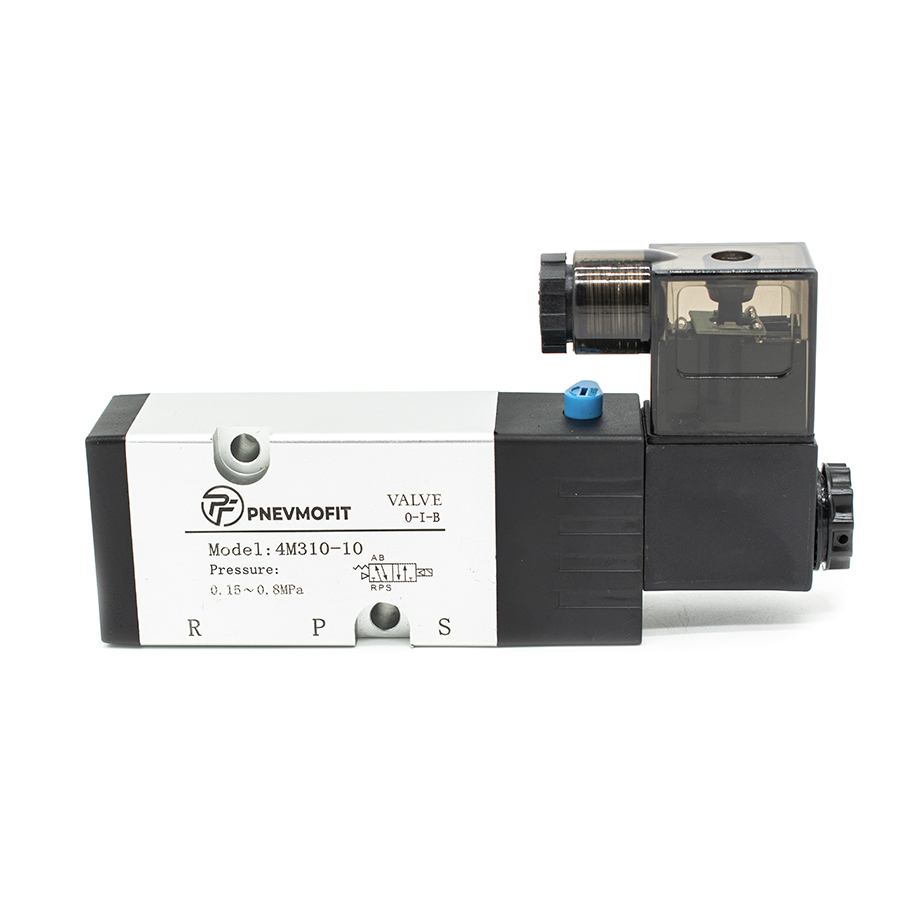

Техническое описание пневмораспределителя 4M310-10 DC12V

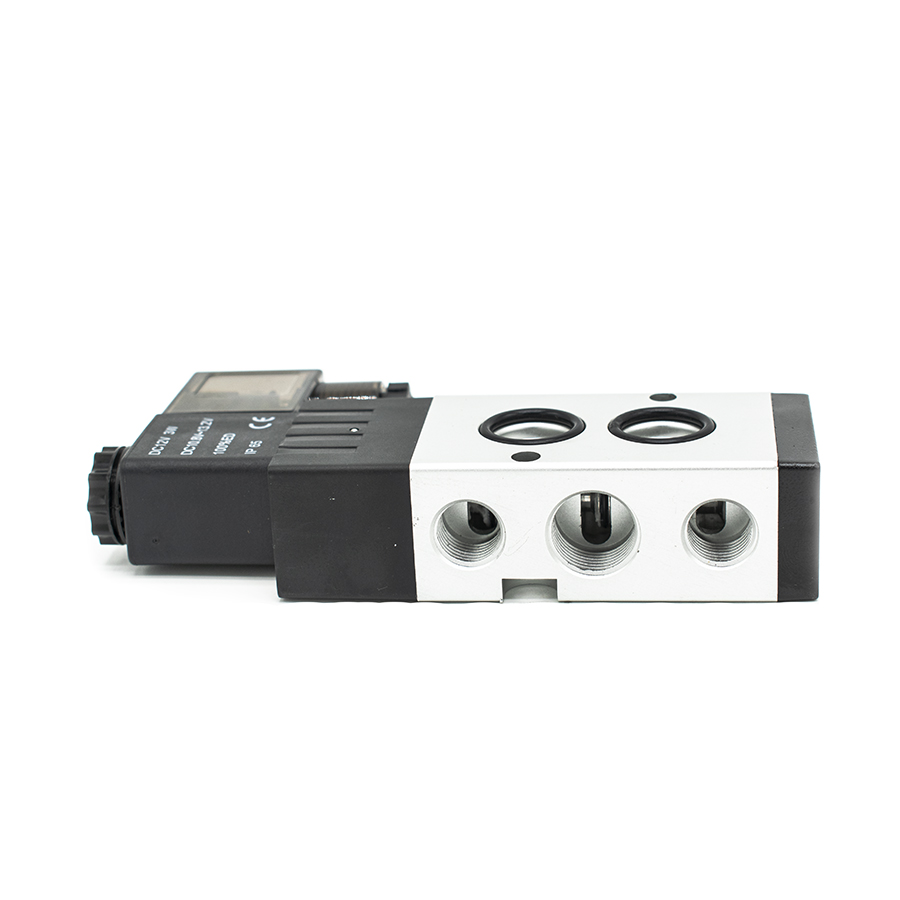

Пневматический распределитель серии 4M представляет собой устройство золотникового типа с электропневматическим односторонним управлением (моностабильное исполнение). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция выходного порта соответствует стандарту NAMUR, что позволяет производить прямой монтаж на пневмоприводы арматуры.

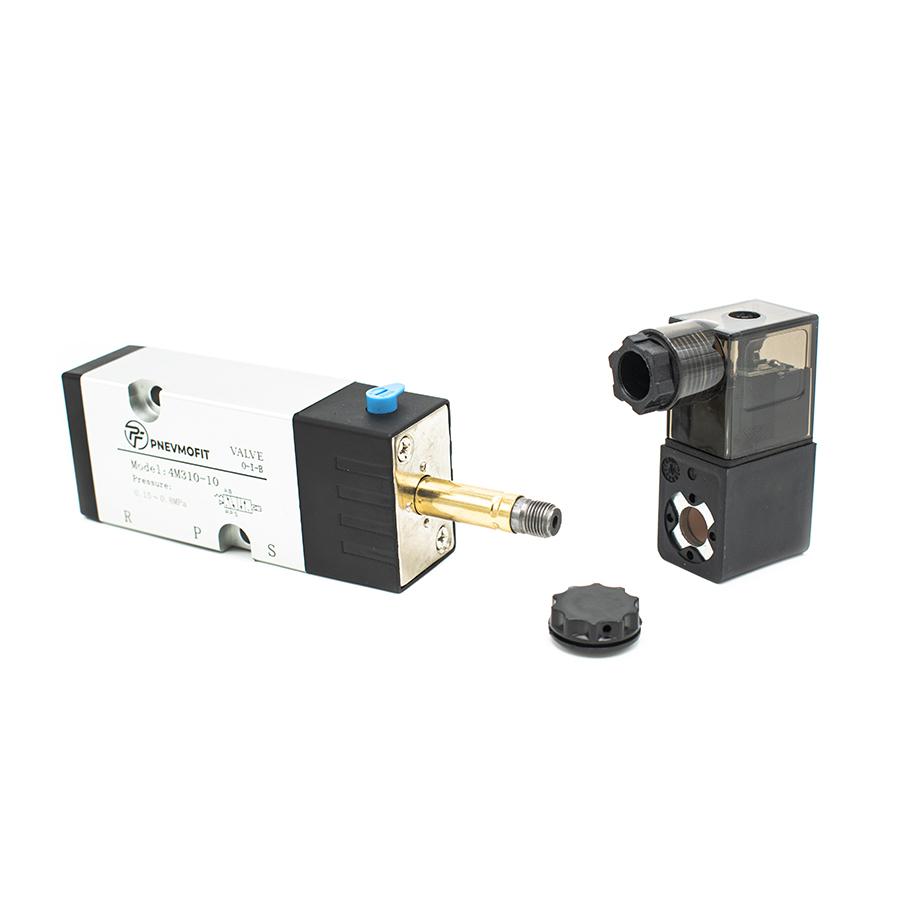

Аппарат функционирует по рабочей схеме 5/2 (пятилинейный, двухпозиционный). Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Устройство оснащено одной электромагнитной катушкой с напряжением питания 12V DC и степенью защиты оболочки IP65 согласно ГОСТ 14254-2015.
Эксплуатационные параметры соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Распределитель рассчитан на работу со сжатым воздухом, очищенным до уровня не менее 40 мкм. Высокое быстродействие (0.05 сек) и частота срабатывания до 5 Гц позволяют использовать данную модель в высокодинамичных автоматизированных линиях.
Технические характеристики:
- Тип управления: Электромагнитное (одностороннее)
- Рабочая среда: Подготовленный сжатый воздух
- Диапазон рабочего давления: 0.15 – 0.8 МПа
- Максимальное испытательное давление: 1.2 МПа
- Температурный режим: от -20 до +70 °C
- Присоединительная резьба (вход): G3/8"
- Присоединительная резьба (выхлоп): G1/4"
- Потребляемая мощность: 3 Вт
- Допуск по напряжению: ±10%
